Артикул: MBD-X14SAZ-F

Наличие уточняйте

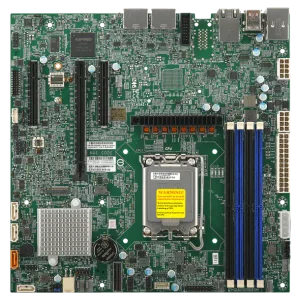

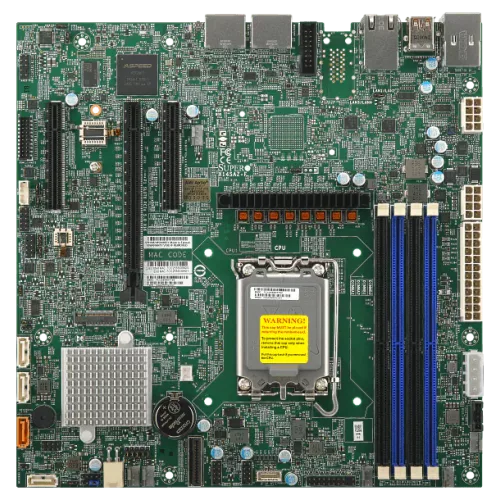

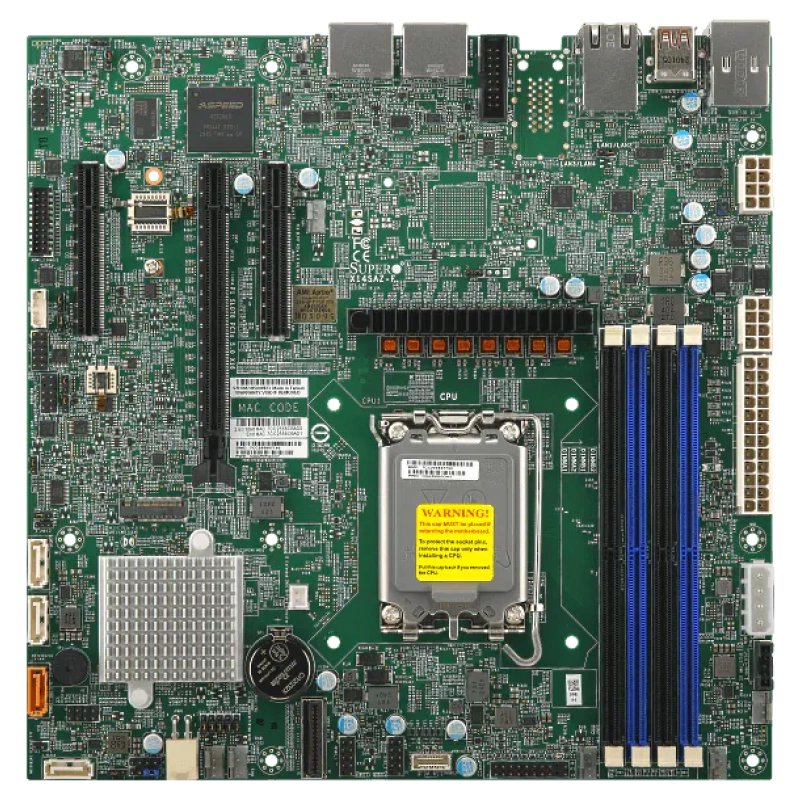

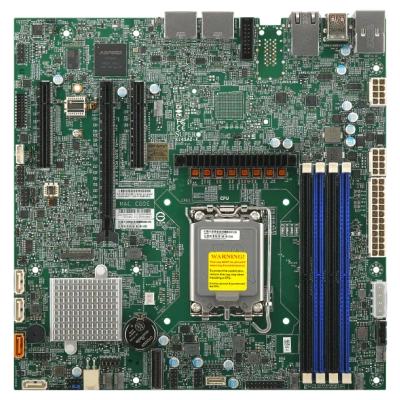

Материнская плата Supermicro X14SAZ-⁠F MBD-⁠X14SAZ-⁠F

Цена последней отгрузки со склада:

82 165 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SAZ-F - материнская плата формата Micro-ATX для встраиваемых и компактных систем на базе процессоров Intel Core Ultra 9/7/5 Series 2. Плата построена на чипсете Intel W880 и рассчитана на установку одного процессора в разъём LGA-1851. Модель ориентирована на конфигурации с высокой плотностью интерфейсов, поддержкой современных накопителей, несколькими видеовыходами и возможностью питания от 12 В DC.

Плата поддерживает до 256 ГБ памяти DDR5 UDIMM в четырёх слотах, включая ECC и non-ECC варианты, а также работу на частоте до 5600 MT/s. Для хранения данных предусмотрены 4 порта SATA 3 6 Гбит/с с поддержкой RAID 0/1/5/10, а для расширения и накопителей доступны PCIe и M.2 интерфейсы. Наличие двух 2.5GbE LAN-портов, выделенного IPMI-порта и встроенного BMC делает изделие удобным для удалённого администрирования и серверных сценариев.

Функциональные возможности

Функциональность X14SAZ-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM.
  • Сеть: 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
  • SATA: 4 SATA (6Gbps); RAID 0/1/5/10 Поддержка; Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 слоты; 1 PCIe 4.0 x8 через MCIO разъём слот.
  • USB: 2 USB 3.2 Gen2 порт(ы) (колодка); 4 USB 2 порт(ы) (колодка).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Видео: 1 VGA порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAZ-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-903B, SC732D4-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SAZ-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SAZ-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
UDIMM:8GB, 16GB, 24GB, 32GB, 48GB, 64GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры
Сокет процессора
LGA-1851
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 слоты; 1 PCIe 4.0 x8 через MCIO разъём слот
Порты USB
2 USB 3.2 Gen2 порт(ы) (колодка); 4 USB 2 порт(ы) (колодка)
Последовательные порты
2 COM порт(ы) (колодка)
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
Сетевые порты
2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Комплектация и совместимость

Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Условия эксплуатации
Рабочая температура: 0°C до 60°C (32°F до 140°F); Температура хранения: -40°C до 85°C (-40°F до 185°F); Рабочая относительная влажность: 10% до 85% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps); RAID 0/1/5/10 Поддержка; Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V дежурное питание,1.05 (PCH),6 вентиляторов с контролем оборотов,Индикатор активности BMC/IPMI,Напряжение чипсета,Температура CPU,Две зоны охлаждения,Температура памяти,UID,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Инна Акимова22.09.2025

5/5

Собрали компактную систему на этой плате, и она хорошо встала в Micro ATX корпус. Память DDR5 определилась сразу, а через 12 В DC питание завелось без лишней настройки. Для небольшой встраиваемой системы это оказался удачный вариант.

Плюсы товара

Память определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски по питанию нужно исключить при установке X14SAZ-F, если вы рассматриваете 12V DC или ATX?

У платы есть питание 12 V DC и также поддержка ATX (12 V DC или ATX). Перед внедрением согласуйте тип питания с вашим шасси/БП и убедитесь, что питание подаётся в предусмотренном для этой платы формате.

На что обратить внимание при выборе оперативной памяти для X14SAZ-F, чтобы работали ECC и нужная частота?

X14SAZ-F рассчитана на DDR5 UDIMM в 4 слотах, поддерживает ECC и non-ECC. При выборе модулей учитывайте, что заявленная частота до 5600 MT/s относится к поддерживаемым режимам платы, а для коррекции ошибок потребуется ECC-память.

Если вам важна отказоустойчивость дисковой подсистемы, какие варианты RAID по SATA доступны на X14SAZ-F?

Для SATA на плате предусмотрены 4 порта SATA 6 Гбит/с и RAID 0/1/5/10. Перед заказом определите, сколько дисков вы готовы использовать и какой уровень RAID нужен под ваши требования к отказоустойчивости и восстановлению.

Как не допустить ошибки с удалённым управлением на базе IPMI/BMC при выборе комплектации для X14SAZ-F?

Плата имеет встроенный BMC на ASPEED AST2600 и отдельный IPMI-порт RJ45 1GbE. Если в вашем шасси нет выделенной сети под IPMI, то управление и мониторинг могут быть затруднены — заранее выделите интерфейс и сеть для удалённой диагностики.

Какие тепловые и аппаратные защитные функции X14SAZ-F важно учесть при эксплуатации в промышленной среде?

У платы предусмотрены контроль CPU thermal trip support, мониторинг температур и датчики, а также chassis intrusion detection. В компактных или вибронагруженных системах эти функции помогают диагностировать перегрев и физические события, поэтому при внедрении обеспечьте корректную работу датчиков и охлаждения.
