Артикул: MBD-X11SSH-LN4F-B

Наличие уточняйте

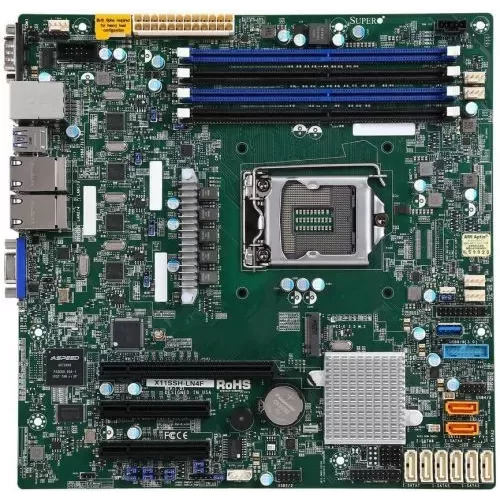

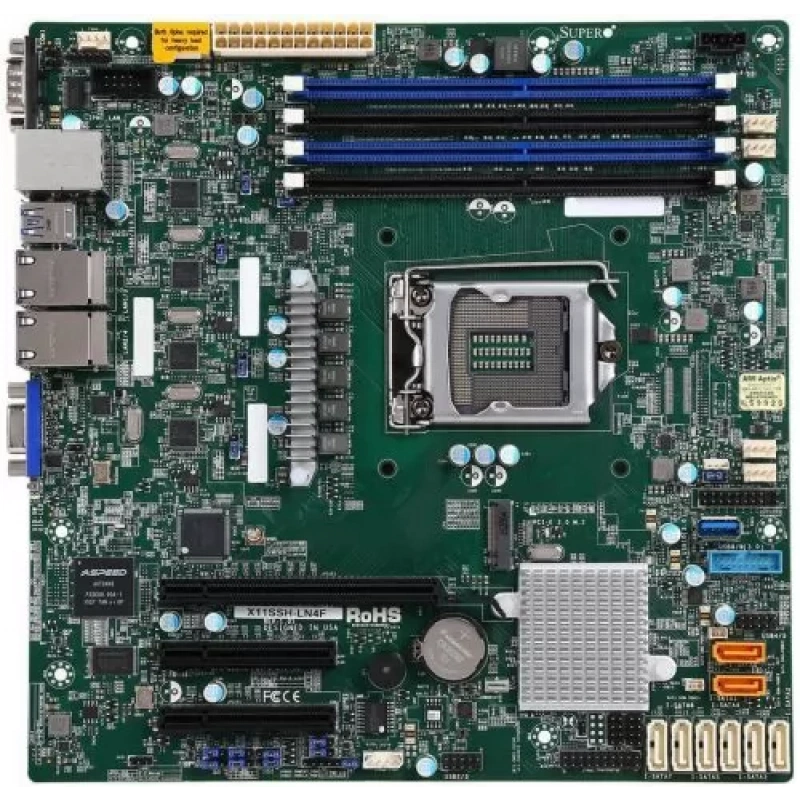

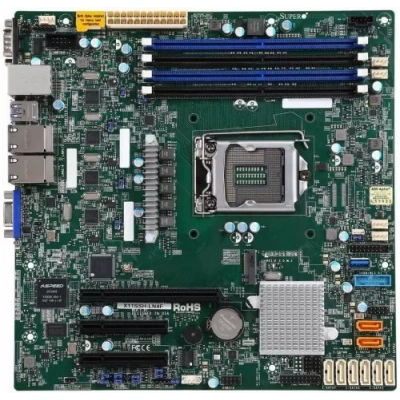

Материнская плата Supermicro MBD-⁠X11SSH-⁠LN4F-⁠B mATX LGA1151

Цена последней отгрузки со склада:

18 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SSH-LN4F-B

Supermicro MBD-X11SSH-LN4F-B - материнская плата форм-фактора Micro-ATX для процессоров Intel с сокетом LGA1151 и чипсетом Intel C236. Плата ориентирована на серверные и рабочие конфигурации, где важны поддержка DDR4, наличие нескольких сетевых портов, разъемов для накопителей и возможность подключения дополнительного оборудования через слоты расширения. Формат Micro-ATX позволяет использовать ее в совместимых корпусах с соответствующей компоновкой и ограничением по размеру.

Модель поддерживает до 64 ГБ оперативной памяти DDR4 на четырех слотах с частотой до 2400 МГц. Для подсистемы хранения предусмотрен один разъем M.2 и восемь портов SATA 6G с поддержкой RAID, а для расширения доступны слоты PCIe, включая один PCIe x16. На задней панели размещены четыре сетевых порта RJ-45, также предусмотрены интерфейсы USB 3.0, VGA и два COM. Такое сочетание возможностей делает плату удобной для серверных систем, где требуется компактная, но функциональная платформа.

В конструкции присутствуют разъемы питания 24 pin и 8 pin CPU, а также пять разъемов для корпусных вентиляторов 4 pin. Отсутствие встроенного аудиочипа отражает серверную ориентацию модели. Плата Supermicro MBD-X11SSH-LN4F-B используется как основа для совместимых систем, которым нужны сетевые подключения, поддержка накопителей и стабильная работа в конфигурациях на базе Intel C236.

Функциональные возможности

Функциональность X11SSH-LN4F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT.
  • SATA: Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
  • M.2: Интерфейс M.2: PCIe 3.0 x2; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки).
  • Управление: ASPEED AST2400 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SSH-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-113MFAC2-R606CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SSH-LN4FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT
X11SSi-LN4FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 4 LAN с Intel Ethernet-контроллер I210-AT
X11SCH-LN4F8th/9th поколения Intel Core i3/Pentium/Celeron процессор, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB ECC, DDR4-2666MT/s; 4 LAN с Intel Ethernet-контроллер I210; 4 RJ45
X11SSZ-TLN4FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SSH-LN4F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SSH-LN4F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 80W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 VGA, 2 COM, TPM колодка
Порты USB
5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT
Слоты PCIe
1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SSH-LN4F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Условия и ограничения
BIOS версия 2.0 или новее is требуется до Поддержка 7-го поколения Intel Core i3 процессоры и Intel Xeon процессор E3-1200 v6 серии

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x2; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; M.2 NGFF разъём; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания; VHD
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2400 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; DMI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Анастасия03.10.2025

5/5

Плату поставили в сервер на замену старой. Четыре сетевых порта и память DDR4 пригодились, ничего переделывать не пришлось. После включения сервер загрузился, дальше уже добрали настройки под свою конфигурацию.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимость-риски проверить перед установкой платы SUPERMICRO MBD-X11SSH-LN4F-B в серверный корпус Micro-ATX?

Нужно подтвердить совместимость по форм-фактору Micro-ATX и по сокету LGA1151, а также учесть требования к питанию (24 pin и 8 pin CPU) и наличие места под интерфейсы и слоты расширения, которые вы планируете задействовать.

Что важно учесть при выборе подсистемы накопителей, если вам нужны и M.2, и много SATA с RAID?

На плате предусмотрен 1 разъем M.2 и 8 портов SATA 6G с поддержкой RAID. При подборе конфигурации проверьте, сколько дисков вы планируете подключить и что именно хотите получить по схеме RAID (накопители SATA vs M.2).

Хватит ли сетевых интерфейсов для проекта, где требуется несколько независимых линий Ethernet?

Плата имеет 4 порта RJ-45. Если вашей схеме нужны отдельные сети/каналы, планируйте топологию с учетом именно четырех сетевых разъемов на задней панели.

На какие ограничения по памяти стоит обратить внимание при масштабировании до максимума 64 ГБ?

Память рассчитана на 4 слота DDR4 с максимальным объемом 64 ГБ и частотой до 2400 МГц. При сборке до предельного объема учитывайте, что занятость слотов и поддерживаемая частота напрямую влияют на итоговую конфигурацию.

Как правильно спланировать подключение периферии и управления, чтобы не упереться в доступные разъемы?

Учтите доступные интерфейсы: USB 3.0, VGA и 2 COM. Если в проекте требуется большее число последовательных устройств или специфальные интерфейсы, проверьте, что все оборудование помещается в имеющиеся разъемы или дополнительно поддерживается через слоты расширения.
