Артикул: MBD-X12SCZ-F-B

В наличии

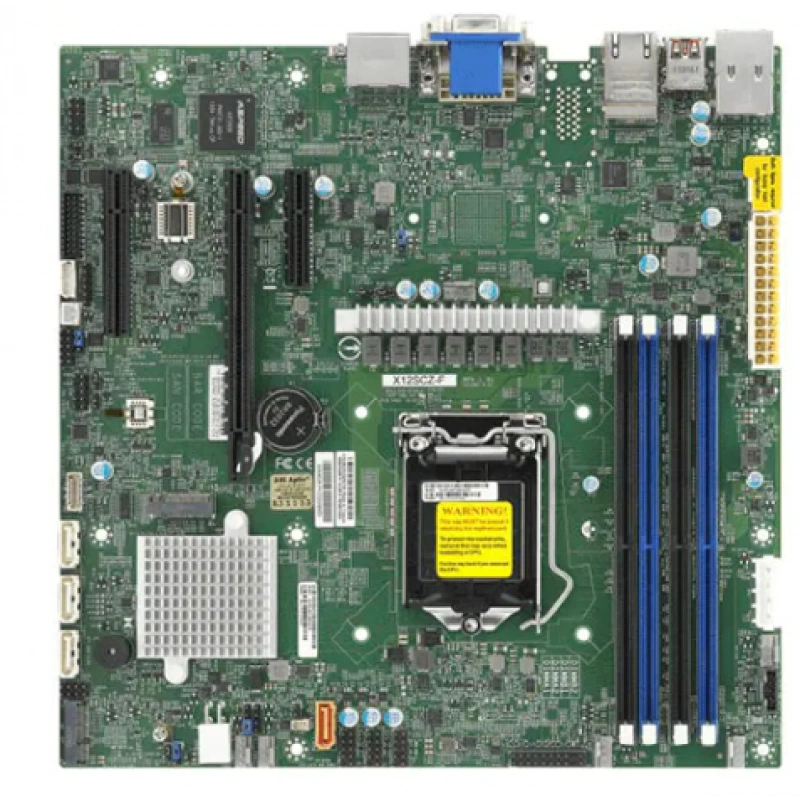

Материнская плата Supermicro MBD-⁠X12SCZ-⁠F-⁠B mATX

Цена последней отгрузки со склада:

48 565 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCZ-F-B

Supermicro MBD-X12SCZ-F-B — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X12SCZ-F. Процессорная платформа: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel W480E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X12SCZ-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key.
  • PCIe: 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку).
  • Управление: ASPEED AST2500.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SCZ-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, SC813MFTQC-R407CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCZ-QF11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCA-5FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SCZ-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00093-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, MCP-260-00093-0N. Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SCZ-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы), 1 VGA D-Sub разъём порт(ы), 2 DP++(Dual-Mode DisplayPort) порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы); 1 ASPEED AST2500 BMC порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00093-0N
1 шт.; Стандартная заглушка I/O для X12SCZ с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCZ does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Две зоны охлаждения
Дополнительные функции
Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; поддержка pluggable modules, header-only on Материнская плата; UID, RoHS, M.2 NGFF разъём, Две зоны охлаждения, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Температура PCH, память, CPU, Разъём датчика вскрытия корпуса, 5 -fan состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Управление температурным режимом для 5 разъёмы вентиляторов
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление питанием
Управление питанием ACPI, Разъём питания ATX, +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по RTC

Отзывы о товаре

Жанна Р.03.08.2025

5/5

Эту плату ставили в компактный корпус под процессор LGA1200. Вышло без лишней примерки, модули DDR4 определились сразу, а потом без пауз подняли остальную часть сервера. Для такой сборки очень пригодилась.

Плюсы товара

DDR4 определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При выборе для LGA1200: какие совместимые элементы платформы нужно заранее проверить?

Убедитесь, что в системе используется сокет LGA1200 и чипсет Intel W480. Также учтите, что память DDR4 здесь работает с ограничением по объему и частоте: до 32 ГБ и до 2133 МГц.

Как ограничения по накопителям (SATA и один M.2) отражаются на схеме хранения и отказоустойчивости?

Доступно 4 порта SATA и 1 разъем M.2. При этом заявлены режимы SATA RAID 0/1/5/10, поэтому выбор схемы отказоустойчивости обычно зависит от того, сколько дисков подключается по SATA и какой режим RAID нужен.

Какую нагрузку по расширению стоит ожидать в mATX-сборке и где возможен риск нехватки слотов?

В этой плате один слот PCIe x16 версии 3.0. Если вы планируете несколько плат расширения (например, контроллеры/ускорители), заранее проверьте, что ваша конфигурация укладывается в доступный PCIe и не требует дополнительных слотов.

Насколько продумана система охлаждения для серверного режима при ограниченном числе разъемов вентиляторов?

На плате предусмотрены 5 разъемов 4-pin для корпусных вентиляторов. При проектировании охлаждения учитывайте, что число подключаемых вентиляторов и управление ими ограничено этими разъемами.

Если нужна удаленная/базовая админка без Wi‑Fi, что это значит для подключения в инфраструктуре?

В карточке указано отсутствие Wi‑Fi. Поэтому для управления и сервисной связи рассчитывайте на проводные сети через 2 порта RJ-45 и на соответствующую маршрутизацию/доступ в вашей сети.
