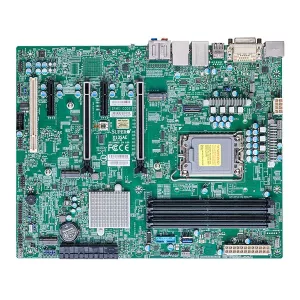

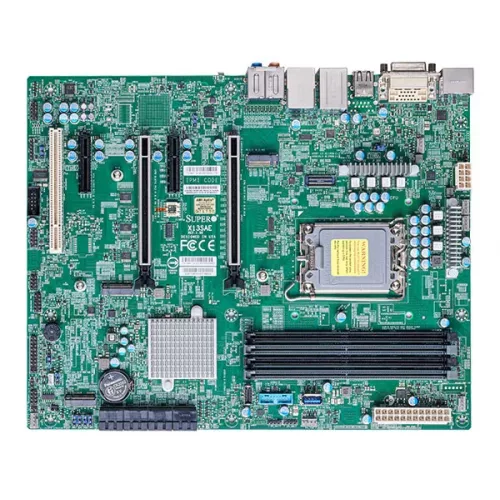

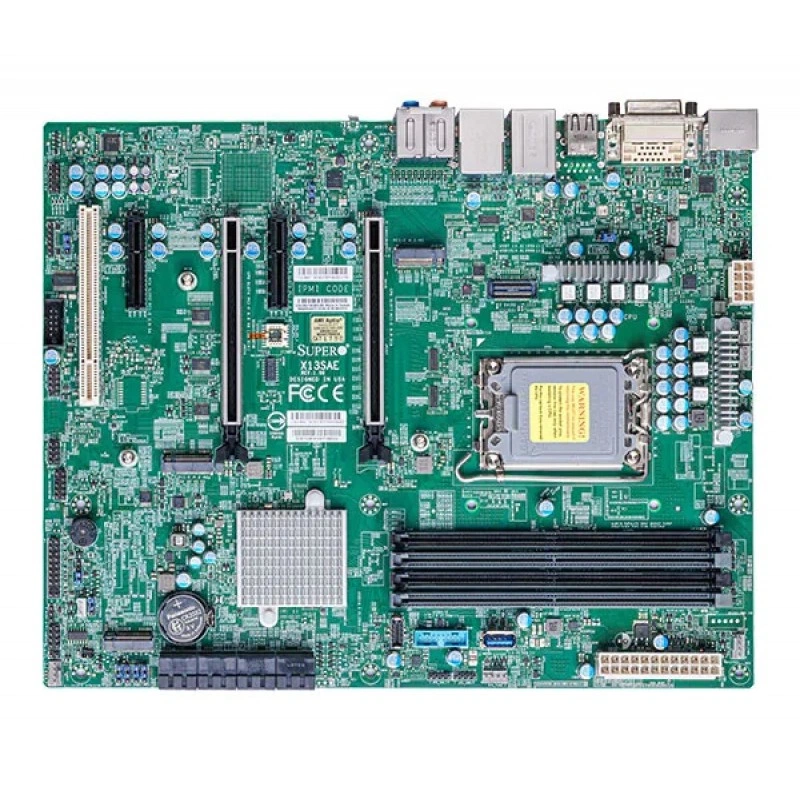

Материнская плата X13SAE Supermicro MBD-X13SAE

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X13SAE представляет собой рабочую платформу формата ATX для систем на базе процессоров Intel Core 14-го, 13-го и 12-го поколений. Модель рассчитана на установку одного процессора в сокет LGA-1700 и поддерживает конфигурации с TDP до 150 Вт. Это решение относится к линейке X13 UP Workstation Board и ориентировано на сборку производительных настольных и рабочих систем.

Функциональные возможности

При проектировании сервера на X13SAE сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0; 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s, 4 разъёма DIMM.
• Сеть: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 RJ45 1 GbE LAN порт(ы); 1 RJ45 2.5 GbE LAN порт(ы).
• SATA: 8 SATA (6Gbps) через Intel W680; RAID 0/ 1/ 5/ 10 Поддержка; 8 SATA3 (6 Gb, RAID 0, 1, 5, 10).
• M.2: 3 M.2 PCIe 4.0 x4 слоты (M-key 2280).
• PCIe: 2 PCIe 5.0 x16 слоты; 2 PCIe 3.0 x4 слоты.
• USB: 1 USB 3.2 Gen2x2 порт(ы) (колодка); 3 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen1x1 Type-A порт(ы); 2 USB 2.0 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 2.0 порт(ы) (сзади).
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel W680.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0; 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s, 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SAE. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
