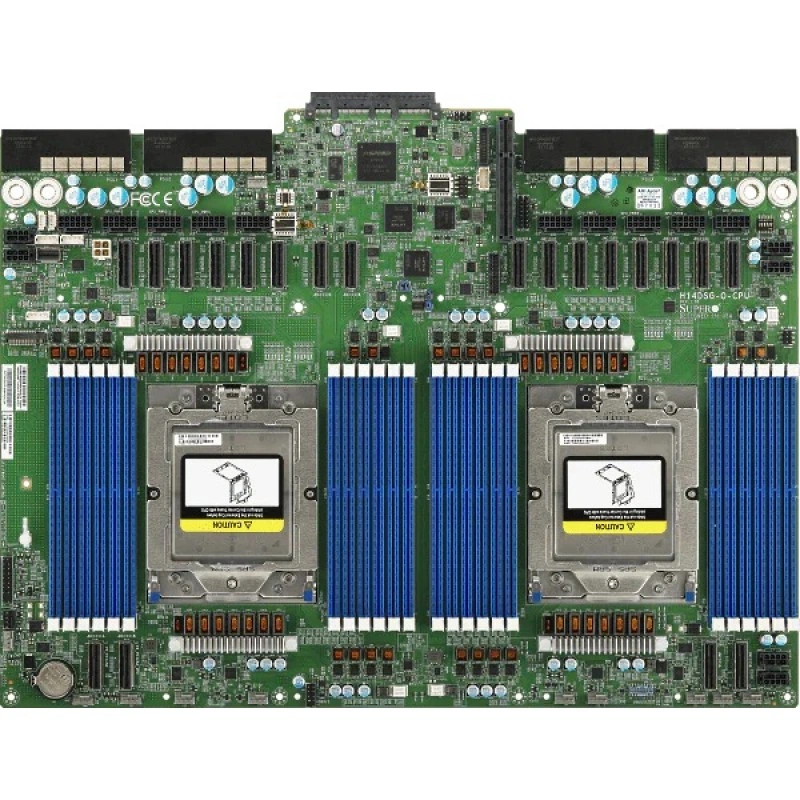

Материнская плата Supermicro H14DSG-O-CPU MBD-H14DSG-O-CPU

Артикул: MBD-H14DSG-O-CPU

Наличие уточняйте

Материнская плата Supermicro H14DSG-O-CPU MBD-H14DSG-O-CPU

Name: Материнская плата Supermicro H14DSG-O-CPU MBD-H14DSG-O-CPU
Brand: SUPERMICRO
SKU: MBD-H14DSG-O-CPU

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14DSG-O-CPU представляет собой двухпроцессорную вычислительную плату для систем A+ Server. Её характерная особенность - двадцать кабельных соединений MCIO PCIe 5.0 x8 в сочетании с 24 слотами DDR5. Плата оптимизирована для серверов AS-5126GS-TNRT и AS-5126GS-TNRT2 и имеет проприетарные размеры 17" x 14.95".

Процессорный ресурс и память

Два сокета SP5 поддерживают AMD EPYC серий 9005 и 9004. Максимальная конфигурация может включать до 384 ядер и 768 потоков; допустимый TDP CPU достигает 500W. Оперативная память устанавливается по схеме 1DPC в 24 слота DIMM.

EPYC 9005: до 6TB ECC DDR5 RDIMM со скоростью до 6400MT/s.
EPYC 9004: до 6TB ECC DDR5 RDIMM со скоростью до 4800MT/s.
Контроль ошибок: исправление однобитовых и обнаружение двухбитовых ошибок ECC при напряжении памяти 1.1V.

Двадцать соединений PCIe 5.0

Двадцать MCIO PCIe 5.0 x8 связывают вычислительную плату с устройствами серверной платформы. Для сетевого расширения предусмотрен один AIOM. Эта конструкция ориентирована на модульное построение конкретной системы A+ Server, поэтому состав сетевых карт и кабельных подключений определяется выбранной конфигурацией.

Подключение накопителей и периферии

Для локального накопителя имеется один M.2 PCIe 3.0 x4 с ключом M-key и поддержкой форматов 2280/22110. Два интерфейса SATA3 со скоростью 6Gbps реализованы контроллером Asmedia ASM1061 и выведены через SlimSAS.

USB через плату ввода-вывода: два порта USB 3.0.
Внутренний USB: подключение двух портов USB 2.0 через внутренний разъём.
Служебные подключения: выделенный RJ45 для IPMI, видеовывод ASPEED AST2600 BMC и внутренний разъём TPM.

Наблюдение за состоянием и охлаждение

Аппаратный мониторинг контролирует температуру CPU, памяти и системы, поддерживает CPU thermal trip и измеряет напряжения питания. Для охлаждения доступны шесть 8-контактных разъёмов, рассчитанных на подключение до шести вентиляторов.

Светодиодная индикация охватывает активность BMC/IPMI, перегрев CPU или системы, отказ вентилятора, питание и UID. Для администрирования предусмотрены Supermicro Server Manager, SuperCloud Composer и SuperServer Automation Assistant; Super Diagnostics Offline дополняет их автономной диагностикой.

Прошивка и дополнительный TPM

AMI BIOS размещён в 64MB SPI Flash EEPROM с поддержкой UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Модуль TPM 2.0 AOM-TPM-9670V с интерфейсом SPI является дополнительным компонентом и не входит в комплект платы. Максимальные параметры CPU и памяти, а также поддержка накопителей не обозначают состав поставляемой конфигурации.

Преимущества для эксплуатации

Особенность H14DSG-O-CPU - концентрация двадцати MCIO на вычислительной плате с двумя сокетами SP5. Такая архитектура предоставляет множество кабельных соединений для устройств соответствующей системы A+ Server. Отдельные M.2 и SATA формируют дополнительные варианты локального хранения, а индикация отказа вентилятора, перегрева и UID помогает различать аппаратные события при обслуживании.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14DSG-O-CPU

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

SATA: 2 SATA (6Gbps) через Asmedia ASM1061; через SlimSAS

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
USB: 2 USB 2 порт(а) (внутренний разъём)
Видео: 1 Aspeed AST2600 BMC порт(а)

Прочие интерфейсы: 20 MCIO (PCIe 5.0 x8) порт(а)
Сетевые интерфейсы: 1 RJ45 выделенный интерфейс LAN для IPMI порт(а)

Конструкция и габариты

Размеры: 17" x 14.95" (43.18cm x 37.97cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Контроль вентиляторов: 6x 8-pin разъёмов для вентиляторов (до 6 вентиляторов)
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,температура CPU,поддержка аварийного отключения CPU при перегреве,температура памяти,температура системы

Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор перегрева CPU/системы индикатор отказа вентилятора индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 384C/768T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Два сокета SP5 Процессоры AMD EPYC™ серий 9005/9004

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 24 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9005) Максимальный объём памяти (1DPC): до 6TB 4800MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9004)

Слоты расширения

Разъёмы M.2: 1 M.2 PCIe 3.0 x4 слот (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
