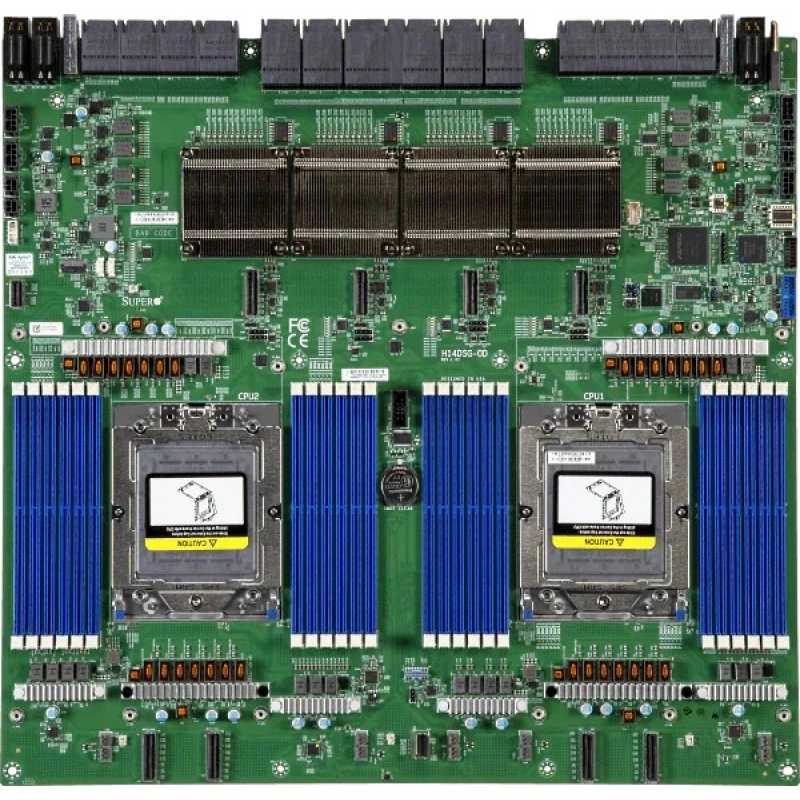

Материнская плата Supermicro H14DSG-OD MBD-H14DSG-OD

Артикул: MBD-H14DSG-OD

Наличие уточняйте

Материнская плата Supermicro H14DSG-OD MBD-H14DSG-OD

Name: Материнская плата Supermicro H14DSG-OD MBD-H14DSG-OD
Brand: SUPERMICRO
SKU: MBD-H14DSG-OD

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14DSG-OD предназначена для двухпроцессорных систем A+ Server и объединяет вычислительную платформу AMD EPYC с гибридными соединениями PCIe/SATA. Плата выполнена в проприетарном формате размером 17" x 15.96". Среди оптимизированных систем - AS-A126GS-TNBR, AS-4126GS-NBR-LCC, AS-8126GS-TNMR, AS-4126GS-NMR-LCC и AS-A126GS-TNMR.

Процессоры и системная память

Два сокета SP5 поддерживают AMD EPYC серий 9005 и 9004 с конфигурацией до 384 ядер и 768 потоков. Плата рассчитана на CPU с TDP до 500W. Для памяти предусмотрено 24 слота DIMM с установкой по схеме 1DPC.

Объём памяти: до 6TB ECC DDR5 RDIMM.
Скорость: до 6400MT/s с EPYC 9005 или до 4800MT/s с EPYC 9004.
ECC и модули: исправление однобитовых и обнаружение двухбитовых ошибок; поддерживаемые ёмкости RDIMM/3DS RDIMM от 16GB до 256GB.

Накопители и кабельные интерфейсы

Шесть MCIO PCIe 5.0 x8 дополняются двумя гибридными MCIO PCIe 5.0 x8/SATA3. Для SATA также предусмотрены два подключения 6Gbps на контроллере Asmedia ASM1061 через SlimSAS. Гибридные соединения и отдельный контроллер следует учитывать как разные элементы топологии хранения.

Два подключения M.2 PCIe 3.0 x4 поддерживают M-key модули формата 22110 и реализуются через плату ввода-вывода M.2. Наличие поддерживаемых интерфейсов описывает возможности конфигурации, а не комплект установленных накопителей.

Служебный ввод-вывод и управление

ASPEED AST2600 BMC обеспечивает управление и графику через плату ввода-вывода. Предусмотрены отдельный RJ45 для IPMI и два USB 3.0 через плату ввода-вывода. Для аппаратной безопасности имеются внутренний разъём TPM и поддержка RoT.

SuperCloud Composer, Supermicro Server Manager и SuperServer Automation Assistant входят в набор средств управления платформой. Super Diagnostics Offline предназначен для автономной диагностики. Дополнительные TPM 2.0 AOM-TPM-9672V и AOM-TPM-ST33V-FIPS являются опциями и в базовую комплектацию не входят.

Температурный режим и обслуживание

Мониторинг охватывает температуру CPU, памяти и VRM, питающие напряжения и CPU thermal trip. Пять 6-контактных разъёмов рассчитаны на подключение до пяти вентиляторов. Индикаторы показывают состояние BMC/IPMI, перегрев, питание и UID.

Рабочая температура: от 10°C до 35°C.
Рабочая влажность: от 8% до 90%, без конденсации.
Хранение: температура от -40°C до 70°C и относительная влажность от 5% до 95%, без конденсации.

Системная прошивка

AMI BIOS хранится в 64MB SPI Flash EEPROM. Поддерживаются UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Проприетарная конструкция и модульный ввод-вывод требуют соответствующей конфигурации A+ Server при выборе дополнительных компонентов.

Преимущества для эксплуатации

Практические особенности H14DSG-OD связаны с разными вариантами подключения хранения: обычными MCIO PCIe, гибридными PCIe/SATA, отдельным SATA-контроллером и M.2. Это позволяет учитывать конкретный состав устройств в серверной системе. Выделенный IPMI обеспечивает самостоятельное подключение управления, а заданные рабочие диапазоны температуры и влажности помогают планировать среду эксплуатации.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14DSG-OD

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC
SATA: 2 SATA (6Gbps) через Asmedia ASM1061; через SlimSAS

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
USB: 1 USB 3 порт(а) (внутренний разъём)

Прочие интерфейсы: 6 MCIO (PCIe 5.0 x8) порт(а) 2 MCIO (PCIe 5.0 x8/SATA3) гибридных портов
Сетевые интерфейсы: 1 RJ45 выделенный интерфейс LAN для IPMI порт(а)

Конструкция и габариты

Размеры: 17" x 15.96" (43.18cm x 40.54cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: RoT
Контроль вентиляторов: 5x 6-pin разъёмов для вентиляторов (до 5 вентиляторов)
Контроль напряжений: +12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,поддержка аварийного отключения CPU при перегреве,VBAT

Контроль температуры: температура CPU температура памяти температура VRM
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор перегрева CPU/системы индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 384C/768T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Два сокета SP5 Процессоры AMD EPYC™ серий 9005/9004

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 24 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9005) Максимальный объём памяти (1DPC): до 6TB 4800MT/s ECC DDR5 RDIMM (процессор AMD EPYC™ серии 9004)
Поддерживаемые модули DIMM: RDIMM/3DS RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB

Слоты расширения

Разъёмы M.2: 2 M.2 PCIe 3.0 x4 слотов (M-key 22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)

Условия эксплуатации

Условия окружающей среды: Рабочая температура: 10°C до 35°C (50°F до 95°F ) Температура хранения: -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)
