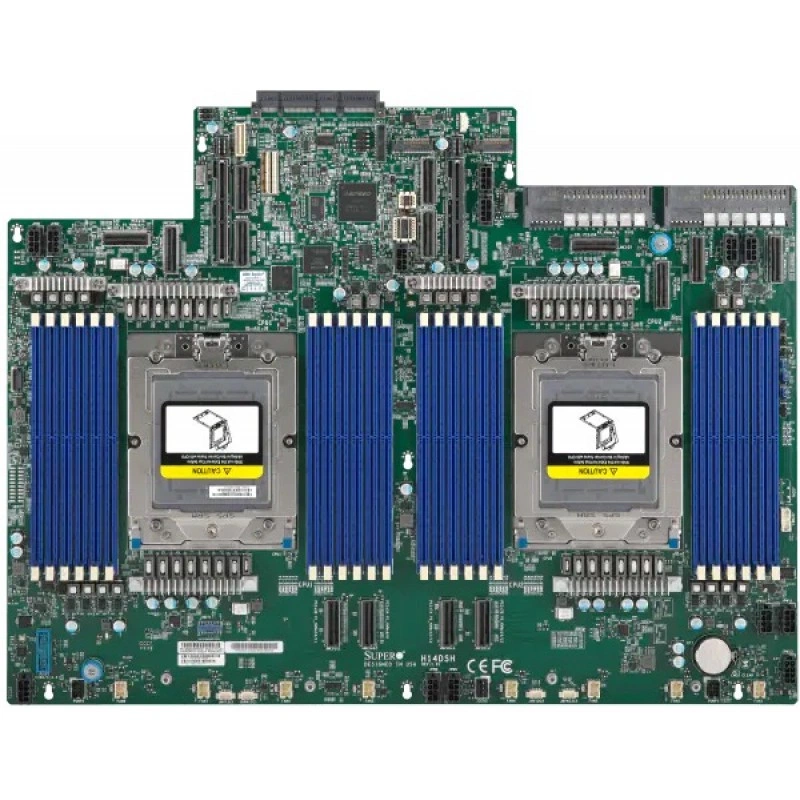

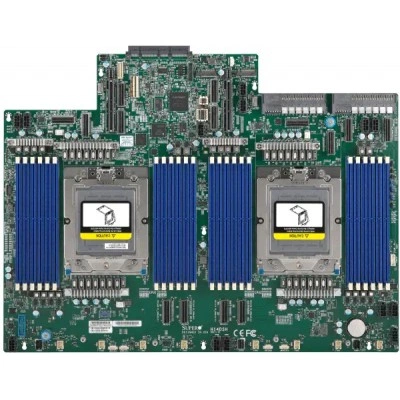

Материнская плата Supermicro H14DSH MBD-H14DSH

Артикул: MBD-H14DSH

Наличие уточняйте

Материнская плата Supermicro H14DSH MBD-H14DSH

Name: Материнская плата Supermicro H14DSH MBD-H14DSH
Brand: SUPERMICRO
SKU: MBD-H14DSH

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14DSH объединяет двухпроцессорную платформу AMD EPYC с большим числом кабельных соединений PCIe 5.0 и гибридных интерфейсов хранения. Эта материнская плата предназначена только для систем A+ Server и оптимизирована для AS-1126HS-TN и AS-2126HS-TN. Проприетарный формат имеет размеры 17" x 12.89".

Вычислительная платформа и DDR5

Два сокета SP5 поддерживают AMD EPYC серий 9005 и 9004. Максимальная конфигурация достигает 384 ядер и 768 потоков; поддерживаются CPU с TDP до 500W. Для ECC DDR5 RDIMM/3DS RDIMM предусмотрено 24 слота DIMM со схемой установки 1DPC.

С процессорами EPYC 9005: до 6TB памяти со скоростью до 6400MT/s.
С процессорами EPYC 9004: до 6TB памяти со скоростью до 4800MT/s.
Защита данных в памяти: ECC исправляет однобитовые и обнаруживает двухбитовые ошибки; напряжение памяти 1.1V.

Подключения для расширения и хранения

На плате предусмотрено 14 MCIO: десять PCIe 5.0 x8 и четыре гибридных PCIe 5.0 x8/SATA3. Гибридная часть обеспечивает возможность подключения до 32 SATA3 через MCIO. Эти соединения формируют внутреннюю топологию сервера и не являются набором отдельных внешних разъёмов SATA.

Платы расширения: два PCIe 5.0 x16 через райзеры.
Сетевой модуль: один слот AIOM.
M.2: два слота PCIe 3.0 x4 для M-key модулей 2280 и 22110.

Служебные интерфейсы

Графический вывод ASPEED AST2600 BMC организован через плату ввода-вывода. Для IPMI предусмотрен выделенный сетевой порт RJ45, а для периферии - четыре порта USB 3.0. Внутренний разъём TPM 2.0 позволяет дополнить систему аппаратным модулем безопасности.

Разделение сетевого AIOM и выделенного интерфейса IPMI сохраняет самостоятельное подключение управления. Набор внешних соединений необходимо учитывать в составе выбранной системы A+ Server и её платы ввода-вывода.

Контроль температуры и состояния узла

Плата поддерживает контроль температуры CPU, памяти и системы, CPU thermal trip и измерение питающих напряжений. Для вентиляторов предусмотрено восемь 6-контактных разъёмов, рассчитанных на подключение до восьми вентиляторов.

Индикаторы отображают активность BMC/IPMI, перегрев CPU или системы, питание и UID. Программные средства управления включают SuperCloud Composer, Supermicro Server Manager и SuperServer Automation Assistant; Super Diagnostics Offline служит для автономной диагностики.

Прошивка и защита платформы

AMI BIOS использует 64MB SPI Flash EEPROM с поддержкой UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Поддерживается RoT. TPM 2.0 AOM-TPM-9670V является опциональным модулем с интерфейсом SPI и не входит в комплект материнской платы.

Преимущества для эксплуатации

Особенность H14DSH - одновременное присутствие обычных MCIO PCIe, гибридных MCIO и отдельных M.2. Это даёт несколько способов организации хранения при сохранении двухпроцессорной платформы. Выделенный интерфейс IPMI предназначен для управления, AIOM - для выбранного сетевого модуля, а восемь разъёмов вентиляторов и контроль перегрева дополняют средства наблюдения за серверным узлом.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14DSH

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Интерфейсы ввода-вывода

TPM: 1 TPM 2.0 внутренний разъём
USB: 4 USB 3 порт(а) (на задней панели)
Видео: 1 Aspeed AST2600 BMC порт(а)

Прочие интерфейсы: 10 MCIO (PCIe 5.0 x8) порт(а) 4 MCIO (PCIe 5.0 x8/SATA3) гибридных портов
Сетевые интерфейсы: 1 RJ45 выделенный интерфейс LAN для IPMI порт(а)

Конструкция и габариты

Размеры: 17" x 12.89" (43.18cm x 32.74cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: RoT
Контроль вентиляторов: 8x 6-pin разъёмов для вентиляторов (до 8 вентиляторов)

Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,температура CPU,поддержка аварийного отключения CPU при перегреве,температура памяти,температура системы
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор перегрева CPU/системы индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 384C/768T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Два сокета SP5 Процессоры AMD EPYC™ серий 9005/9004

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 24 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (процессор AMD EPYC™ серии 9005) Максимальный объём памяти (1DPC): до 6TB 4800MT/s ECC DDR5 RDIMM/3DS RDIMM (процессор AMD EPYC™ серии 9004)

Слоты расширения

Разъёмы M.2: 2 M.2 PCIe 3.0 x4 слотов (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
