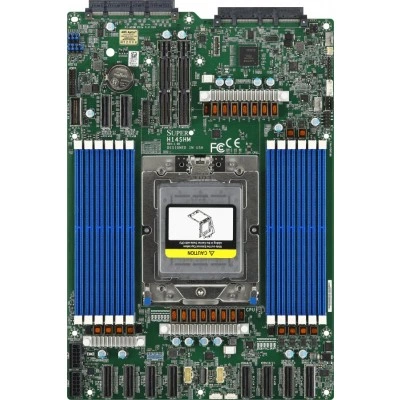

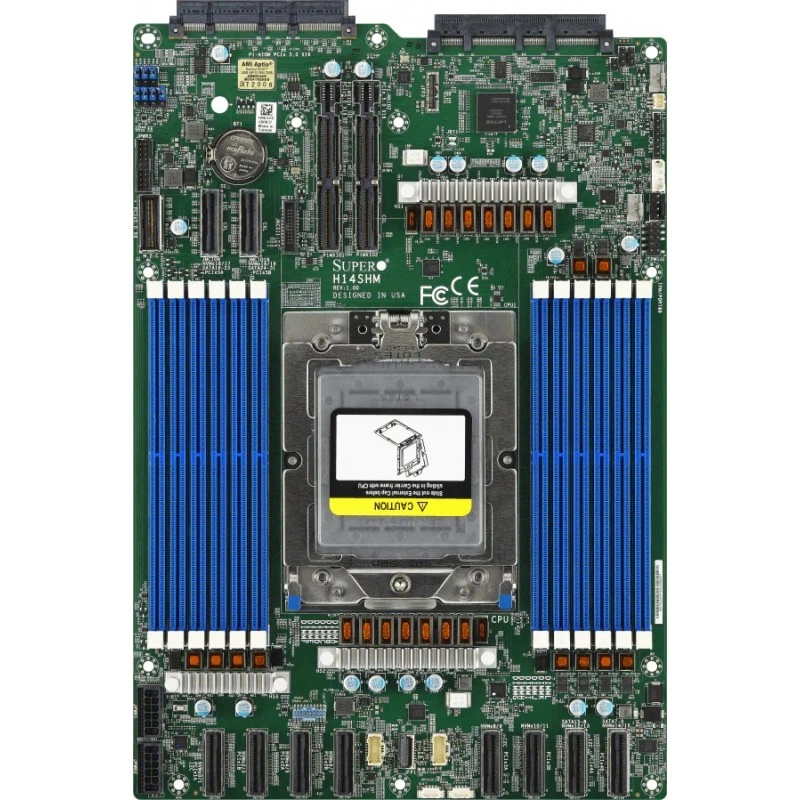

Материнская плата Supermicro H14SHM MBD-H14SHM

Описание материнской платы

Supermicro H14SHM предназначена для однопроцессорных систем A+ Server и использует модульную компоновку OCP M-DNO. Сочетание интерфейсов M-XIO, AIOM и DC-SCM позволяет разделить вычислительную часть, сетевое подключение и служебный ввод-вывод внутри серверной платформы. Плата размером 8.27" x 12.03" оптимизирована для систем AS-1116CS-TN и AS-2116CS-TN.

Один процессор и двенадцать слотов памяти

Сокет SP5 поддерживает AMD EPYC серий 9005 и 9004. Максимальная процессорная конфигурация достигает 192 ядер и 384 потоков, а допустимый TDP CPU составляет до 500W. Для оперативной памяти используются 12 слотов DIMM со схемой 1DPC.

• EPYC 9005: до 3TB ECC DDR5 RDIMM/3DS RDIMM со скоростью до 6400MT/s.
• EPYC 9004: до 3TB ECC DDR5 RDIMM/3DS RDIMM со скоростью до 4800MT/s.
• ECC: исправление однобитовых и обнаружение двухбитовых ошибок при напряжении памяти 1.1V.

Модульное расширение PCIe 5.0

Два подключения M-XIO PCIe 5.0 x16 служат для расширения серверной конфигурации. Отдельный AIOM PCIe 5.0 x16 предназначен для сетевого модуля; поэтому сетевые возможности определяются выбранным AIOM, а не фиксированной парой встроенных сетевых портов.

Всего предусмотрено десять MCIO: восемь PCIe 5.0 x8 и два гибридных PCIe 5.0 x8/SATA3. Разделение обычных и гибридных соединений позволяет учитывать тип подключаемых устройств при построении кабельной схемы сервера.

M.2 и служебный модуль

Поддержка двух M.2 организована через M-PIC с использованием дополнительной платы-адаптера. Для каждого подключения применяется PCIe 3.0 x2; поддерживаются M-key модули 2280 и 22110. Адаптер M.2 является опциональным компонентом и необходим для реализации этой возможности.

Для ввода-вывода предусмотрен один DC-SCM. TPM 2.0 может быть реализован дополнительным модулем AOM-TPM-9672SCM на базе Infineon SLB 9672, предназначенным для SCM; этот модуль не включён в базовую комплектацию.

Контроль серверного узла

Мониторинг охватывает температуру процессора, памяти, периферии, системы и VRM, а также основные и дежурные напряжения. Для контроля физического состояния предусмотрен разъём датчика вскрытия корпуса. Поддержка RoT дополняет аппаратные средства безопасности.

Индикаторы помогают оценить активность накопителей и LAN, состояние питания и системную информацию. В набор средств управления входят SuperCloud Composer, Supermicro Server Manager, Supermicro Thin-Agent Service и SuperServer Automation Assistant; для автономной диагностики предусмотрен Super Diagnostics Offline.

BIOS и конфигурация системы

Прошивка AMI хранится в 64MB SPI Flash EEPROM. Поддерживаются UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Параметры CPU и памяти являются пределами поддержки; состав модулей AIOM, DC-SCM и адаптеров необходимо учитывать при формировании конкретной системы A+ Server.

Преимущества для эксплуатации

Особенность H14SHM - модульная организация сети, расширения и служебного ввода-вывода. AIOM позволяет выбирать сетевой модуль, M-XIO - конфигурацию дополнительных карт, а опциональный адаптер M.2 - способ подключения локальных накопителей. Разъём датчика вскрытия корпуса и контроль температуры VRM дополняют сведения о состоянии CPU и памяти при сопровождении серверного оборудования.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
