Артикул: MBD-C7Z97-M-O

Наличие уточняйте

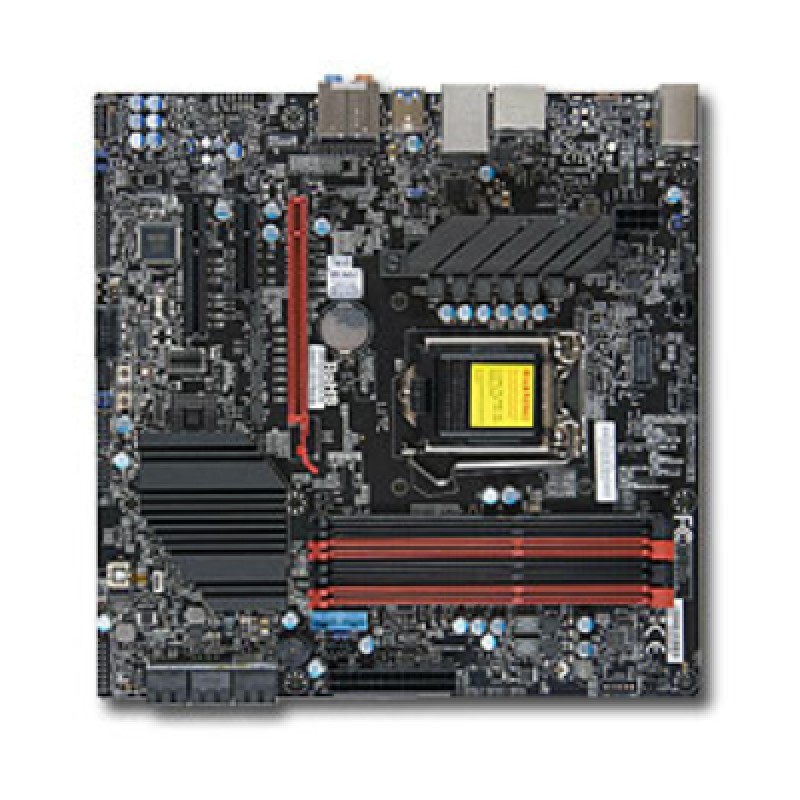

Материнская плата Supermicro MBD-⁠C7Z97-⁠M-⁠O

Цена последней отгрузки со склада:

25 870 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C7Z97-M-O

Материнская плата Supermicro MBD-C7Z97-M-O относится к форм-фактору microATX и предназначена для сборки совместимых систем на базе процессоров Intel Core 4-го поколения с сокетом LGA1150. Модель построена на чипсете Intel Z97 и ориентирована на использование в настольных и специализированных конфигурациях, где важны компактный размер платы, поддержка памяти DDR3 и наличие набора интерфейсов для подключения накопителей и периферии. Исполнение MBD-C7Z97-M-O сохраняет идентичность серии C7Z97-M и подходит для систем, где требуется плата с проверенной платформой Intel Z97, четырьмя слотами DIMM и поддержкой памяти 1600 МГц.

Плата рассчитана на работу с DDR3 SDRAM и поддерживает 4 слота DIMM, что позволяет организовать конфигурацию памяти в пределах возможностей платформы. Наличие шести портов SATA 6 Гбит/с дает возможность подключать несколько накопителей без дополнительных контроллеров, а форм-фактор microATX упрощает размещение в корпусах, совместимых с этим стандартом. Модель подходит для систем, где важны сбалансированное сочетание компактности, функциональности и совместимости с распространенной платформой Intel LGA1150.

В карточке товара сохранены ключевые аппаратные параметры: тип платы, чипсет, сокет, формат памяти, количество слотов и интерфейсы хранения данных. Это делает описание удобным для подбора совместимой платформы под конкретную конфигурацию, без потери технической точности и без добавления лишних предположений о комплектации или дополнительных возможностях.

Функциональные возможности

Практическая задача C7Z97-M — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM.
  • Тип и режимы памяти: 1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; RJ45 Shared IPMI LAN порт.
  • SATA: Intel Z97 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x81 PCI-E 2.0 x4,;; *** PCIe x16 слот и PCIe x8 слот Режим работы 16/NA или 8/8. ***.
  • USB: 6 USB 2.0 портов (2 сзади + 4 колодки),; 6 USB 3.0 портов (4 сзади + 2 колодки).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов.
  • Системная логика: Intel Z97.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро C7Z97-M подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
C7Z97-MIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; RJ45 Shared IPMI LAN порт
C7Z97-MFIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI; RJ45 Shared IPMI LAN порт
C7Z97-OCEIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR4-3300MHz (OC), в 4 разъёма DIMM, Overclocking capability is До память module, it is not a warranty.; 1 LAN с Intel Ethernet-контроллер I210 1 LAN с Intel Ethernet Connection I217-V Teaming up поддержка До 2Gb/s(Intel driver is needed); RJ45 Shared IPMI LAN порт
C7Z270-PGIntel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Один Ethernet PHY i219V

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C7Z97-M. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-C7Z97-M-O

Оперативная память

Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP
Сокет процессора
LGA 1150
Тепловой пакет CPU
До 150W
Чипсет
Intel Z97

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 HDMI порт, 1 DP (DisplayPort) порт
Звуковая подсистема
ALC 1150 HD Audio
Порты USB
6 USB 2.0 портов (2 сзади + 4 колодки),; 6 USB 3.0 портов (4 сзади + 2 колодки)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
RJ45 Shared IPMI LAN порт
Слоты PCIe
1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x81 PCI-E 2.0 x4,;; *** PCIe x16 слот и PCIe x8 слот Режим работы 16/NA или 8/8. ***

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel Z97 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Разгон по напряжению и частоте, WOL
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
SuperDoctor III, Watchdog
Тип BIOS
UEFI 128Mb

Отзывы о товаре

Николай Луговской31.05.2026

4/5

Нужна была плата для компактной машины на LGA1150, и после сборки она встала как надо. Поставили DDR3, подключили накопители к SATA, запустили и все нужное появилось в системе. Для такой конфигурации получилось ровно то, что требовалось.

Плюсы товара

Собрали компактную систему

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по совместимости нужно учесть при сборке на этой плате с Intel Core 4-го поколения?

Нужно проверить сокет LGA1150 и поддержку Intel Core 4-го поколения; также учтите DDR3 non-ECC UDIMM и форм-фактор microATX, чтобы компоненты физически и функционально совпали.

Какой объем памяти можно планировать в системе и какие риски по типу модулей важно исключить заранее?

Плата рассчитана на до 32 ГБ с 4 слотами DDR3 DIMM, при этом поддерживаются DDR3 SDRAM non-ECC UDIMM. При установке несовместимых модулей (например, ECC или UDIMM другого типа) система может не стартовать или работать некорректно.

Сколько накопителей можно подключить без внешних контроллеров и что проверить при подборе SATA-устройств?

На плате 6 портов SATA 6 Гбит/с — это база для подключения шести накопителей SATA без дополнительных контроллеров. Перед сборкой проверьте, что ваши накопители рассчитаны на SATA, и оцените потребность в дополнительных каналах/контроллерах сверх 6 устройств.

Какие сценарии модернизации по процессору и плате имеет смысл рассматривать, а какие лучше не планировать?

Эта плата ориентирована на платформу Intel Z97 с сокетом LGA1150 и поддержкой Intel Core 4-го поколения, поэтому апгрейд в пределах этой платформы логичен. Если у вас другой сокет или поколение CPU, потребуется замена платформы целиком.

На что обратить внимание при выборе корпуса для сборки, чтобы microATX-плата нормально разместилась?

Плата выполнена в форм-факторе microATX и имеет размер 9.6 x 9.6 дюйма. При подборе корпуса и расстановке компонентов заранее проверьте посадочные места под microATX, чтобы не столкнуться с нехваткой пространства для платы и кабельных подключений.
