Артикул: MBD-C7Z97-MF-O

Наличие уточняйте

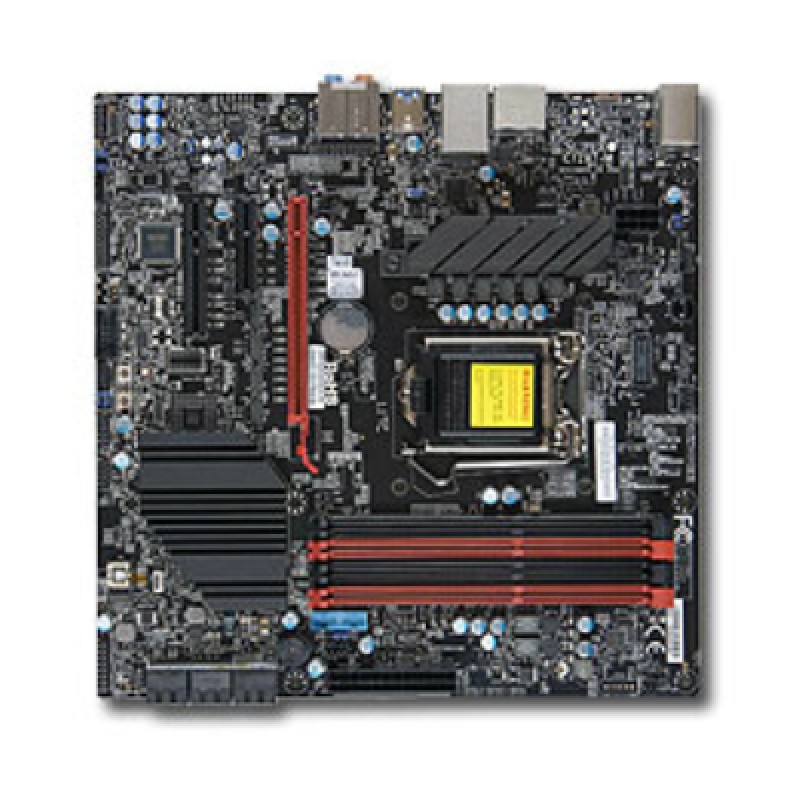

Материнская плата Supermicro MBD-⁠C7Z97-⁠MF-⁠O

Цена последней отгрузки со склада:

31 720 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C7Z97-MF-O

Материнская плата Supermicro MBD-C7Z97-MF-O выполнена в форм-факторе microATX и предназначена для систем на платформе Intel LGA1150. В модели используется чипсет Intel Z97, что делает ее подходящей для сборок, где требуется компактная плата с поддержкой процессоров этого семейства и набором интерфейсов для хранения данных и оперативной памяти. Плата ориентирована на создание серверных или рабочих конфигураций на базе совместимой платформы.

Плата оснащена четырьмя слотами DDR3 DIMM с поддержкой частоты 1600 МГц. Для подключения накопителей предусмотрены шесть портов SATA 6 Гбит/с. Такое сочетание позволяет собрать систему с несколькими накопителями и достаточным объемом памяти в компактном корпусе. Форм-фактор microATX помогает разместить плату в корпусах меньшего размера без потери базовой функциональности платформы.

Supermicro MBD-C7Z97-MF-O подходит для конфигураций, где важны стандартный сокет LGA1150, чипсет Intel Z97, поддержка DDR3 и наличие нескольких SATA-портов. Модель можно использовать в рабочих станциях, компактных серверах и других системах, собранных на совместимой платформе Intel.

Функциональные возможности

Функциональность C7Z97-MF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: 1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM.
  • Тип и режимы памяти: 1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI; RJ45 Shared IPMI LAN порт.
  • SATA: Intel Z97 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x81 PCI-E 2.0 x4,;; (PCI-Ex16 слот и PCI-Ex8 слот are running at 16/NA или 8/8).
  • USB: 6 USB 2.0 портов (2 сзади + 4 колодки),; 6 USB 3.0 портов (4 сзади + 2 колодки).
  • Управление: 1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро C7Z97-MF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
C7Z97-MFIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI; RJ45 Shared IPMI LAN порт
C7Z97-MIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; RJ45 Shared IPMI LAN порт
C7Z97-OCEIntel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDPДо 32GB небуферизованная non-ECC UDIMM, DDR4-3300MHz (OC), в 4 разъёма DIMM, Overclocking capability is До память module, it is not a warranty.; 1 LAN с Intel Ethernet-контроллер I210 1 LAN с Intel Ethernet Connection I217-V Teaming up поддержка До 2Gb/s(Intel driver is needed); RJ45 Shared IPMI LAN порт
C7Z270-PGIntel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Один Ethernet PHY i219V

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C7Z97-MF. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-C7Z97-MF-O

Оперативная память

Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная non-ECC UDIMM, DDR3-3300MHz (OC), в 4 разъёма DIMM
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel 4-го поколения Core i3 серии, Intel 4-го поколения Core i5 серии, Intel 4-го поколения Core i7 серии.; разъём LGA 1150 поддерживается, поддерживаемый TDP До 150W TDP
Сокет процессора
LGA 1150
Тепловой пакет CPU
До 150W
Чипсет
Intel Z97

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 HDMI порт, 1 DP (DisplayPort) порт, 1 VGA порт
Графический контроллер
VGA display порт is для IPMI только.
Звуковая подсистема
ALC 1150 HD Audio
Порты USB
6 USB 2.0 портов (2 сзади + 4 колодки),; 6 USB 3.0 портов (4 сзади + 2 колодки)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI
Сетевые порты
RJ45 Shared IPMI LAN порт
Слоты PCIe
1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x81 PCI-E 2.0 x4,;; (PCI-Ex16 слот и PCI-Ex8 слот are running at 16/NA или 8/8)

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel Z97 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Разгон по напряжению и частоте, WOL
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
IPMI2.0, SuperDoctor III, Watchdog
Тип BIOS
UEFI 128Mb
Удалённое управление IPMI
1 LAN с Intel Ethernet-контроллер I210-AT Share с IPMI

Отзывы о товаре

Станислав Степанов28.11.2025

5/5

Плату ставили в компактный корпус под LGA1150, и по монтажу она встала без лишних переделок. Шесть SATA портов помогли сразу подключить все накопители, а после запуска система увидела память и диски. Для старой платформы вышло очень практично.

Плюсы товара

Сразу подключили все накопители

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости нужно проверить перед установкой платы в существующий сервер/корпус?

Проверьте совместимость по сокету LGA1150 и чипсету Intel Z97, а также по форм-фактору microATX — это критично для корректной установки и работы платформы.

Как память DDR3 в формате 4x DIMM и частота 1600 МГц ограничивают конфигурацию системы?

Плата рассчитана на DDR3 и имеет 4 слота DDR3 DIMM с указанной частотой 1600 МГц, поэтому при подборе памяти нужно проектировать конфигурацию под 4 модуля и частотный режим.

Какие выводы по хранению данных следует сделать из наличия SATA 6 Гбит/с?

Наличие SATA 6 Гбит/с означает, что дисковая подсистема в проекте должна использовать SATA-диски/кабели, рассчитанные на этот уровень подключения, чтобы не терять планируемую скорость.

Сколько дисков вы реально сможете подключить к этой плате без внешних контроллеров, и чем это влияет на проект?

На плате предусмотрено 6 портов SATA 6 Гбит/с, поэтому количество одновременно подключаемых SATA-накопителей обычно проектируется исходя из этих 6 интерфейсов.

Какие ограничения форм-фактора microATX важно учесть при сборке компактной системы с накопителями?

Форм-фактор microATX ограничивает компоновку платы в корпусе: нужно заранее проверить, что в вашем корпусе достаточно места и поддержки для размещения платы и подключения всех SATA-кабелей к 6 накопителям.
