Артикул: MBD-H11DSi

Наличие уточняйте

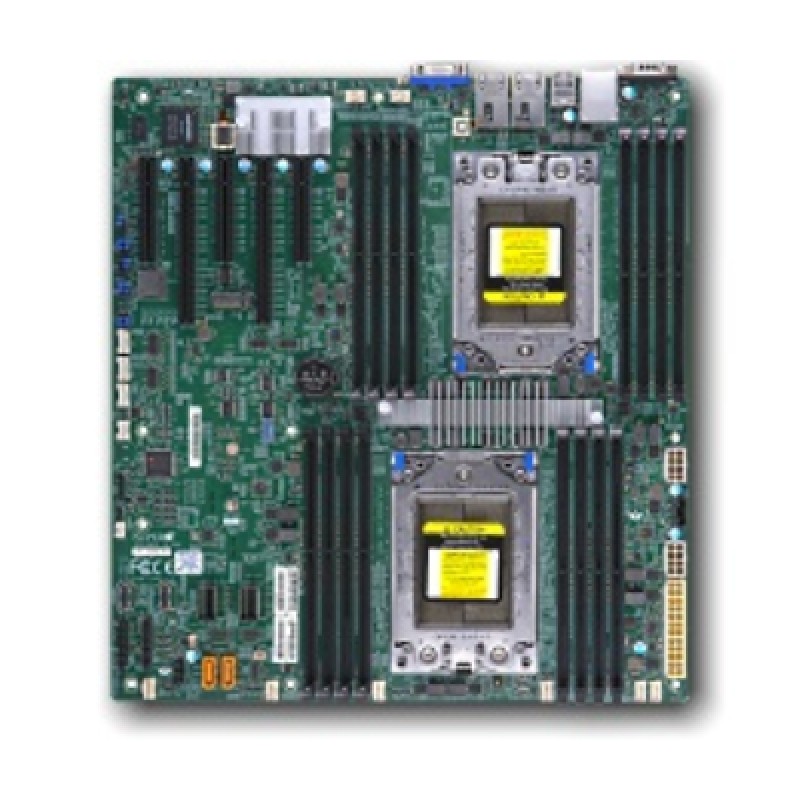

Supermicro MBD-⁠H11DSi — серверная материнская плата

Цена последней отгрузки со склада:

71 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11DSi

Supermicro MBD-H11DSi - серверная материнская плата для двухпроцессорных систем на базе AMD EPYC 7000-series с сокетом SP3 и поддержкой PCIe. Модель предназначена для построения серверных конфигураций, где требуется платформа под процессоры AMD EPYC серверного класса, а также возможность подключения периферии через интерфейс PCI Express. Плата относится к серверным решениям Supermicro и используется как основа для систем, ориентированных на вычислительные задачи, обработку данных и развертывание серверной инфраструктуры.

Формат и архитектура модели рассчитаны на совместимые серверные корпуса и шасси, в которых допускается установка такой системной платы. Двухпроцессорная компоновка позволяет использовать платформу в конфигурациях, где требуется повышенная вычислительная плотность и возможность собрать сервер на основе пары процессоров AMD EPYC одного семейства. Использование сокета SP3 определяет совместимость с соответствующей линейкой процессоров и требования к теплоотводу, питанию и системному окружению.

Материнская плата MBD-H11DSi подходит для серверных сборок, где важны поддержка AMD EPYC 7000-series, наличие PCIe и совместимость с серверным форматом Supermicro. Модель может применяться в новых сборках и при модернизации оборудования, если параметры платформы совпадают с требованиями системы.

Функциональные возможности

Двухсокетная архитектура объединяет ресурсы пары AMD EPYC и позволяет развести вычислительные среды по процессорным зонам. Восемь каналов памяти каждого CPU полезны для виртуальных машин с большими рабочими наборами, многопоточной сборки ПО и параллельной обработки данных. Через PCIe можно подключить GPU для выделенной гостевой системы, HBA для дисковой подсистемы либо отдельный сетевой адаптер. Базовая H11DSi предоставляет два гигабитных сетевых порта, поэтому скорость подключения к хранилищу планируют отдельно от числа процессорных ядер. BMC работает независимо от гостевых ОС и сохраняет доступ к загрузке хоста, диагностике и управлению питанием. Раздельные зоны охлаждения и восемь PWM-разъёмов помогают организовать обдув двух CPU и двух банков памяти в совместимом корпусе.

Технические особенности

Техническая конфигурация Супермикро H11DSi определяется поколением CPU, ревизией PCB и следующими характеристиками:

  • CPU: два AMD EPYC 7001 либо 7002 в Socket SP3; для EPYC 7002 требуется ревизия PCB 2.x.
  • Тепловой пакет: поддержка процессоров с TDP до 240 W при соответствующей системе охлаждения.
  • Системная логика: архитектура System on Chip с контроллерами в процессорах.
  • Память: 16 DIMM, по восемь на CPU; ECC RDIMM/LRDIMM с подбором по поколению процессоров и ревизии.
  • Ёмкость RAM: до 2 TB DDR4-2666; до 4 TB DDR4-3200 при ревизии платы 2.x и совместимой конфигурации.
  • Карты расширения: два PCIe 3.0 x16 и три PCIe 3.0 x8.
  • Дисковые подключения: 10 SATA3 6 Gbps, включая два SATA DOM; один M.2 M-Key 2280/22110 с PCIe 3.0 x2.
  • Особенность M.2: при EPYC 7001 поддерживается SATA/PCIe, а с EPYC 7002 используется PCIe-модуль.
  • Сеть и управление: два RJ45 1GbE на Intel I350, отдельный RJ45 IPMI и BMC ASPEED AST2500.
  • Размер: E-ATX, 12" × 13.05" (30.5 cm × 33.1 cm); восемь 4-pin разъёмов вентиляторов.

Сценарии применения

H11DSi используют как основу лаборатории, где на одном хосте одновременно нужны Windows, Linux, среда сборки и отдельная GPU-ВМ. Процессорные ресурсы распределяют между задачами, а гостевые системы получают собственные диски, сеть и лимиты памяти. В кейсе Proxmox на H11DSi с двумя EPYC 7542 разобрана конфигурация с 64 физическими ядрами, несколькими ОС и пробросом видеокарты. В нём показано, как ревизия платы, NUMA и IOMMU влияют на подготовку такого сервера. Другая область применения — корпоративный узел обработки данных с несколькими тяжёлыми CPU-задачами и ёмкой ECC-памятью. Для однопоточных программ и проектов с обязательным PCIe 4.0 выбор сравнивают с платформами, отвечающими именно этим требованиям.

Совместимость с оборудованием

Для двухпроцессорной сборки применяют согласованную пару совместимых EPYC, например EPYC 7601 поколения 7001 или EPYC 7542 поколения 7002. Во втором случае до сборки проверяют маркировку PCB 2.x и подходящий BIOS. Память комплектуют одинаковыми совместимыми ECC RDIMM, распределяя её по восьми каналам каждого сокета; тип и максимальная ёмкость DIMM определяются выбранной платформенной конфигурацией. Плату можно использовать с шасси CSE-836BE1C-R1K23B или корпусом CSE-745BAC-R1K28B2, согласовав исполнение дисковых корзин, охлаждение SP3 и размещение карт. Для системного накопителя подходят M.2 2280 или 22110 с M-Key и поддерживаемым интерфейсом; с EPYC 7002 выбирают PCIe NVMe. Восемь SATA-линий выведены двумя группами через iPASS, поэтому для обычных SATA-дисков либо backplane предусматривают соответствующие кабели. GPU и другие платы выбирают с учётом PCIe 3.0, числа занятых слотов, питания и аппаратной изоляции нужных устройств.

Совместимость с программным обеспечением

На этой платформе можно организовать Linux-хост с KVM/Proxmox VE и запускать отдельные гостевые среды с подходящими драйверами. Для передачи PCIe-устройств в ВМ включают и проверяют аппаратную виртуализацию и IOMMU, после чего анализируют состав групп устройств. Поддерживаемость конкретного выпуска гипервизора оценивают по его ядру, сетевому контроллеру, накопителям и дополнительным адаптерам. При создании Windows-ВМ учитывают требования выбранной редакции к CPU, UEFI, TPM и драйверам виртуального оборудования. Программы внутри гостевой ОС используют ресурсы, выделенные этой ОС, поэтому один GPU при обычном PCI passthrough обслуживает одну выбранную ВМ. Для администрирования доступны IPMI 2.0, KVM-over-LAN и Virtual Media, а совместимые SuperDoctor 5, SUM и IPMI-утилиты применяются с учётом версий прошивок и лицензий.

Отличия от ближайших моделей

АртикулПроцессоры и памятьСетьЗначимое отличие
MBD-H11DSi2 × EPYC 7001/7002; 16 DIMM; для 7002 нужна PCB 2.x2 × 1GbEДвухсокетная E-ATX-плата с PCIe 3.0
MBD-H11DSi-NT2 × EPYC 7001/7002; 16 DIMM; для 7002 нужна PCB 2.x2 × 10GBase-TБолее быстрая встроенная сеть и два внутренних NVMe PCIe 3.0 x4
MBD-H12SSL-i1 × EPYC 7002/7003; 8 DIMM2 × 1GbEОдносокетная ATX-плата, PCIe 4.0 и два M.2 PCIe 4.0 x4

H12SSL-I имеет смысл сравнивать с этой двухсокетной моделью при выборе между общей ёмкостью двух CPU и более новым интерфейсом расширения в односокетной системе.

Установка и подключение

При монтаже проверяют размещение крепёжных стоек под E-ATX размером 12" × 13.05", свободное место для двух радиаторов SP3 и кабелей питания. Установка CPU выполняется через штатную рамку сокета с предусмотренной последовательностью затяжки. К JPWR1 подводят питание 24-pin, а к JPWR2 и JPWR3 — два дополнительных кабеля 8-pin. После установки памяти сверяют распознанные банки каждого CPU и фактическую NUMA-топологию системы. Слоты 2 и 4 подключены как PCIe x16 к CPU1, слоты 3 и 5 — как x8 к CPU1, слот 1 — как x8 к CPU2. Это распределение учитывают при выборе слота для GPU-ВМ и локализации её памяти. Завершают сборку проверкой POST, IPMI, сети, накопителей и несколькими повторными запусками гостя с проброшенным устройством.

Обслуживание и хранение

Состояние двухсокетного сервера оценивают по журналу аппаратных событий, температурам обеих процессорных зон и корректности определения памяти. Равномерный обдув обоих банков DIMM особенно важен при длительной параллельной нагрузке нескольких ВМ. После изменения состава карт или кабелей повторно проверяют воздушный тракт и доступ к крепежу. Плата рассчитана на окружающую температуру 10°C–35°C и рабочую влажность 8%–90% без конденсации. Условия хранения неработающей платы: −40°C–70°C и 5%–95% без конденсации. Для перевозки сохраняют антистатическую защиту и защитные крышки сокетов, исключая давление упаковки на контакты и высокие компоненты PCB.

Комплектация

Базовый комплект Bulk состоит из одной материнской платы H11DSi, двух SATA-кабелей CBL-0044L длиной 57.5 cm и заглушки задней панели MCP-260-00042-0N. SATA-кабели предназначены для соответствующих отдельных портов; соединение двух групп iPASS с четырьмя дисками в каждой планируют отдельными кабельными сборками под выбранную корзину. Для заказа MBD-H11DSi состав и исполнение упаковки закрепляют в спецификации поставки. Пару CPU, комплект ECC-памяти, радиаторы SP3, системный накопитель и сетевые либо вычислительные карты включают в конфигурацию отдельными позициями. Если проекту нужен TPM 2.0, подбирают совместимый опциональный модуль для установленного разъёма. Такой порядок комплектования позволяет согласовать плату, шасси и периферию как единую сборку.

Технические характеристики MBD-H11DSi

Идентификаторы

Артикул производителя
MBD-H11DSi
Бренд
Supermicro
Модель
H11DSi

Накопители и хранение данных

SATA DOM
2 порта P2-SATA0/P2-SATA1 со встроенным питанием; 2 разъёма питания JSD1/JSD2
Интерфейс M.2
SATA / PCIe 3.0 x2 с EPYC 7001; только PCIe с EPYC 7002
Ключ M.2
M-Key
Порты SATA
10 SATA3: 8 через две группы iPASS и 2 SATA DOM
Разъемы M.2
1
Скорость SATA
6 Gbps
Форм-фактор M.2
2280, 22110

Оперативная память

Количество каналов памяти
8 на процессор
Контроль ошибок памяти
Исправление однобитных и обнаружение двухбитных ошибок ECC
Максимальный объем памяти
До 2 TB DDR4-2666; до 4 TB DDR4-3200 при ревизии PCB 2.x и совместимых CPU/DIMM
Напряжение памяти
1.2 V
Размеры модулей памяти
8 GB, 16 GB, 32 GB, 64 GB, 128 GB; 256 GB — при PCB 2.x и совместимой конфигурации
Слоты памяти
16 DIMM, по 8 разъёмов на процессор
Тип памяти
DDR4 ECC RDIMM/LRDIMM, 3DS и NVDIMM в поддерживаемых конфигурациях
Формат модулей памяти
288-pin DIMM
Частота памяти
DDR4-2666; DDR4-3200 при PCB 2.x и совместимых EPYC 7002

Подключение и интерфейсы

COM-порты
1 на задней панели
USB 2.0
4 порта: 2 на задней панели и 2 через внутреннюю колодку
USB 3.0
2 порта на задней панели
Видеовыходы
1 VGA
Интерфейс расширения
2 × PCIe 3.0 x16 и 3 × PCIe 3.0 x8
Основной разъем питания
24-pin ATX, JPWR1
Разъём TPM
Разъём для опционального модуля TPM 2.0
Разъемы для вентиляторов
8 × 4-pin, PWM, FAN1–FAN6/FANA/FANB
Дополнительные разъемы питания
2 × 8-pin, JPWR2/JPWR3
Передняя панель
JF1
Распределение PCIe по процессорам
CPU1: SLOT2/SLOT4 — x16, SLOT3/SLOT5 — x8; CPU2: SLOT1 — x8
Служебные интерфейсы
JIPMB1 для управления IPMB; JSDCARD1 — слот MicroSD

Процессорная подсистема

Количество сокетов CPU
2
Максимальное количество ядер
До 32 на CPU для EPYC 7001; до 64 на CPU для EPYC 7002 при PCB 2.x
Поддерживаемые процессоры
AMD EPYC 7001 и 7002; для EPYC 7002 требуется ревизия PCB 2.x
Поддержка TDP
До 240 W на процессор
Сокет процессора
SP3
Чипсет
System on Chip (SoC)

Размеры и физические параметры

Габариты
12" × 13.05" (30.5 cm × 33.1 cm)
Форм-фактор
E-ATX

Сеть и интерфейсы

Сетевой контроллер
Intel I350
Сетевые интерфейсы
2 × 1GbE
Сетевые порты RJ-45
2 порта для передачи данных

Управление и удаленный доступ

BMC
ASPEED AST2500
IPMI
IPMI 2.0
KVM
KVM-over-LAN; Virtual Media через LAN
SMBIOS
3.1.1
Программное обеспечение управления
SuperDoctor 5, SUM-InBand, SUM-OOB, IPMICFG, IPMIView, SMCIPMITOOL; применимость функций зависит от версий ПО и лицензий
Тип BIOS
AMI SPI: 128Mb для PCB 1.x; 256Mb для PCB 2.x
Требование к BIOS
Версия, совместимая с выбранным CPU; EPYC 7002 требует PCB 2.x
Управление и мониторинг
Контроль напряжений ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурного питания и VBAT; температуры CPU и корпуса; обороты вентиляторов
Защита от перегрева
CPU Thermal Trip; температурные датчики I2C
Контроль вскрытия корпуса
Разъём JL1 и обнаружение открытия корпуса
Порт управления
1 выделенный RJ45 Gigabit IPMI LAN; PHY Realtek RTL8211E
Светодиодные индикаторы
UID, перегрев CPU/системы, отказ вентилятора, питание, BMC Heartbeat, активность LAN
Сторожевой таймер
Поддерживается
Управление вентиляторами
Две зоны охлаждения, контроль тахометров и PWM-регулирование до 8 вентиляторов
Управление питанием
ACPI; настройка включения после восстановления питания AC; принудительное выключение кнопкой питания

Условия эксплуатации

Относительная влажность при хранении
5%–95%, без конденсации
Рабочая относительная влажность
8%–90%, без конденсации
Рабочая температура
10°C–35°C (50°F–95°F)
Температура хранения
−40°C–70°C (−40°F–158°F)

Отзывы о товаре

Владислав Макаров27.02.2026

5/5

Меняли плату в двухпроцессорном сервере на AMD EPYC, и в этот раз все собралось довольно спокойно. После запуска система увидела оба процессора, а PCIe карты тоже поднялись без лишних действий. Для такой платформы это ровно то, что нужно.

Плюсы товара

Оба процессора определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Подойдёт ли материнская плата для замены в существующем сервере, если вы используете процессоры AMD EPYC 7000-series?

Замена возможна только при совпадении платформенных требований: сокет SP3 и совместимая серверная инфраструктура (шасси/окружение). Также учитывайте, что плата рассчитана на установку двух CPU и наличие PCIe-интерфейса для плат расширения.

Какие ограничения по конфигурации по CPU нужно учитывать, чтобы не получить нестабильную компоновку при сборке?

Плата рассчитана на двухпроцессорную компоновку: поддерживаются два CPU AMD EPYC 7000-series в сокете SP3. При подборе важно собрать конфигурацию под этот формат, а не пытаться использовать несовпадающую процессорную схему.

Как PCIe-направление влияет на подбор плат расширения в этой системе?

Наличие PCIe-интерфейса означает, что вам нужно подбирать платы расширения под серверную компоновку и требования к подключению в этой платформе. Для правильного внедрения сверяйте, что конкретные карты и их размещение поддерживаются выбранной серверной конфигурацией Supermicro.

Какие инфраструктурные требования обычно возникают при установке двухсокетной серверной платы на SP3 в плане охлаждения и электропитания?

Двухпроцессорный формат SP3 требует рассчитанной инфраструктуры по охлаждению и питанию, чтобы обеспечить стабильную работу CPU и сервера в целом. Для внедрения важно подбирать шасси/платформу, где предусмотрены соответствующие требования к компоновке.

Если вы планируете модернизацию, какой главный критерий совместимости следует проверить в первую очередь?

Самое главное — совпадение платформенных условий: сокет SP3 и линейка AMD EPYC 7000-series, а также совместимость с серверными платформами Supermicro. Без этого риск несовместимости выше, чем выгода от попытки «подобрать по месту».
