Артикул: MBD-X11SRM-F-O

Наличие уточняйте

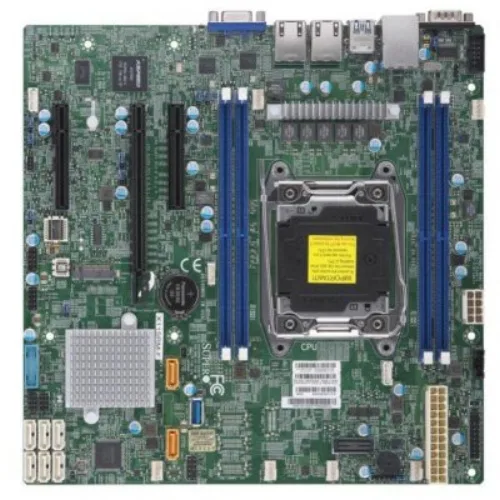

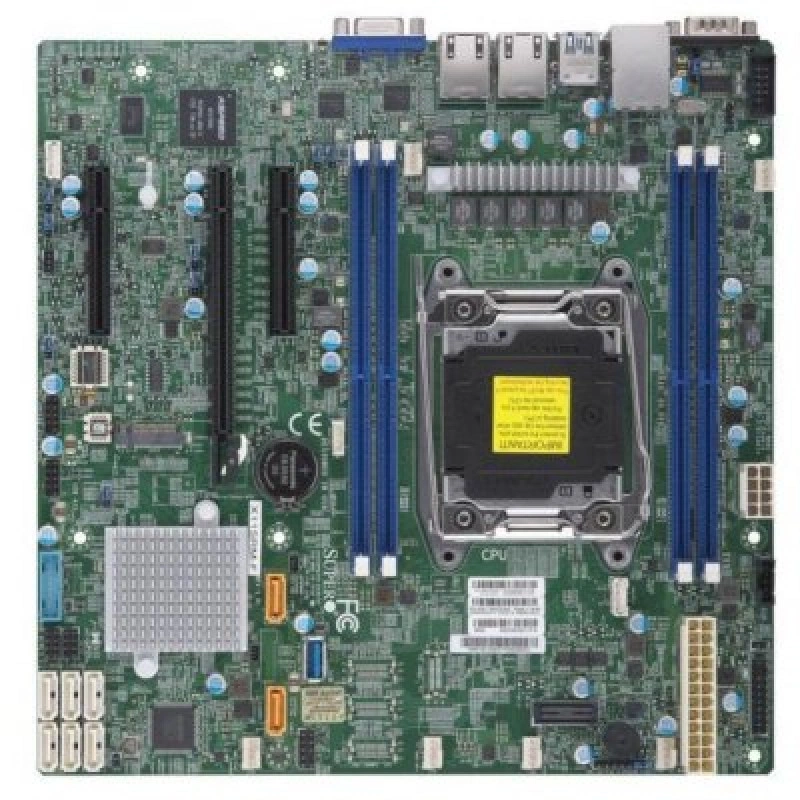

Материнская плата Supermicro MBD-⁠X11SRM-⁠F-⁠O

Цена последней отгрузки со склада:

25 683 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRM-F-O

Материнская плата Supermicro MBD-X11SRM-F-O относится к серверным платам форм-фактора microATX и предназначена для построения компактных серверных систем на платформе Intel. Модель использует чипсет Intel C422 и сокет LGA 2066, что определяет ее совместимость с процессорами соответствующего семейства. Такое исполнение подходит для серверных конфигураций, где важны плотная компоновка, поддержка нескольких модулей памяти и достаточный набор интерфейсов для подключения накопителей.

Плата рассчитана на работу с оперативной памятью DDR4 и поддерживает четыре слота DIMM. Диапазон частот памяти 2133 - 2666 МГц позволяет использовать типовые серверные модули в согласованных конфигурациях. Для подключения накопителей предусмотрены восемь портов SATA 6 Гбит/с, что удобно при сборке системы с несколькими дисками или при размещении серверных хранилищ в рамках одной платформы. Модель может использоваться как основа для рабочих серверов, компактных систем хранения и других решений, где требуется совместимость с платформой Intel Xeon под сокет LGA 2066.

Корпусное исполнение microATX помогает упростить размещение платы в совместимых корпусах и серверных шасси. Набор характеристик делает эту модель практичным вариантом для сборки конфигураций, в которых важны понятный набор интерфейсов, поддержка DDR4 и возможность подключения нескольких SATA-устройств без излишней сложности компоновки.

Функциональные возможности

При проектировании сервера на X11SRM-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16,; 2 PCIe 3.0 x8.
  • Управление: ASPEED AST2500.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SRM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B, CSE-732D4-500B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRM-VFIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SSM-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2 LAN с Intel Ethernet-контроллер I210-AT; Два GbE LAN с Intel i210-AT
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SRM-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 6 шт., Заглушка I/O MCP-260-00042-0N — 1 шт., Краткое руководство QRG MNL-1967-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRM-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Ядра и потоки
До 18 ядер, 36 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x16,; 2 PCIe 3.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SRM-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
6 шт.; 57.5 cm SATA плоский S-S PBF
Комплект: Краткое руководство QRG MNL-1967-QRG
1 шт.; Краткое руководство по плате
Условия и ограничения
W-2200 CPU is поддерживается on motherboards с BIOS 2.0 или newer upon receiving from Supermicro; до Поддержка 130W (или higher TDP) W-2200 CPUs, BIOS 2.0 & VRM update by Supermicro are требуется

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
microATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 6 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве; PECI; Управление температурным режимом для 6 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.0; SMBIOS 3.0 или новее; Plug and Play (PnP)

Отзывы о товаре

frostpeak9229.03.2025

5/5

Плата пошла в сервер под Xeon 2066, и после сборки сразу увидели память и восемь SATA. Брали на замену старой, чтобы не менять весь комплект, и тут это получилось. Сейчас система уже несколько дней в работе, без странных сбоев и лишних переделок.

Плюсы товара

Память и диски определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости по CPU и памяти есть при сборке на SuperMicro MBD-X11SRM-F-O (LGA 2066, DDR4)?

Плата рассчитана на сокет LGA 2066 и DDR4, поэтому при сборке важно подобрать процессор из совместимого семейства и использовать DDR4-модули, согласованные с частотным диапазоном 2133–2666 МГц.

Хватит ли SATA-портов на MBD-X11SRM-F-O для требуемого количества дисков в проекте?

На плате предусмотрено 8 портов SATA 6 Гбит/с, поэтому при проектировании хранилища заранее заложите, сколько физических дисков вы планируете подключить, чтобы не выйти за лимит.

Какие ограничения по масштабированию по памяти нужно учитывать при выборе конфигурации с MBD-X11SRM-F-O?

Поддерживаются 4 слота DDR4 DIMM, поэтому объем ОЗУ в будущей конфигурации ограничен доступным количеством слотов и выбранными модулями; это важно учитывать до закупки памяти.

Как чипсет Intel C422 и форм-фактор microATX влияют на подбор корпуса/шасси для MBD-X11SRM-F-O?

Форм-фактор microATX нужно согласовать с вашим корпусом/шасси по посадочным местам и размещению, а чипсет Intel C422 определяет платформенные требования к процессорам и их связке с платой.

На что обратить внимание при планировании дисковой конфигурации, если проект опирается на много SATA-устройств?

Так как на плате 8 SATA-портов 6 Гбит/с, важно сразу определить схему подключения и количество устройств; также учитывайте, что если вам нужны альтернативные интерфейсы (не SATA), эта плата может не закрыть требования без добавления контроллеров.
