Артикул: MBD-X11SRM-VF-O

Наличие уточняйте

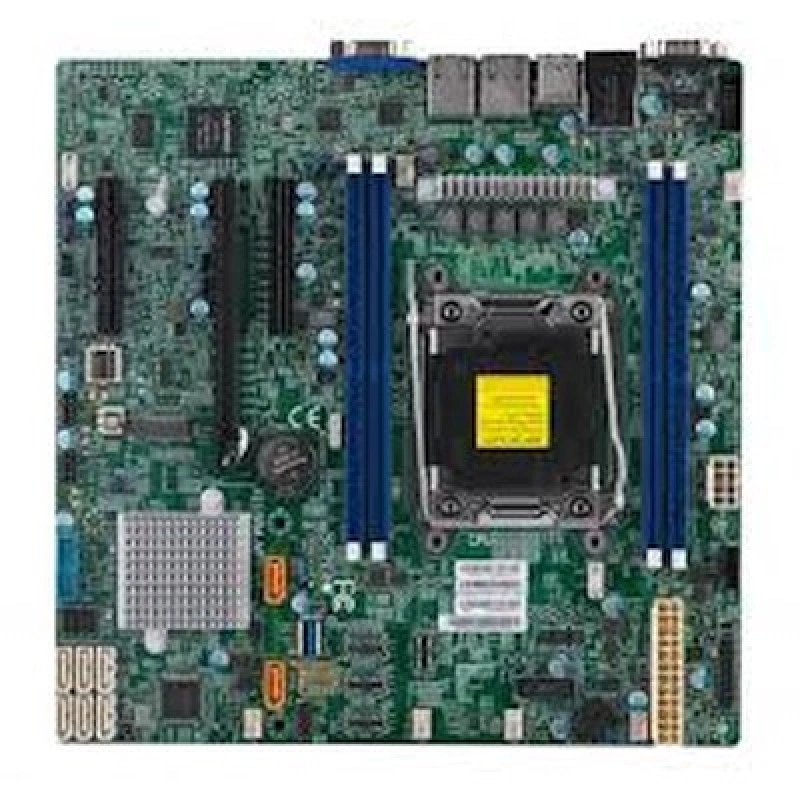

Материнская плата Supermicro MBD-⁠X11SRM-⁠VF-⁠O

Цена последней отгрузки со склада:

29 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRM-VF-O

Материнская плата Supermicro MBD-X11SRM-VF-O предназначена для построения серверной системы на платформе Intel C422 с процессорным разъемом Socket 2066. Формат mATX делает плату удобной для компактных серверных и рабочих конфигураций, где требуется сочетание расширенных возможностей хранения данных, нескольких модулей памяти и встроенной сетевой подсистемы. Модель относится к серверным платам Supermicro и рассчитана на использование совместимых компонентов в рамках соответствующей платформы.

Плата оснащена четырьмя слотами DDR4 и восемью портами SATA3, что позволяет организовать систему с несколькими накопителями и подобрать конфигурацию хранения под задачи сервера. Поддержка SATA RAID расширяет возможности работы с дисковой подсистемой, а встроенный сетевой контроллер i210 и два гигабитных Ethernet-порта обеспечивают базовое сетевое подключение. Маркировка Ret указывает на розничную модификацию изделия, а код MBD-X11SRM-VF-O используется как обозначение данной модели.

Эта материнская плата подходит для сборки серверов и специализированных систем, где важны совместимость с Socket 2066, наличие четырех слотов памяти DDR4 и поддержка нескольких SATA-накопителей. Архитектура платы рассчитана на использование в составе серверного оборудования, а набор интерфейсов позволяет строить конфигурации с акцентом на хранение данных, сетевое подключение и стабильную работу в совместимой платформе Supermicro.

Функциональные возможности

Функциональность X11SRM-VF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16,; 2 PCIe 3.0 x8.
  • Управление: ASPEED AST2500.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SRM-VF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B, CSE-732D4-500B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SRM-VFIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SSM-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2 LAN с Intel Ethernet-контроллер I210-AT; Два GbE LAN с Intel i210-AT
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SRM-VF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 6 шт., Заглушка I/O MCP-260-00042-0N — 1 шт., Краткое руководство QRG MNL-1967-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SRM-VF-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Ядра и потоки
До 18 ядер, 36 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x16,; 2 PCIe 3.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SRM-VF с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
6 шт.; 57.5 cm SATA плоский S-S PBF
Комплект: Краткое руководство QRG MNL-1967-QRG
1 шт.; Краткое руководство по плате
Условия и ограничения
W-2200 CPU is поддерживается on motherboards с BIOS 2.0 или newer upon receiving from Supermicro; до Поддержка 130W (или higher TDP) W-2200 CPUs, BIOS 2.0 & VRM update by Supermicro are требуется

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
microATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 6 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве; PECI; Управление температурным режимом для 6 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.0; SMBIOS 3.0 или новее; Plug and Play (PnP)

Отзывы о товаре

Карина Майская07.09.2025

5/5

Плату поставили в компактный сервер на Socket 2066, после запуска система увидела память и два сетевых порта. Отдельно понравилось, что для 1U корпуса она оказалась удобной по посадке и не пришлось долго возиться с размещением кабелей. Сейчас узел уже в работе, пока нареканий нет.

Плюсы товара

Память и сеть поднялись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какая связка CPU/платформы критична для запуска MBD-X11SRM-VF-O?

Плата рассчитана на Socket 2066 и платформу Intel C422. Поэтому при выборе процессора и сборке конфигурации важно попадать в этот сокет и чипсет, иначе система не будет совместима.

Как RAID и количество SATA-портов стоит учитывать при проектировании дисковой подсистемы?

На плате есть поддержка RAID и 8 портов SATA3. При выборе накопителей важно сразу планировать, как вы распределите диски по SATA-портам, чтобы RAID-массивы и объём хранения соответствовали вашей задаче.

Если вам важна сетевая часть в сервере, какие ограничения по интерфейсам задаёт MBD-X11SRM-VF-O?

Встроены 2 x Gigabit Ethernet, а сетевой контроллер указан как i210. Если в вашей инфраструктуре нужны отдельные сети для разных ролей или повышенная пропускная способность, может потребоваться расширение сетевой функциональности.

Какие риски совместимости по памяти нужно заранее учесть при сборке на MBD-X11SRM-VF-O?

У платы 4 слота DDR4, поэтому объём ОЗУ и состав модулей нужно подбирать в пределах 4 слотов DDR4. При планировании конфигурации учитывайте, что нельзя расширить память сверх этого лимита на самой плате.

Что означает форм-фактор Micro-ATX для размещения MBD-X11SRM-VF-O в корпусе и дальнейшей сборки?

Форм-фактор указан как Micro-ATX. Это важно при выборе корпуса: он должен поддерживать установку Micro-ATX, а компоновка должна позволять подключить 8 SATA-накопителей и организовать разводку к сети.
