Артикул: MBD-X11SRM-F

Наличие уточняйте

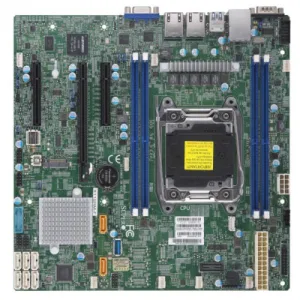

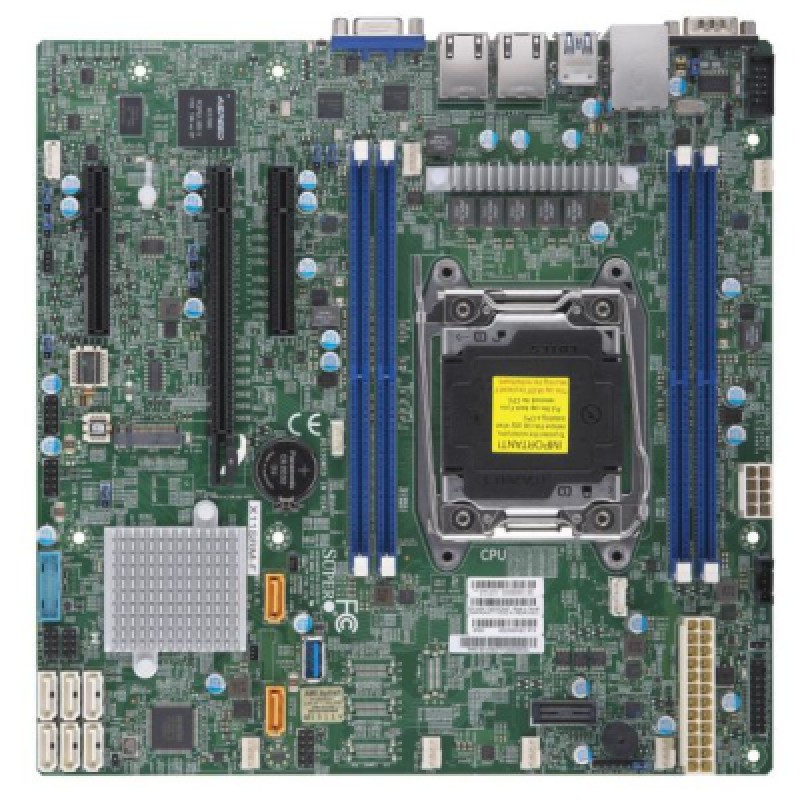

Материнская плата Supermicro MBD-⁠X11SRM-⁠F для Intel Xeon W, Socket FCBGA2066

Цена последней отгрузки со склада:

46 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRM-F

Supermicro MBD-X11SRM-F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X11SRM-F. Вычислительная платформа: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP.

Формат платы — microATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C422. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X11SRM-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16,; 2 PCIe 3.0 x8.
  • Управление: ASPEED AST2500.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SRM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B, CSE-732D4-500B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRM-VFIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SSM-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2 LAN с Intel Ethernet-контроллер I210-AT; Два GbE LAN с Intel i210-AT
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SRM-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRM-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Ядра и потоки
До 18 ядер, 36 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x16,; 2 PCIe 3.0 x8

Комплектация и совместимость

Условия и ограничения
W-2200 CPU is поддерживается on motherboards с BIOS 2.0 или newer upon receiving from Supermicro; до Поддержка 130W (или higher TDP) W-2200 CPUs, BIOS 2.0 & VRM update by Supermicro are требуется

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
microATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C422 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 6 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве; PECI; Управление температурным режимом для 6 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.0; SMBIOS 3.0 или новее; Plug and Play (PnP)

Отзывы о товаре

Зоя Волкова22.02.2026

5/5

Плату ставили в рабочую станцию с Xeon W и большим объемом памяти. После запуска система увидела процессор, а модули ECC RDIMM определились без лишних настроек. Под такой класс сборки решение подошло хорошо.

Плюсы товара

Модули ECC определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски возникают при замене материнской платы, если новый модуль поддерживает только один процессор и сокет FCBGA2066?

Если в вашей текущей сборке был другой тип сокета или использовалась конфигурация с несколькими процессорами, то установка MBD-X11SRM-F потребует пересмотра архитектуры: плата рассчитана на 1×Xeon W family.

Почему при планировании объема ОЗУ важно учитывать ECC RDIMM/LRDIMM и их максимальные пределы для этой платы?

Плата допускает до 128 ГБ ECC RDIMM или до 256 ГБ ECC LRDIMM, поэтому при выборе модулей нужно заранее определиться с типом памяти и целевым объемом, чтобы не получить несовпадение по поддерживаемому сценарию.

Какая ключевая проверка нужна инженеру перед запуском системы на этой плате, чтобы избежать проблем с корректностью памяти?

Плата ориентирована на серверную ECC-память (RDIMM/LRDIMM), поэтому при сборке важно использовать совместимые ECC-модули нужного типа, иначе система может работать не так, как ожидается по отказоустойчивости памяти.

Что нужно проверить по процессорной совместимости, если вы переносите платформу на Intel Xeon W family?

Для MBD-X11SRM-F важно, что процессор должен относиться к Intel Xeon W family и быть рассчитан на сокет FCBGA2066; при несовпадении по платформе сборка будет невозможна.

Как максимальный объем памяти на этой плате соотносится с задачами, где важна работа с большими наборами данных?

Наличие поддержки до 128 ГБ ECC RDIMM или до 256 ГБ ECC LRDIMM позволяет рассчитывать на большие рабочие наборы в рамках поддерживаемого типа памяти, но итоговая емкость зависит от того, какие модули RDIMM или LRDIMM вы установите.
