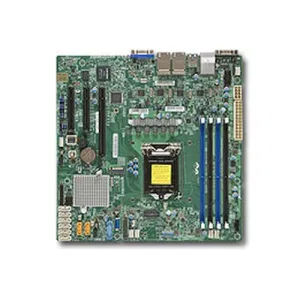

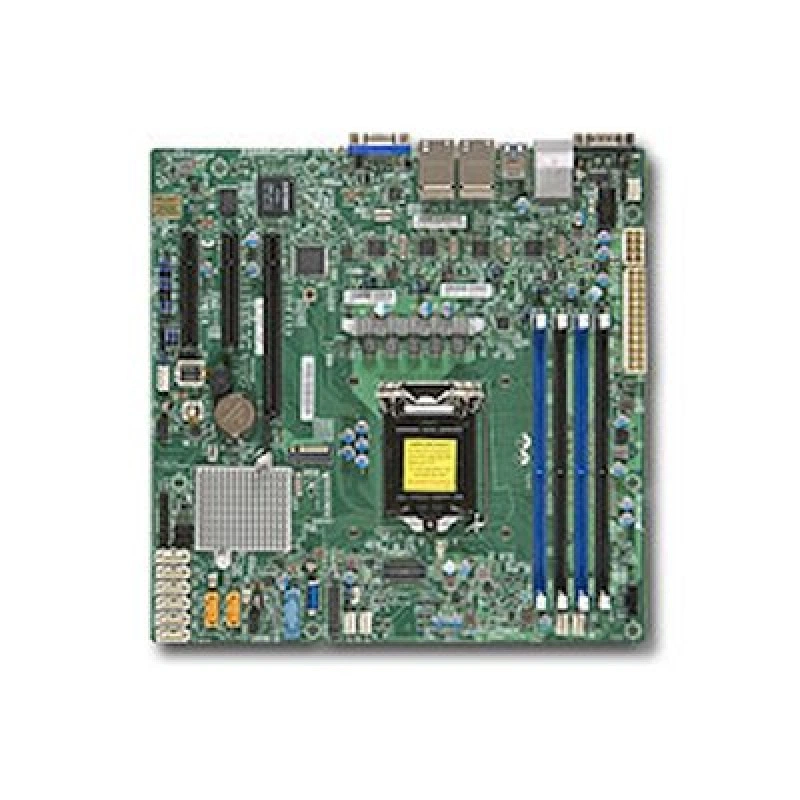

Материнская плата Supermicro MBD-X11SSH-LN4F-O (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro MBD-X11SSH-LN4F-O

Supermicro MBD-X11SSH-LN4F-O - это серверная материнская плата формата Micro-ATX на чипсете Intel C236 и сокете LGA1151. Модель рассчитана на процессоры Intel Xeon E3-1200 v6/v5, а также совместимые Intel Core i3 6-го и 7-го поколений, Pentium и Celeron. Плата относится к серверным решениям Supermicro и подходит для построения компактных систем, где важны поддержка ECC-памяти, несколько слотов расширения, встроенный сетевой контроллер и набор интерфейсов для подключения накопителей и периферии.

Плата поддерживает до 64 ГБ DDR4 ECC UDIMM, имеет 4 слота DIMM и 8 портов SATA3 с поддержкой RAID 0, 1, 5 и 10. Дополнительно предусмотрен разъем M.2 с интерфейсом PCIe 3.0 x2 и форм-фактором 2280. Сетевой контроллер Quad LAN основан на Intel i210-AT, а за базовую графику и IPMI отвечает ASPEED AST2400 BMC. Такая конфигурация делает модель удобной для серверов начального и среднего уровня, где требуется компактная плата с широкими возможностями подключения и штатным удаленным управлением.

Набор интерфейсов включает VGA, два COM-порта, TPM header, пять USB 3.0 и шесть USB 2.0. Для расширения доступны три слота PCIe 3.0. При этом модель может использоваться в системах, где требуется надежная серверная основа с поддержкой нескольких накопителей, сетевых линий и средств администрирования. Артикул MBD-X11SSH-LN4F-O относится к конкретной модификации платы, а ее EOL-статус указывает на завершение жизненного цикла в линейке производителя.

Ключевые особенности MBD-X11SSH-LN4F-O

• Форм-фактор: Micro-ATX.
• Сокет: LGA1151.
• Чипсет: Intel C236.
• Память: до 64 ГБ DDR4 ECC UDIMM.
• Слоты памяти: 4 DIMM.
• Накопители: 8 x SATA3 с RAID 0, 1, 5, 10.
• Сеть: Quad LAN на Intel i210-AT.
• Управление: ASPEED AST2400 BMC, IPMI.

Технические параметры

• Поддерживаемые процессоры: Intel Xeon E3-1200 v6/v5, Intel Core i3 6/7-го поколения, Pentium, Celeron.
• Тип памяти: DDR4 ECC UDIMM.
• Максимальный объем памяти: 64 ГБ.
• Слоты расширения: 3 x PCIe 3.0.
• Разъем M.2: PCIe 3.0 x2, 2280.
• Порты SATA: 8 x SATA3 6 Гбит/с.
• Сетевой контроллер: Intel Ethernet Controller I210-AT.
• BMC: ASPEED AST2400.

Подключение и интерфейсы

• Видео: 1 x VGA.
• Последовательные порты: 2 x COM.
• USB 3.0: 5.
• USB 2.0: 6.
• TPM: header.

Применение

Материнская плата Supermicro MBD-X11SSH-LN4F-O применяется как основа компактных серверов, рабочих узлов и систем хранения, где требуется поддержка серверных процессоров, ECC-памяти и нескольких накопителей SATA. Она подходит для конфигураций с удаленным администрированием, сетевыми задачами и размещением в корпусах формата Micro-ATX.

Модель используют в сборках, которым нужна серверная функциональность без перехода к крупным платформам. Наличие M.2, PCIe-слотов, Quad LAN и встроенного BMC расширяет сценарии применения в локальных серверах, офисных узлах и специализированных рабочих системах.
