Артикул: MBD-X11SSH-LN4F

Наличие уточняйте

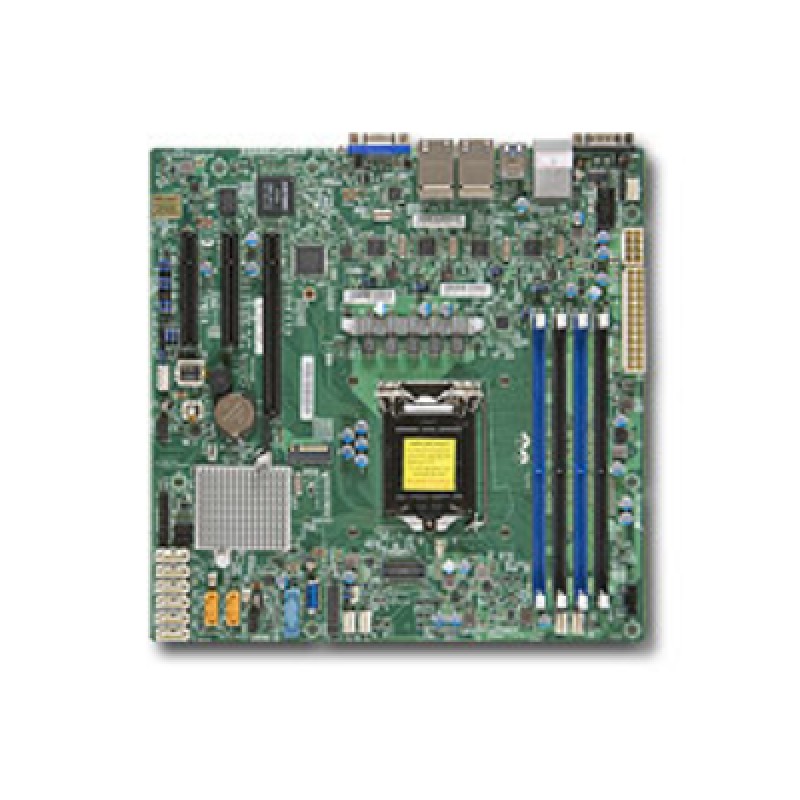

Материнская плата Supermicro MBD-⁠X11SSH-⁠LN4F серверная

Цена последней отгрузки со склада:

20 058 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SSH-LN4F

Материнская плата Supermicro MBD-X11SSH-LN4F - серверная плата формата Micro-ATX, рассчитанная на использование в совместимых серверных и рабочемодульных системах Supermicro. Модель построена на чипсете Intel C236 и использует один процессорный сокет, поэтому подходит для конфигураций, где требуется компактная серверная плата с поддержкой актуальных для своего класса интерфейсов хранения, памяти и сетевых подключений. Формат Micro-ATX 9.6 x 9.6 делает плату удобной для размещения в совместимых корпусах и серверных платформах соответствующего размера.

Плата поддерживает 4 слота DIMM для памяти UDIMM DDR4 с частотой 2133 МГц, а также оснащена 8 портами SATA3 6 Гбит/с и 2 разъемами SATA-DOM, что позволяет организовать гибкую подсистему хранения. Для подключения периферии и расширения предусмотрены 4 сетевых интерфейса 1GbE на контроллерах i210AT и 3 слота PCIe 3.0. Такая конфигурация делает модель практичной основой для серверов начального и среднего уровня, где важны совместимость с серверными компонентами, встроенные сетевые возможности и достаточный набор портов хранения.

Модельный код MBD-X11SSH-LN4F указывает на конкретную модификацию материнской платы Supermicro. Плата ориентирована на серверное применение, имеет компактный формат Micro-ATX и сочетает процессорную платформу Intel C236, четыре слота памяти, набор SATA-портов и сетевые контроллеры i210AT. Это позволяет использовать ее как основу для сборки совместимой серверной системы с акцентом на стабильную работу и удобную интеграцию накопителей.

Функциональные возможности

При проектировании сервера на X11SSH-LN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT.
  • SATA: Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
  • M.2: Интерфейс M.2: PCIe 3.0 x2; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки).
  • Управление: ASPEED AST2400 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSH-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-113MFAC2-R606CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11SSH-LN4FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT
X11SSi-LN4FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 4 LAN с Intel Ethernet-контроллер I210-AT
X11SCH-LN4F8th/9th поколения Intel Core i3/Pentium/Celeron процессор, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB ECC, DDR4-2666MT/s; 4 LAN с Intel Ethernet-контроллер I210; 4 RJ45
X11SSZ-TLN4FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SSH-LN4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SSH-LN4F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 80W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 VGA, 2 COM, TPM колодка
Порты USB
5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT
Слоты PCIe
1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Условия и ограничения
BIOS версия 2.0 или новее is требуется до Поддержка 7-го поколения Intel Core i3 процессоры и Intel Xeon процессор E3-1200 v6 серии

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x2; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; M.2 NGFF разъём; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания; VHD
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2400 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; DMI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Прохор Полянский19.03.2026

5/5

Плату ставили в сервер под один процессор, и она сразу заняла свое место в корпусе Micro-ATX. Четыре слота под DDR4 и восемь SATA пригодились, когда собирали систему хранения без лишних переходников. После запуска сеть поднялась, а диски увиделись в системе.

Плюсы товара

Много SATA и сетевых портов

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

С какими процессорными платформами и корпусами Supermicro эта материнская плата обычно совместима для сборки 1-сокетного сервера?

Плата рассчитана на 1 процессорный сокет и использует чипсет Intel C236, поэтому ее выбирают под совместимые серверные платформы Supermicro с соответствующей процессорной базой и конструктивной компоновкой под Micro-ATX.

Достаточно ли SATA-портов и как лучше планировать дисковую подсистему, если нужно подключить много накопителей?

На плате предусмотрено 8 портов SATA3 6 Гбит/с и 2 разъема SATA-DOM, поэтому при выборе конфигурации сразу учитывайте, сколько дисков вы планируете подключить через SATA, а что удобнее разместить через SATA-DOM.

Какие ограничения по памяти могут появиться при сборке, чтобы не потерять производительность и стабильность?

Плата имеет 4 слота под UDIMM DDR4 и частоту 2133 МГц, поэтому при конфигурации памяти важно подбирать модули, соответствующие этому формату и режиму, чтобы не получить снижение совместимости/работы.

Хватит ли встроенной сетевой части для ваших задач, и что проверить при проектировании сети?

Встроено 4 порта 1GbE на контроллерах i210AT, поэтому при планировании сети учитывайте пропускную способность 1 Гбит/с и согласование с вашей сетевой инфраструктурой (коммутаторами/кабельной разводкой).

Если планируется расширение сервера PCIe-устройствами, какие ограничения по слотам важно учесть заранее?

На плате предусмотрено 3 слота PCIe 3.0, поэтому количество и тип расширений нужно планировать с учетом доступных слотов и компоновки в корпусе Micro-ATX, чтобы не упереться в нехватку интерфейсов.
