Артикул: MBD-X7DVL-3-B

Наличие уточняйте

Supermicro MBD-⁠X7DVL-⁠3-⁠B - серверная материнская плата

Цена последней отгрузки со склада:

33 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

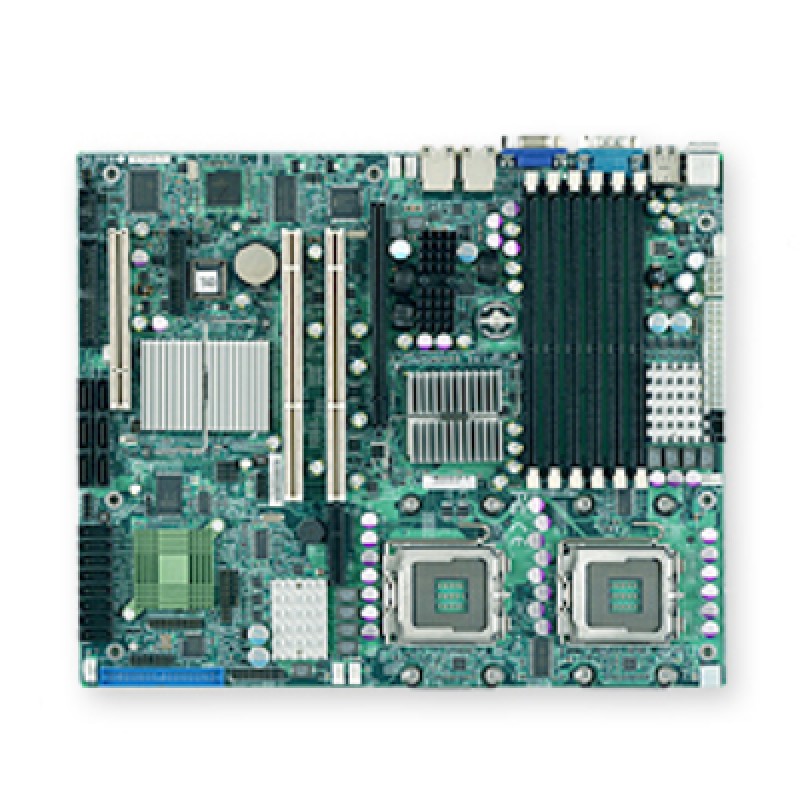

Основная информация о материнской плате Supermicro MBD-X7DVL-3-B

Supermicro MBD-X7DVL-3-B - серверная материнская плата формата ATX для построения платформ на процессорах Intel Xeon серии 5400. Модель рассчитана на установку двух процессоров в исполнении LGA771 и использует чипсет Intel 5000V, что делает ее подходящей для серверных конфигураций с повышенными требованиями к вычислительным ресурсам и подсистеме памяти. Плата ориентирована на рабочие и серверные системы, где важны поддержка двух процессоров, несколько каналов памяти, интерфейсы хранения данных и возможность расширения через слот PCI Express.

Конфигурация платы включает поддержку памяти DDR2-667, интерфейсы SAS и SATA2, а также встроенную графику VGA и два сетевых порта Gigabit Ethernet. Для подключения накопителей предусмотрены 8 портов SAS и 6 портов SATA2, что позволяет организовать серверное хранилище с большим числом дисков. Наличие слота PCI-E x8 расширяет возможности установки дополнительных контроллеров и адаптеров. Такое сочетание характеристик делает плату практичной основой для сборки серверов, систем хранения и специализированных вычислительных узлов на базе совместимых комплектующих Supermicro.

Модель сохраняет баланс между серверной функциональностью, расширяемостью и совместимостью с платформами своего поколения. Она рассчитана на работу в составе систем, где требуется надежная дисковая подсистема, доступ к сетевым интерфейсам без дополнительных плат и поддержка двухпроцессорной архитектуры. Форм-фактор ATX упрощает подбор корпуса и интеграцию в стандартные серверные шасси, а наличие VGA позволяет использовать плату в сервисных и административных сценариях без обязательной установки дискретного графического адаптера.

Плата относится к поколению решений на базе Intel Xeon LGA771 и хорошо подходит для восстановления, расширения или модернизации совместимых серверов Supermicro. При подборе комплектующих важно учитывать совместимость по сокету, типу памяти и интерфейсам накопителей, чтобы система работала в штатном режиме и раскрывала возможности платформы без конфликтов по аппаратной части.

Функциональные возможности

Функциональность X7DVL-3 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC). Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.5cm x 25.4cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom 1068E PCI-E SAS Controller; 8 SAS портов supporting До 8 SAS HDD; RAID 0, 1, 10 Поддержка; ( опционально: AOC-IButton68) RAID 5 Поддержка; Восемь SAS портов; Восемь SAS hard drives поддерживается.
  • USB: 2x USB сзади портов; 2x USB Внутренний колодки для До 4-ports; Всего 6 USB 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC).
  • Охлаждение: Всего of Шесть Проприетарный 4-pin разъёмы вентиляторов supporting До 6 вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; 3-pin вентилятор Поддержка; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X7DVL-3 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-811TQ-520B, CSE-825MTQ-R700LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7DVL-3Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-LДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs; Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-IДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X7DVL-3. Суффикс -B обозначает исполнение Bulk для комплектации системы. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X7DVL-3-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только; 1.5V(AMB)
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000V (Blackford VS) чипсет; MCH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus
Тактовый генератор
ICS932S401EGLF

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HF chip
Видеовыход VGA
1x VGA порт
Графический контроллер
XGI Volari Z7 PCI-E Graphics процессор
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 колодка для ECP / EEP parallel порт
Порты USB
2x USB сзади портов; 2x USB Внутренний колодки для До 4-ports; Всего 6 USB 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1x 32-bit 33MHz PCI (5V) слоты
Слоты PCI-X
1x 64-bit 133MHz PCI-X слот
Универсальный слот
1x (x8) PCI-e слот или; 1x 64-bit 133MHz PCI-X слот

Комплектация и совместимость

Исполнение поставки
Bulk
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.5cm x 25.4cm)
Соответствие FCC
Passed до meet FCC standard requirement
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S); поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SAS
Broadcom 1068E PCI-E SAS Controller; 8 SAS портов supporting До 8 SAS HDD; RAID 0, 1, 10 Поддержка; ( опционально: AOC-IButton68) RAID 5 Поддержка; Восемь SAS портов; Восемь SAS hard drives поддерживается
Контроллер и порты SATA
Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB Поддержка

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть Проприетарный 4-pin разъёмы вентиляторов supporting До 6 вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; 3-pin вентилятор Поддержка; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V; 4-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.60V; Adjustable CPU Clock частота Ratio
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Supsend-State Indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC)
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.3; PCI 2.2; ACPI 1.0; BIOS rescue hot keys; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Оксана Дьякова25.02.2025

4/5

Старую плату заменили в двухпроцессорном сервере, где было важно сохранить SAS и SATA2. После сборки сервер запустился, диски появились в системе, сеть тоже поднялась без лишних настроек. Свою задачу закрыла.

Плюсы товара

Сервер увидел диски сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При модернизации на базе Intel Xeon 5400: какие ключевые ограничения по сокету и памяти нужно учесть, чтобы плата запустилась?

Плата рассчитана на 2 процессора в исполнении LGA771 (Intel Xeon 5400) и использует память DDR2-667. Если в сборке другой сокет или тип/частота памяти — система может не заработать или будет работать некорректно.

Как выбрать дисковую подсистему под эту плату: что важно учитывать при одновременном использовании SAS и SATA2?

На плате предусмотрены отдельные интерфейсы: 8 портов SAS и 6 портов SATA2. При подборе дисков и контроллеров заранее распланируйте, какие носители подключаете по SAS, а какие по SATA2, чтобы не получить нехватку нужного типа интерфейсов.

Какие требования к сетевой части возникают, если вы планируете обойтись встроенными портами Gigabit Ethernet?

Встроены 2 порта Gigabit Ethernet. Для сценариев с более высокой пропускной способностью или специфической сетевой конфигурацией может потребоваться установка дополнительных адаптеров через слот расширения.

Где может возникнуть узкое место при сборке с несколькими контроллерами: как роль играет PCI‑E x8?

Если вы планируете несколько устройств расширения (например, сетевые/хранилищные контроллеры), слот PCI‑E x8 становится ресурсом компоновки. Нужно учитывать, что расширение ограничено доступными слотами и пропускной способностью линии.

Чем может быть полезен встроенный VGA при эксплуатации сервера, и что проверить при отказе графики?

Наличие VGA упрощает локальную настройку и обслуживание без дискретной видеокарты. При проблемах с видеовыводом проверьте подключение к VGA и что система действительно поддерживает запуск с вашей конфигурацией платы и процессоров.
