Артикул: MBD-X7SB3-F-O

Наличие уточняйте

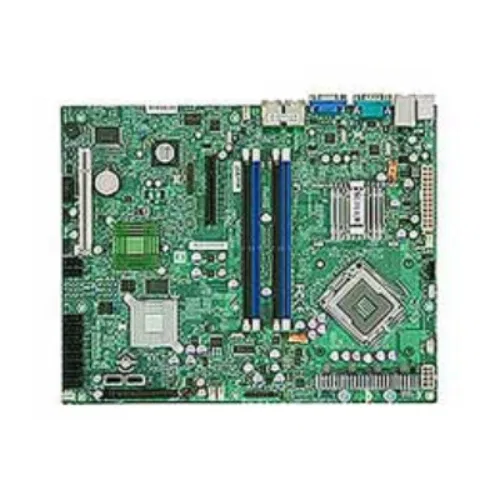

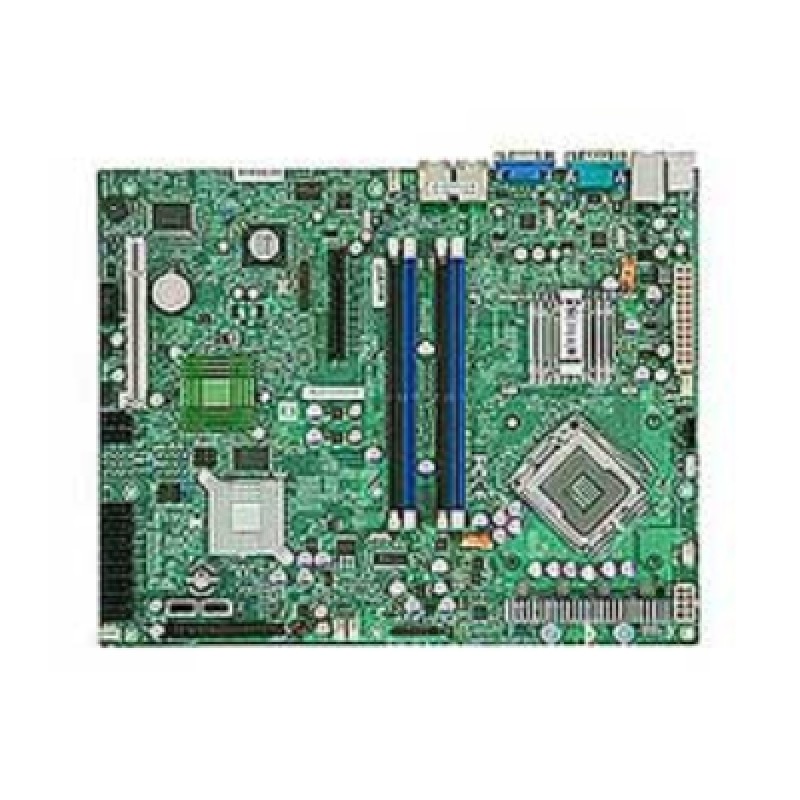

Материнская плата Supermicro MBD-⁠X7SB3-⁠F-⁠O для серверов

Цена последней отгрузки со склада:

70 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7SB3-F-O

Supermicro MBD-X7SB3-F-O - материнская плата для серверных систем Supermicro, предназначенная для сборки и обновления совместимых серверных конфигураций. Модель относится к серверным комплектующим и используется как базовый системный компонент, обеспечивающий подключение процессора, памяти, накопителей и периферийных устройств в рамках совместимой платформы. Точный набор характеристик в исходном описании не приведен, поэтому в тексте сохранены только подтвержденные идентификаторы и общее назначение изделия.

Обозначение MBD-X7SB3-F-O является заводским кодом конкретной модификации платы. Для этой позиции корректно использовать полное название модели и указание на серверное назначение без добавления неподтвержденных сведений о сокете, чипсете, памяти, интерфейсах или форм-факторе. Это позволяет сохранить точность карточки и не смешивать изделие с другими версиями линейки Supermicro.

Материнская плата может применяться в совместимых серверных сборках, где требуется оригинальная плата Supermicro с данным обозначением. При отсутствии детализированного технического блока в карточке товара не добавляются дополнительные параметры, не подтвержденные входными данными.

Функциональные возможности

Плата X7SB3-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается..
  • Форм-фактор и габариты: ATX; 12" x 9.6 ", (30.48cm x 24.38 cm).
  • Оперативная память: Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал).
  • Тип и режимы памяти: DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82574L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 выделенный IPMI порт.
  • SATA: Intel ICH9 SATA2 (3 Gbps) контроллер Встроенный; Два Serial ATA портов (3 Gbps performance); Два SATA hard drives поддерживается.
  • SAS: Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов.
  • PCIe: 1 (x8) PCI-e слот.
  • USB: До 8x USB 2.0 / 1.1 compliant портов; 2 сзади портов; 2 Внутренний колодки + 2 Встроенный.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X7SB3-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X7SB3-FОдин LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82574L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 выделенный IPMI порт
X7SB3Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82574L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7SPE-HFIntel Atom D510 процессорДва 200-pin SO-DIMM слоты; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7SPA-HFIntel Atom D510 процессорДва 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X7SB3-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Manual(s) MNL-1038 — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт., Краткое руководство MNL-1038-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X7SB3-F-O

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал)
Ёмкость модулей DIMM
256 MB, 512 MB, 1 GB, 2GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.
Сокет процессора
LGA775; LGA771
Чипсет
Intel 3210 чипсет; ICH9 +2x Intel 82574L + Broadcom 1068E
Количество процессорных разъёмов
1
Системная шина
1333 / 1066 / 800 MHz system bus
Тактовый генератор
CK505

Интерфейсы и расширение

Super I/O
Winbond 83627DHG chip
Видеовыход VGA
Matrox G200eW 8 MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
До 8x USB 2.0 / 1.1 compliant портов; 2 сзади портов; 2 Внутренний колодки + 2 Встроенный
Последовательные порты
1x Fast UART 16550 serial порт; 1x Внутренний колодка
Сетевые контроллеры
2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82574L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 1x RJ45 выделенный IPMI порт
Слоты PCI
1 32 bit PCI слот
Слоты PCIe
1 (x8) PCI-e слот

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Manual(s) MNL-1038
1 шт.; Материнская плата Manual для X7SB3-F
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Заглушка I/O для X7SB3-F
Комплект: Краткое руководство MNL-1038-QRG
1 шт.; Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6 ", (30.48cm x 24.38 cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SAS
Broadcom SAS1068E RAID 0, 1, 10 Поддержка (опционально: AOC-IButton68) RAID 5 Поддержка; 8 SAS / SATA портов
Порты Serial ATA
Intel ICH9 SATA2 (3 Gbps) контроллер Встроенный; Два Serial ATA портов (3 Gbps performance); Два SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; состояние monitor с firmware / software скорость управление; Мониторинг состояния для включения и выключения; Поддержка 3-pin и 4-pin Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор разъём
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер ( +1.8V, +3.3V, +5, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, чипсет); CPU Core 4-фазный регулятор напряжения с автоматическим определением от 0.3750V-1.6000V; Adjustable CPU clock частота ratio (только available when CPU is поддерживается)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Thermal Monitor (TM2) Поддержка; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5 Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания; Внутренний/External modem remote ring-on; Suspend to RAM(STR)

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; W83627DHG(PECI Поддержка)
Тип BIOS
16Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450
Функции BIOS
Plug and Play (PnP); DMI 2.3 Поддержка; PCI 2.2; ACPI 1.0/2.0; SMBIOS 2.3; Поддержка USB-клавиатуры

Отзывы о товаре

Зоя Мельникова16.06.2025

4/5

Эту плату взяли для восстановления рабочей машины. Назначение было простое, вернуть сервер в строй после сбоя старой платы. После установки система увидела процессор и память, дальше сборка загрузилась без лишних действий. Сейчас устройство уже несколько дней в работе.

Плюсы товара

Плата быстро вернула сервер в работу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При замене платы SuperMicro какую информацию нужно сверить с текущим сервером, чтобы не ошибиться с модификацией MBD-X7SB3-F-O?

Нужно опираться на точное заводское обозначение MBD-X7SB3-F-O и подбирать замену в совместимую серверную конфигурацию SuperMicro. Если в сервере установлена другая ревизия/код платы, возможна несовместимость по разъемам и компоновке.

Какие риски возникают, если поставить эту плату в сервер, где уже используется не SuperMicro или другая линейка совместимых плат?

Риск в том, что плата может не совпасть по ожидаемым разъемам/интерфейсам и по компоновке серверной платформы. Без детальных характеристик из карточки лучше уточнять совместимость по текущей конфигурации шасси и плате-аналогу.

Что важно проверить перед заказом этой материнской платы для модернизации: только модель или также остальную платформу?

Одной модели недостаточно. По смыслу карточки плата предназначена для совместимых серверных сборок SuperMicro, поэтому нужно сверить, что процессор/память/накопители/периферия в сервере рассчитаны под выбранную платформу и ожидаемые интерфейсы этой версии платы.
