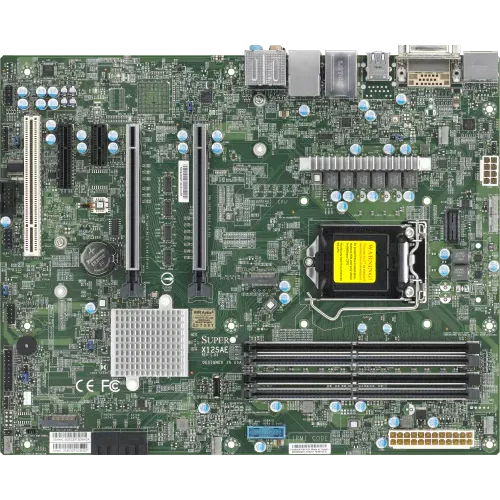

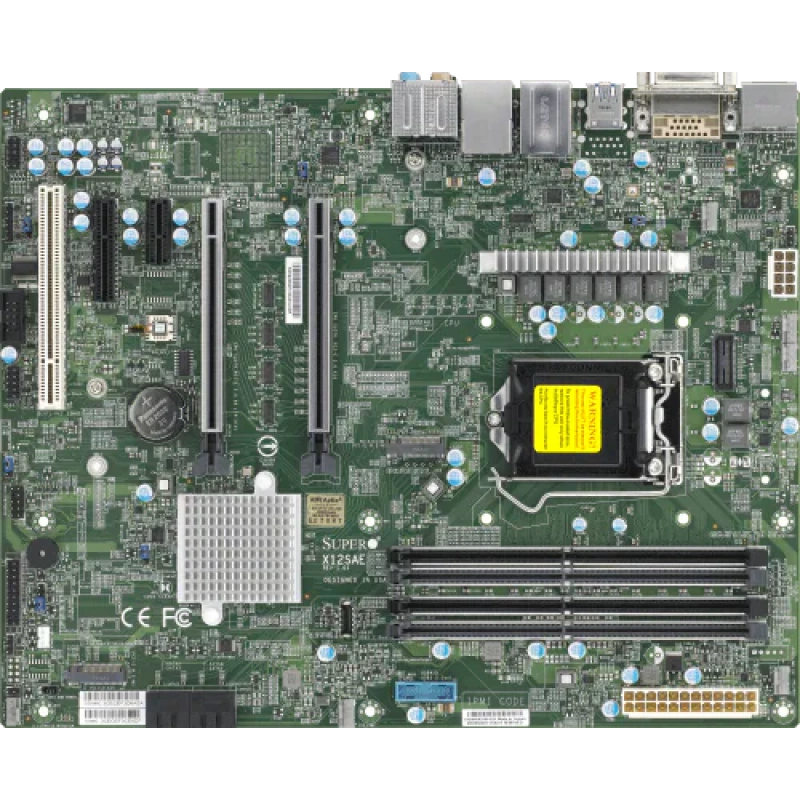

Материнская плата Supermicro X12SAE MBD-X12SAE (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Supermicro X12SAE - материнская плата формата ATX для рабочей станции и систем на базе платформы Intel LGA-1200. Модель предназначена для процессоров Intel Xeon W-1200 и настольных процессоров 10-го поколения Intel Core i9, Core i7, Core i5 и Core i3. Плата поддерживает одно процессорное гнездо Socket H5, рассчитана на тепловой пакет до 125 Вт и ориентирована на сборки, где важны производительность, расширяемость и предсказуемая совместимость с комплектующими для платформы Intel W480/W480E.

Функциональные возможности MBD-X12SAE

Плата сочетает поддержку современного процессорного семейства, четырех слотов памяти DDR4 и набора интерфейсов, достаточного для рабочих станций и универсальных систем. На борту предусмотрены два сетевых контроллера Intel, интерфейсы подключения накопителей SATA и M.2, видеовыходы для использования встроенной графики процессора, а также базовые средства управления питанием, восстановления и защиты. Конфигурация делает модель подходящей для сборок общего назначения, рабочих станций и компактных систем, где требуется серверная логика платформы Supermicro без избыточных функций.

• Поддержка Intel Xeon W-1200 и 10th Gen Intel Core i9/i7/i5/i3.
• Односокетная платформа LGA-1200 с поддержкой CPU до 125 Вт.
• Чипсет Intel W480/W480E.
• 4 слота DIMM и до 128 ГБ памяти DDR4-2933 MT/s.
• Два сетевых контроллера Intel, включая i225V и I219LM с поддержкой AMT/vPro.
• 2 разъема M.2 с поддержкой PCIe 3.0 x4 и RAID 0/1.
• 4 порта SATA3 6 Гбит/с с RAID 0, 1, 5, 10.
• Видеовыходы DisplayPort, HDMI и DVI-D.
• BIOS AMI на 256 MB SPI Flash, ACPI 6.0, Plug and Play, SMBIOS 3.0+.
• TPM 2.0 и функции Power-on recovery, Wake-on-LAN, мониторинг питания.

Технические особенности

Идентификаторы и форм-фактор

• Артикул продукта: MBD-X12SAE.
• Форм-фактор: ATX.
• Размеры: 12" x 9.6" (30.48 cm x 24.38 cm).
• Серия: X12SAE.

Процессорная подсистема

• Поддерживаемые процессоры: Intel Xeon W-1200 и 10th Gen Intel Core i9/Core i7/Core i5/Core i3.
• Сокет: Single Socket LGA-1200 (Socket H5).
• Максимальный TDP: до 125 Вт.
• Количество ядер: до 10.

Оперативная память

• 4 слота DIMM.
• До 128 ГБ Unbuffered ECC/non-ECC UDIMM.
• Поддержка DDR4-2933 MT/s.
• Поддерживаемые модули: 2 ГБ, 4 ГБ, 8 ГБ, 16 ГБ, 32 ГБ.
• Напряжение памяти: 1.2 В.

Накопители и хранение данных

• 4 порта SATA3 6 Гбит/с через контроллер Intel W480/W480E.
• Поддержка RAID 0, 1, 5, 10 для SATA.
• 2 разъема M.2 PCIe 3.0 x4.
• Поддержка RAID 0 и 1 для M.2.
• Форм-факторы M.2: 2280 и 22110.
• Ключ M-Key.

Слоты расширения и шины

• 1 слот PCIe 3.0 x4.
• 2 слота PCIe 3.0 x16 с режимами 16/NA или 8/8.
• 1 слот PCIe 3.0 x1.
• 1 слот 5V PCI 32-bit.

Подключение и интерфейсы

• 2 порта RJ45.
• 2 порта USB 3.2 Gen1 Type-A.
• 1 видеовыход DisplayPort.
• 1 видеовыход HDMI.
• 1 видеовыход DVI-D.
• 1 последовательный порт COM.

Сетевые возможности

• Intel Ethernet i225V.
• Intel PHY I219LM LAN controller.
• AMT/vPro support.

BIOS и системное ПО

• 256 MB SPI Flash with AMI BIOS.
• ACPI 6.0.
• Plug and Play (PnP).
• BIOS rescue hot keys.
• Riser card auto-detection support.
• SMBIOS 3.0 or later.

Функции и безопасность

• TPM 2.0.
• Wake-on-LAN.
• Power-on mode for AC power recovery.
• ACPI Power Management.
• Power supply monitoring.
• Power button override mechanism.
• Chassis intrusion detection.
• CPU thermal trip support for processor protection.

Управление и ПО

• Supermicro Server Manager (SSM).
• Supermicro Update Manager (SUM).
• Supermicro SuperDoctor 5 (SD5).
• Super Diagnostics Offline (SDO).
• SuperServer Automation Assistant (SAA).
• System Management Software: SuperDoctor 5.

Условия эксплуатации

• Рабочий температурный диапазон: 0 °C - 50 °C.

Применение

Плата рассчитана на сборку рабочей станции, универсального производительного компьютера или компактной платформы на базе Intel LGA-1200. Она подходит для задач, где нужны многопоточная вычислительная нагрузка, несколько накопителей SATA, возможность установки NVMe-накопителей M.2, подключение двух сетевых линий и наличие видеовыходов без обязательной дискретной графики. Решение будет уместно в рабочих системах для проектирования, инженерных расчетов, офисной инфраструктуры, локальных серверных узлах и других конфигурациях, где важны стабильность платформы и широкий набор встроенных интерфейсов.

Совместимость

• Совместима с процессорами Intel Xeon W-1200 и 10th Gen Intel Core i9/Core i7/Core i5/Core i3.
• Поддерживает память Unbuffered ECC/non-ECC UDIMM DDR4.
• Рекомендована для шасси и систем, соответствующих ATX и требованиям по TDP до 125 Вт.
• Плата поддерживает TPM security module AOM-TPM-9670V как опцию.
• Поддерживаемые охлаждающие модули и опциональные комплектующие: SNK-P0051AP4 и SNK-P3002A.

Комплектация

• Bulk package: I/O Shield MCP-260-00151-0N, 2 SATA cables CBL-0044L.
• Retail package: I/O Shield MCP-260-00151-0N, Quick Reference Guide MNL-2263-QRG, 4 SATA cables CBL-0044L.

Логистические данные

• Габариты платы: 12" x 9.6" (30.48 cm x 24.38 cm).
• Рабочий диапазон температуры: 0 °C - 50 °C.

Упаковка и маркировка

• Product SKU: MBD-X12SAE.
• Печатная маркировка и внутренний артикул Supermicro: X12SAE / MBD-X12SAE.
