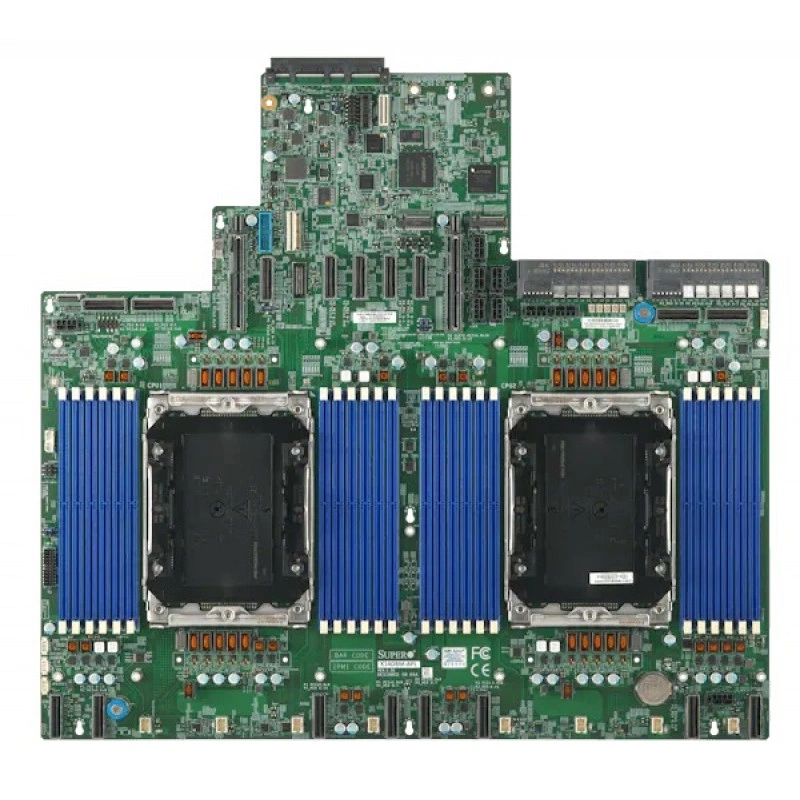

Материнская плата Supermicro X14DBM-APL MBD-X14DBM-APL

Основная информация о материнской плате Supermicro MBD-X14DBM-APL

Supermicro MBD-X14DBM-APL объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X14DBM-APL. Вычислительная платформа: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры.

Формат платы — Проприетарный. Её габариты составляют 17" x 15.565" (43.18cm x 39.54cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X14DBM-APL задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры.
• Форм-фактор и габариты: Проприетарный; 17" x 15.565" (43.18cm x 39.54cm).
• Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка..
• M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
• PCIe: 16 PCIe 5.0 x8 через MCIO разъём слоты.
• Охлаждение: Защита CPU при перегреве.
• Безопасность: Trusted Platform Module (TPM) 2.0.
• Форм-фактор: Проприетарный.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14DBM-APL подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14DBM-APL. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
