Артикул: MBD-X14SBGM

Наличие уточняйте

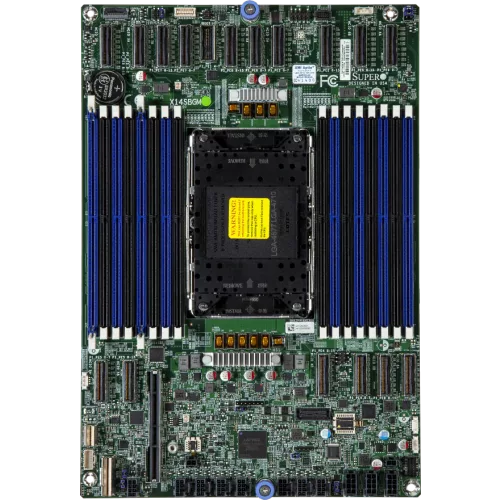

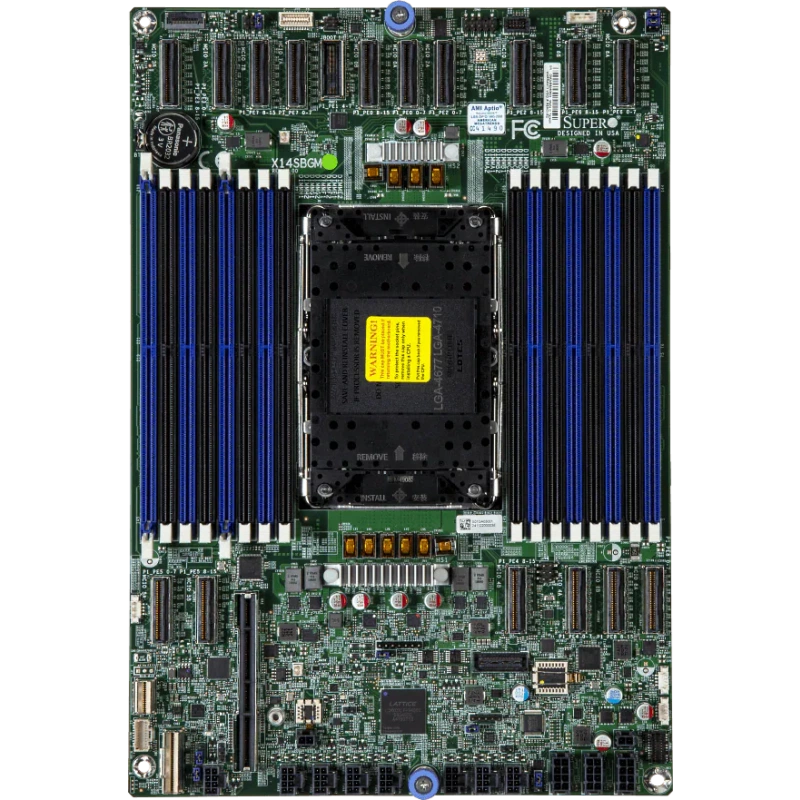

Материнская плата Supermicro X14SBGM MBD-⁠X14SBGM

Цена последней отгрузки со склада:

89 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SBGM - серверная материнская плата формата Proprietary, рассчитанная на использование в составе SuperServer Only. Модель предназначена для платформы с одним процессором Intel Xeon 6700-series с P-cores и сокетом Single Socket E2 (LGA-4710). Плата относится к классу серверных компонентов и ориентирована на высокопроизводительные вычислительные системы, где важны поддержка большого объема памяти, расширенные возможности хранения и актуальные интерфейсы подключения.

Функциональные возможности

Практическая задача X14SBGM — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-cores.
  • Форм-фактор и габариты: Проприетарный; 12.03" x 8.265".
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM.
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
  • Охлаждение: 9x 8-pin разъёмы вентиляторов (До 9 вентиляторов); Регулировка оборотов вентиляторов.
  • Системная логика: Система на кристалле SoC.
  • Безопасность: 1 TPM 2.0 колодка; Trusted Platform Module (TPM) 2.0.
  • Форм-фактор: Проприетарный.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBGM подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-cores. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SBGM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-coresКоличество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM
X14SBPM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.0 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 1 GbE Dedicated BMC LAN порт(ы); 1 RJ45 10GbE с Intel E610
X14SBHM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14SBT-G1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBGM. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SBGM

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
До 80C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.03" x 8.265"
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
9x 8-pin разъёмы вентиляторов (До 9 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО

Отзывы о товаре

trailmaker9208.10.2025

5/5

Собирали новый сервер на двухпроцессорной платформе, но здесь нужен был только один CPU. Плата встала в шасси без доработок, после старта система сразу увидела процессор и память. Для нашей сборки это оказался понятный вариант, дальше уже пошла обычная настройка.

Плюсы товара

Плата сразу принялась системой

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Можно ли поставить эту плату в шасси/сервер не от Supermicro, или она требует конкретной платформы SuperServer Only?

По карточке плата предназначена для SuperServer Only и указана как совместимая с определенными серверными шасси Supermicro (например, SYS-212GB-NR и SYS-212GB-FNR). Для корректной установки и работы нужно подбирать шасси/платформу под этот тип.

Какие требования по версии BIOS нужно учесть, чтобы она корректно поддерживала Intel Xeon 6700-series с P-cores?

Для поддержки Intel Xeon 6700-series с P-cores в этой платформе важно, чтобы BIOS был актуальным (в карточке для связанных моделей указано требование BIOS 1.2+). Перед внедрением проверьте версию BIOS в целевом сервере.

В чем практический смысл выбора RDIMM vs MRDIMM при установке максимального объема памяти?

Плата поддерживает RDIMM и MRDIMM, но максимальный объем зависит от типа модулей и режима размещения: для 1DPC у RDIMM указан верхний предел до 1 ТБ, а у MRDIMM — до 512 ГБ. Перед заказом оцените, какие модули и режим 1DPC/2DPC вы планируете использовать.

Есть ли ограничения по PCIe и накопителям, которые важны при подборе NVMe-устройств и плат расширения?

На плате заявлены 16 линий PCIe 5.0 x8 MCIO и два M.2 слота PCIe 5.0 x2 (2280/22110, M-key). Поэтому при компоновке важно учитывать, что M.2 — только 2 разъема и они работают по PCIe 5.0 x2, а расширение PCIe строится через указанные линии/разъемы.

Какие функции мониторинга и защиты стоит проверить перед вводом в эксплуатацию, если важна отказоустойчивость и контроль питания?

Плата поддерживает ECC (исправление одиночных ошибок и обнаружение двойных), аппаратный мониторинг напряжений (+12V, +3.3V, +5V, +5V standby, VBAT и CPU) и заявлены средства управления через system management utility. Также предусмотрен TPM 2.0 header и поддержка TPM 2.0, что важно для защищенных сценариев.
