Артикул: MBD-H12SSFR-AN6

Наличие уточняйте

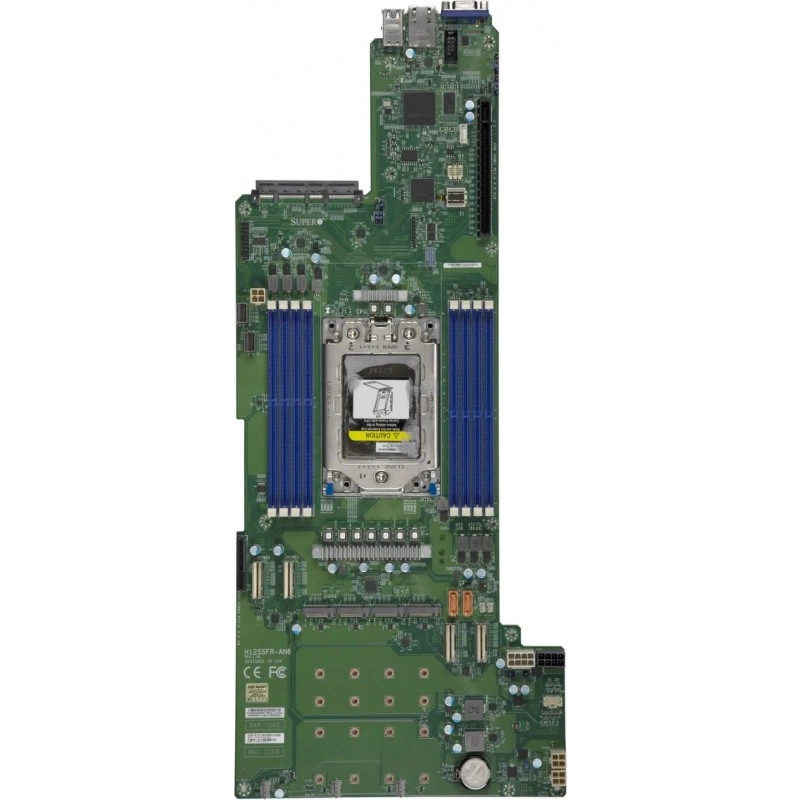

Материнская плата Supermicro H12SSFR-⁠AN6 (For A+ Server Only) MBD-⁠H12SSFR-⁠AN6

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSFR-AN6

Материнская плата Supermicro MBD-H12SSFR-AN6 предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H12SSFR-AN6. Поддерживаемая процессорная конфигурация: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.

Формат платы — Проприетарный FatTwin. Её габариты составляют 8.53" x 20.19". Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность H12SSFR-AN6 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: Проприетарный FatTwin; 8.53" x 20.19".
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: 1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов.
  • M.2: Interface: 4 SATA/PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 1 PCI-E 4.0 x16 Right Райзер слот; 1 PCI-E 4.0 x8 Left Райзер слот; 1 PCI-E 4.0 x16 AIOM LAN Networking слот.
  • USB: 2 USB 3.0 портов (сзади).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H12SSFR-AN6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H12SSFR-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
H12SSFF-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 16 DIMM; 8-channel шина памяти; 1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; Flexible networking provided через AIOM; 1 Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45 Выделенная LAN IPMI порт
H12SSG-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H12SSFR-AN6. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H12SSFR-AN6

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2600 BMC; 1 VGA порт (сзади)
Порты USB
2 USB 3.0 портов (сзади)
Сетевые контроллеры
1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC
Сетевые порты
Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 4.0 x16 Right Райзер слот; 1 PCI-E 4.0 x8 Left Райзер слот; 1 PCI-E 4.0 x16 AIOM LAN Networking слот

Комплектация и совместимость

Поддерживаемые модели
AS -F1114S-RNTR; AS -F2014S-RNTR

Конструкция и условия эксплуатации

Габариты
8.53" x 20.19"
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный FatTwin

Накопители

NVMe
4 Внутренний NVMe портов
Контроллер и порты SATA
SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов
Подключение SATA/NVMe
8 SATA3 или 2 NVMe через SlimSAS
Разъёмы M.2
Interface: 4 SATA/PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
До 3 состояние вентиляторов контроль оборотов; До 3x 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (колодка); 2 SuperDOM power разъёмы; 1 TPM 1.2/2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 3x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1
