Артикул: MBD-H12SSG-AN6

Наличие уточняйте

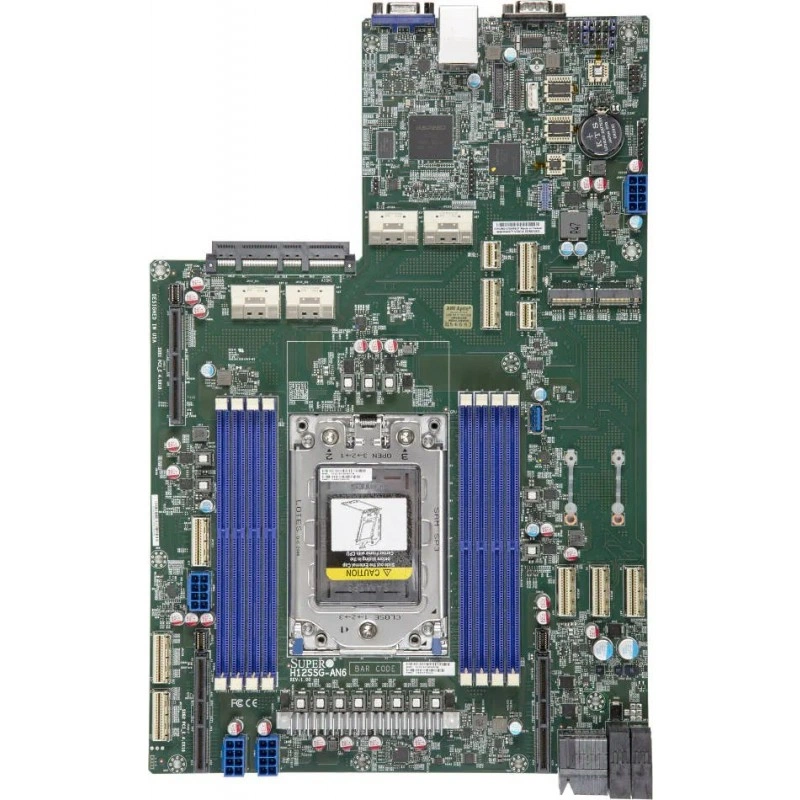

Материнская плата Supermicro H12SSG-⁠AN6 (For A+ Server Only) MBD-⁠H12SSG-⁠AN6

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSG-AN6

Материнская плата Supermicro MBD-H12SSG-AN6 предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H12SSG-AN6. Поддерживаемая процессорная конфигурация: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.

Формат платы — Проприетарный. Её габариты составляют 9.6" x 14.5". Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата H12SSG-AN6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: Проприетарный; 9.6" x 14.5".
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт.
  • M.2: Interface: 2 PCI-E 4.0 x4; Формат: 2242, 2260, 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 4.0 x16 Райзер слоты; 9 PCI-E 4.0 x8 SlimSAS; 2 PCI-E 4.0 x4 SlimSAS; 1 PCI-E 4.0 x16 AIOM LAN Networking слот.
  • USB: 2 USB 3.0 портов (сзади).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC.
  • Охлаждение: состояние вентиляторов контроль оборотов; вентилятор колодка; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H12SSG-AN6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H12SSG-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
H12SSG-ANP6Один AMD Ryzen Threadripper PRO 5000WX/3000WX серии; разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; Flexible networking provided через AIOM; 1 Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45 Выделенная LAN IPMI порт
H12SSFR-AN6Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 1 PCI-E 4.0 x16 AIOM LAN Networking слот; ATEN IPMI (Dedicated) from ASPEED AST2600 BMC; Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H12SSG-AN6. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H12SSG-AN6

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2600 BMC; 1 VGA порт (сзади)
Порты USB
2 USB 3.0 портов (сзади)
Сетевые контроллеры
LAN Networking provided через AIOM; выделенный IPMI через Realtek RTL8211F PHY
Сетевые порты
Provided через AIOM; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 4.0 x16 Райзер слоты; 9 PCI-E 4.0 x8 SlimSAS; 2 PCI-E 4.0 x4 SlimSAS; 1 PCI-E 4.0 x16 AIOM LAN Networking слот

Комплектация и совместимость

Поддерживаемые модели
AS -2114GT-DNR

Конструкция и условия эксплуатации

Габариты
9.6" x 14.5"
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

NVMe
2 NVMe через SlimSAS
Разъёмы M.2
Interface: 2 PCI-E 4.0 x4; Формат: 2242, 2260, 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
состояние вентиляторов контроль оборотов; вентилятор колодка; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (колодка); 1 TPM 1.2/2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, 3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 6.2; Поддержка USB-клавиатуры; SMBIOS 3.1.1
