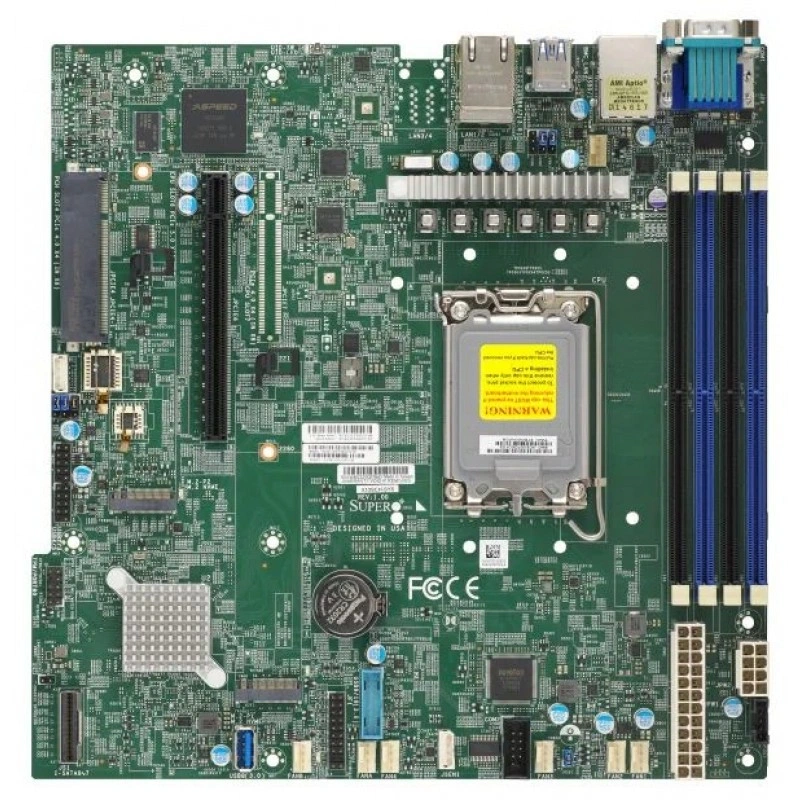

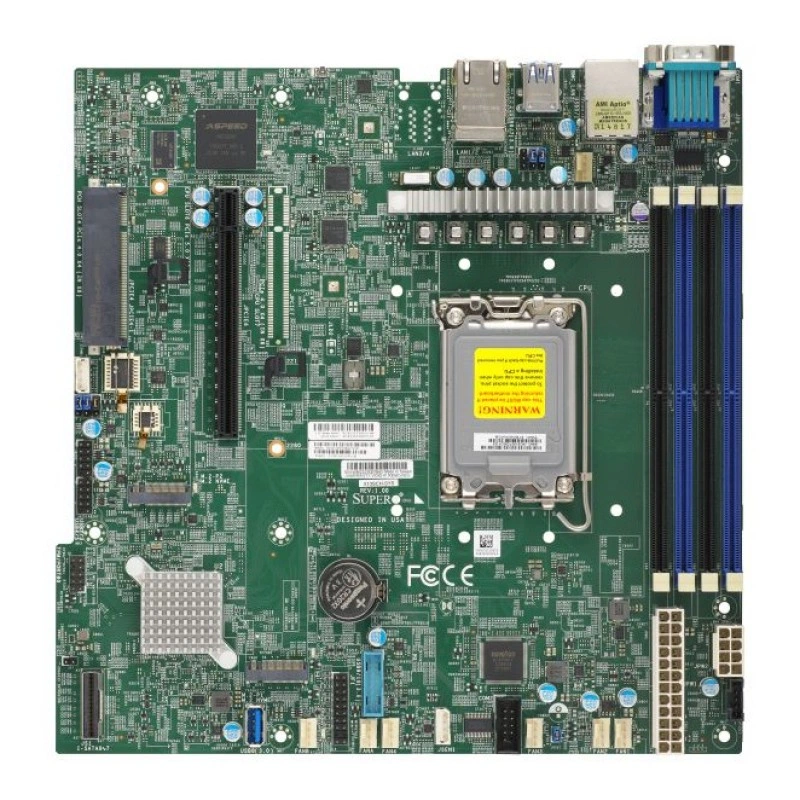

Материнская плата Supermicro X13SCH-SYS ( For SuperServer Only ) MBD-X13SCH-SYS

Основная информация о материнской плате Supermicro MBD-X13SCH-SYS

Материнская плата Supermicro MBD-X13SCH-SYS предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X13SCH-SYS. Поддерживаемая процессорная конфигурация: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C266. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4400MT/s ECC DDR5 UDIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X13SCH-SYS проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

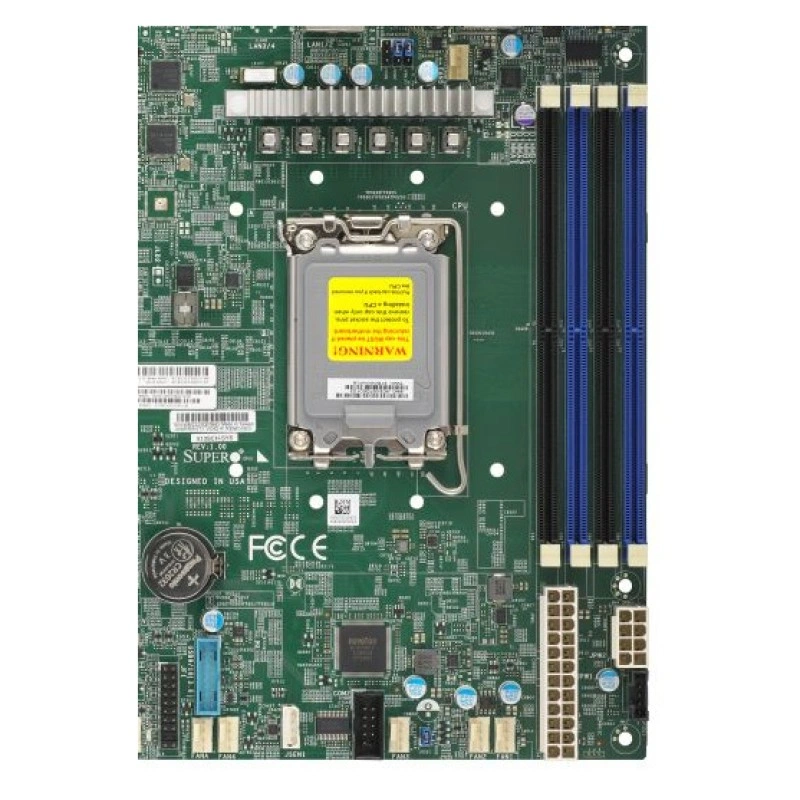

• Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4400MT/s ECC DDR5 UDIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM.
• Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер.

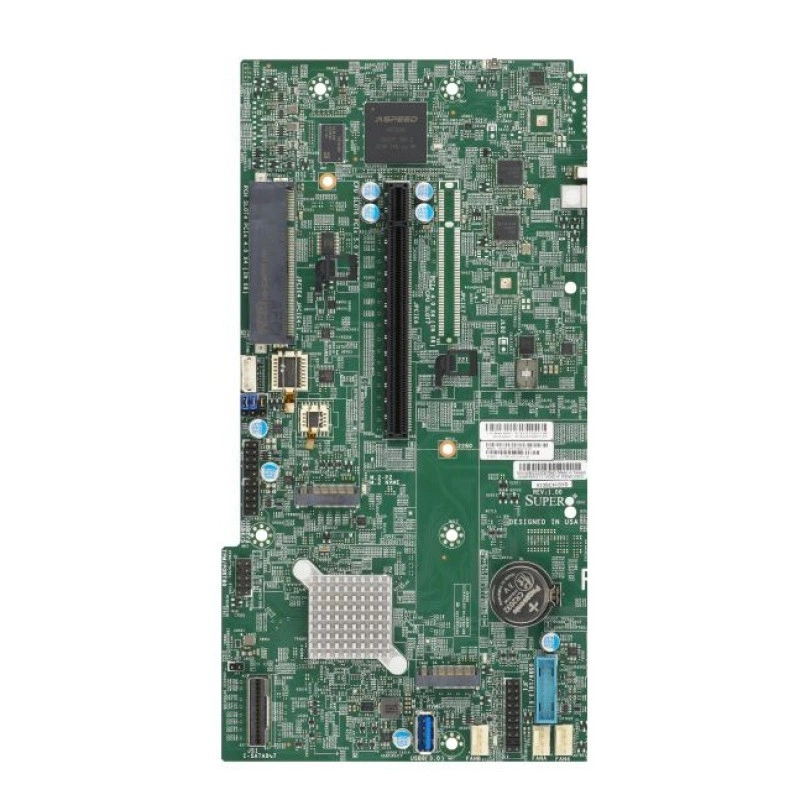

• SATA: 8 SATA (6Gbps) через Intel C266; RAID 0/1/5/10 Поддержка; через SlimSAS; Intel C266 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
• PCIe: 1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x4 (в x8) слот.
• USB: 2 USB 2.0 порт(ы) (сзади); 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 1 USB 3.2 Gen1 Type-A порт(ы); 5 USB 3.2 Gen1 портов (2 сзади + 1 Type A + 2 через внутреннюю колодку); 6 USB 2.0 портов (2 сзади + 4 через внутреннюю колодку).
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 7 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SCH-SYS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4400MT/s ECC DDR5 UDIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SCH-SYS. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
