Артикул: MBD-X14SAV-LVDS

Наличие уточняйте

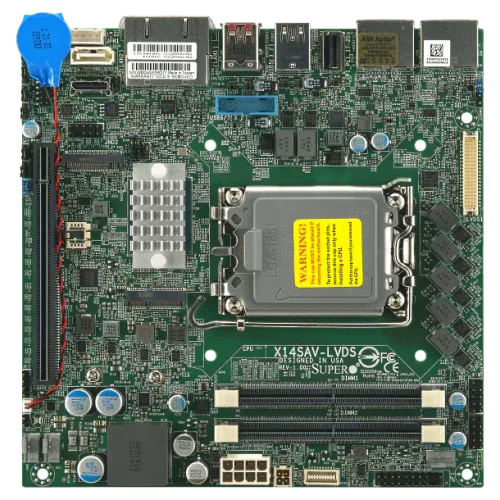

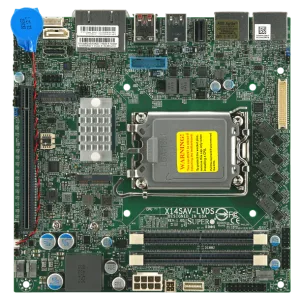

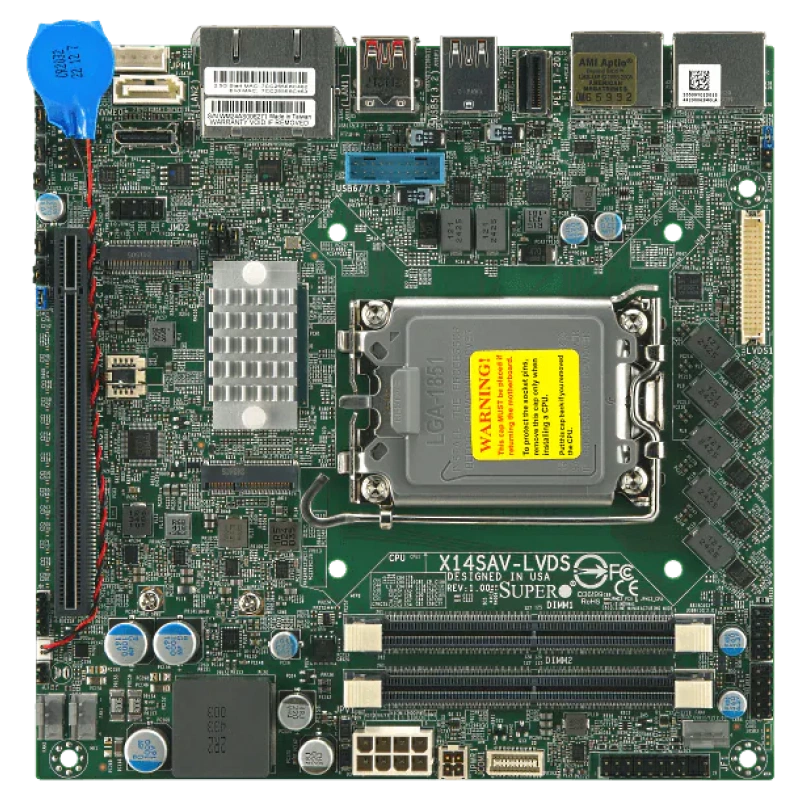

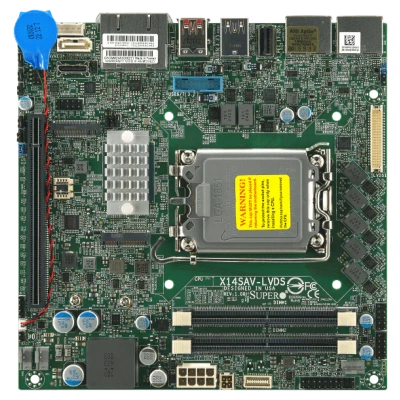

Материнская плата X14SAV-⁠LVDS Supermicro MBD-⁠X14SAV-⁠LVDS

Цена последней отгрузки со склада:

73 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SAV-LVDS - материнская плата формата Mini-ITX для встраиваемых систем и компактных серверных платформ. Модель построена на базе Intel W880 и рассчитана на использование процессоров Intel Core Ultra 9/7/5 Series 2 в исполнении LGA-1851. Плата поддерживает один процессорный разъём, оперативную память DDR5 SO-DIMM/CSODIMM, набор современных интерфейсов для накопителей, сети, видео и управления питанием.

Конструкция ориентирована на использование в компактных системах, где важны плотная компоновка, наличие нескольких видеовыходов, поддержка промышленных сценариев питания и наличие функций аппаратной защиты. Устройство также подходит для сборки готовых решений на базе совместимого шасси и для интеграции в компактные embedded-платформы.

Функциональные возможности

Плата X14SAV-LVDS задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты.
  • Сеть: 2 LAN с Intel I226LM Ethernet-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
  • SATA: 1 SATA (6Gbps); Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280); 1 M.2 PCIe 2.0 x1 слот (E-key 2230; USB 2.0).
  • PCIe: 1 PCIe 5.0 x16 слот.
  • USB: 4 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 3 порт(ы) (колодка); 3 USB 3.2Gen2x1 Type-A порт(ы) (сзади); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4) 1 PCIe 4.0 x4 MCIO порт 1 M.2 M-Key 2280 (PCIe 5.0 x4) 1 M.2 E-Key 2230 (PCIe 4.0 x1/USB 2.0).
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов).
  • Видео: 1 LVDS порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI 2.1 (сзади).

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAV-LVDS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAV-LVDS1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAV-TLN4F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SAV-LVDS. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SAV-LVDS

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7)
Ёмкость и слоты памяти
До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты
Ёмкость модулей DIMM
SO-DIMM:8GB, 16GB, 24GB, 32GB, 48GB
Количество разъёмов DIMM
2

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры
Сокет процессора
LGA-1851
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 LVDS порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI 2.1 (сзади)
Конфигурация PCIe
1 PCIe 5.0 x16 слот
Порты USB
4 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 3 порт(ы) (колодка); 3 USB 3.2Gen2x1 Type-A порт(ы) (сзади); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4) 1 PCIe 4.0 x4 MCIO порт 1 M.2 M-Key 2280 (PCIe 5.0 x4) 1 M.2 E-Key 2230 (PCIe 4.0 x1/USB 2.0)
Последовательные порты
2 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel I226LM Ethernet-контроллер
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
Сетевые порты
2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер)

Комплектация и совместимость

Условия и ограничения
поддержка До 65W TDP CPUs

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Форм-фактор
Mini-ITX

Накопители

Контроллер и порты SATA
1 SATA (6Gbps); Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 5.0 x4 слот (M-key 2280); 1 M.2 PCIe 2.0 x1 слот (E-key 2230; USB 2.0)

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов)
Дополнительные функции
8-pin 12-24V DC Power разъём; Управление питанием ACPI; Разъём питания ATX; Разъём датчика вскрытия корпуса; M.2 NGFF разъём; RoHS; Системное управление; WOL
Контроль напряжений
+1.8V,+3.3V,3 -fan состояние,3 вентиляторов с контролем оборотов,Напряжение чипсета,Температура CPU,Регулировка оборотов вентиляторов,HT,Мониторинг Напряжения ядер CPU,Индикатор питания,PWM Регулировка оборотов вентиляторов,Системное управление,Температура системы,Управление температурным режимом для 3 разъёмы вентиляторов,VBAT

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA)
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Инна Денисова12.02.2026

5/5

Ставили эту Mini ITX плату в компактное устройство, где было важно уложиться в небольшое пространство. После подключения экран и сеть заработали сразу, а DC питание 12 24 В оказалось кстати. В итоге устройство быстро собрали и запустили.

Плюсы товара

Компактная плата с удобным питанием

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что важно проверить по питанию X14SAV-LVDS перед установкой в промышленное или компактное шасси?

Плата рассчитана на 12–24 В DC через 8-pin разъём и дополнительно указана совместимость с ATX power connector/power source. Перед сборкой убедитесь, что в корпусе доступен нужный тип питания и корректный разъём.

При конфигурации памяти как избежать ошибки с модулями и получить нужную частоту на X14SAV-LVDS?

Здесь используются DDR5 SO-DIMM/CSODIMM (2 слота DIMM), а частота до 6400 MT/s указана для Core Ultra 9/7. Если нужна коррекция одиночных ошибок, выбирайте ECC-конфигурацию — иначе останется только обнаружение без исправления.

Какие сетевые интерфейсы и управление стоит заложить в схему, чтобы не смешать пользовательский трафик с IPMI/AMT?

На плате два порта RJ45 2.5GbE на Intel I226LM и отдельная поддержка AMT/vPro. Управление через BMC не заменяет пользовательские порты: выделенный IPMI-путь должен быть организован отдельно, иначе будет сложнее разграничить доступ и диагностировать систему.

Если нужны накопители SATA и M.2, какие разъёмы и версии интерфейсов нужно сопоставить с вашими дисками?

Для SATA на плате указан SATA 6 Гбит/с (1 SATA 6 Гбит/с) и поддержка RAID 0/1/5/10, а для M.2 есть 2 посадочных места: M-key 2280 PCIe 5.0 x4 и E-Key 2230 PCIe 2.0 x1 / USB 2.0. Перед заказом сверяйте ключ/форм-фактор ваших модулей и нужную схему RAID.

Как на X14SAV-LVDS влияет ограничение по тепловому пакету процессора при выборе конфигурации для компактного корпуса?

Плата поддерживает процессоры с TDP до 65 Вт, поэтому при выборе CPU и системы охлаждения учитывайте тепловой запас корпуса. Если разместить плату в тесном пространстве без достаточного охлаждения, возрастает риск нестабильной работы и срабатывания тепловых защит.
