Артикул: MBD-H12SSL-CT-O

Наличие уточняйте

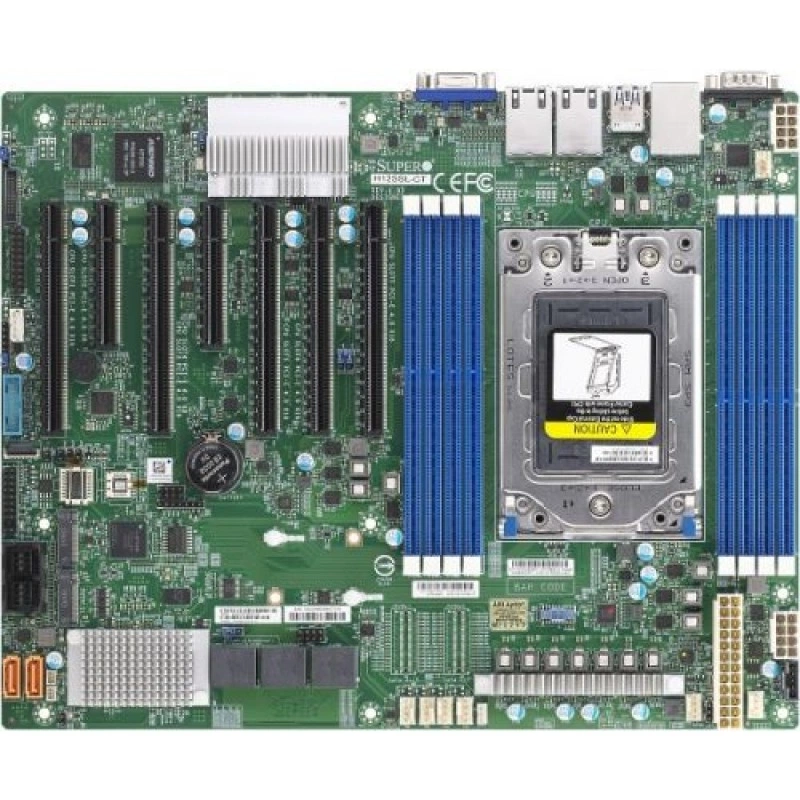

Supermicro MBD-⁠H12SSL-⁠CT-⁠O материнская плата ATX

Цена последней отгрузки со склада:

104 519 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSL-CT-O

Материнская плата Supermicro MBD-H12SSL-CT-O выполнена в форм-факторе ATX и предназначена для серверных платформ на сокете SP3. Это плата без отдельного чипсета, с архитектурой SoC, ориентированная на установку совместимых процессоров и построение серверной системы с упором на вычислительные задачи, подключение накопителей и расширение конфигурации. Модель подходит для сборки серверов и рабочих узлов, где важны поддержка большого объема оперативной памяти, наличие сетевых интерфейсов и достаточное число линий расширения.

Конфигурация платы включает 8 слотов памяти с поддержкой частоты 3200 МГц и максимальным объемом до 2048 ГБ. Для накопителей предусмотрены 2 разъема M.2, а для плат расширения - 5 слотов PCIe x16. На задней панели расположены 2 сетевых порта RJ-45, что позволяет использовать плату в составе серверных решений с несколькими сетевыми подключениями. Для охлаждения корпуса доступны 7 разъемов для вентиляторов с 4 pin, а питание организовано через основной разъем 24 pin и процессорный разъем 8 + 8 pin.

Плата не оснащена звуковым адаптером, что соответствует ее серверному назначению. Компоновка и набор интерфейсов позволяют использовать MBD-H12SSL-CT-O как основу для серверной сборки, где требуется сочетание памяти большого объема, интерфейсов для накопителей, расширения PCIe и сетевых подключений без избыточных потребительских функций.

Функциональные возможности

Практическая задача H12SSL-CT — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов.
  • SAS: Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 2 SAS3 (12 Gbps) портов.
  • M.2: Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8.
  • USB: 6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H12SSL-CT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H12SSL-CTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-CОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-iОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H12SSL-CT. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H12SSL-CT MBD-H12SSL-CT-O — 1 шт., I/O Cable CBL-0044L — 2 шт., I/O Cable CBL-SAST-0658 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MBD-H12SSL-CT-O, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H12SSL-CT-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI)
Сетевые порты
Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H12SSL-CT MBD-H12SSL-CT-O
1 шт.; H12SSL-CT Материнская плата
Комплект: I/O Cable CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable CBL-SAST-0658
2 шт.; INT Mini-SAS HD CBL для PCIe SSD NVMe 12Gb/s 60cm 30AWG
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SAS
Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 2 SAS3 (12 Gbps) портов
Контроллер и порты SATA
SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъёмы; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Елизавета22.01.2026

5/5

Эту плату брали под сервер на SP3 с парой M.2 и двумя сетевыми портами. После установки система увидела память и оба сетевых подключения, а дальше уже осталось только довести настройки до привычного вида. Хорошо, что место под ATX заранее проверили.

Плюсы товара

Память увиделась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

С какими ограничениями по накопителям вы столкнетесь, если вам нужен и M.2, и больше дисков через платы расширения?

На плате есть 2 разъема M.2, а слотов расширения — 5 PCIe x16. Планируя больше дисков, учитывайте: часть накопителей может требовать M.2, а остальное придется реализовывать через PCIe-карты, используя доступные 5 слотов.

Есть ли риск ошибки по охлаждению из-за выбранной компоновки вентиляторов и места под компоненты?

Для корпуса предусмотрены 7 разъемов для вентиляторов. Если вы ставите много накопителей и используете все слоты расширения, заранее распланируйте распределение вентиляторов по зонам платы, чтобы обеспечить стабильное охлаждение всей компоновки.

Как правильно заложить питание процессора при сборке, чтобы избежать проблем с подключением и стабильностью?

Указано питание процессора через разъем 8 + 8 pin и основной разъем питания 24 pin. При подборе серверного БП убедитесь, что у него есть соответствующие разъемы питания именно под такие требования, а также что мощности хватает под вашу конфигурацию.

Насколько она ограничит сетевую часть, если в проекте требуется несколько независимых подключений?

Сеть представлена 2 портами RJ-45. Если вам нужны дополнительные интерфейсы сверх двух портов, учитывайте, что придется добавлять их через PCIe-расширение, используя доступные 5 слотов PCIe x16.

Влияет ли отсутствие отдельного чипсета на подход к внедрению и интеграции в сервер?

В карточке указано, что чипсет отсутствует (SOC). На практике это означает, что платформа опирается на SoC-реализацию функций, поэтому при интеграции важно заранее сверить, что ваши ожидаемые сценарии (накопители, PCIe-расширение, сеть) закрываются заявленными разъемами и количеством портов.
