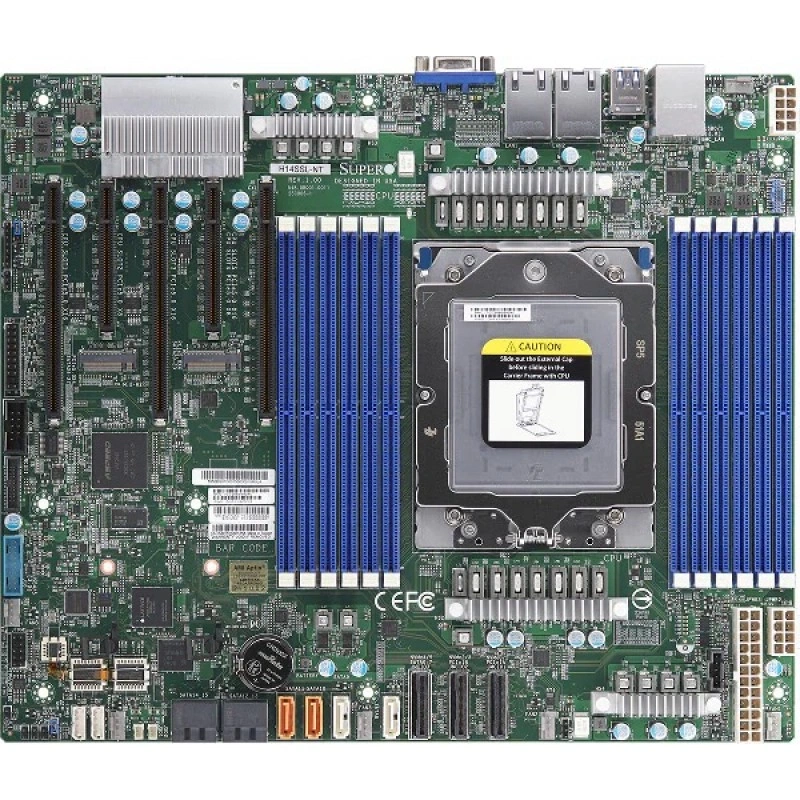

Материнская плата Supermicro H14SSL-NT MBD-H14SSL-NT

Артикул: MBD-H14SSL-NT

Наличие уточняйте

Материнская плата Supermicro H14SSL-NT MBD-H14SSL-NT

Name: Материнская плата Supermicro H14SSL-NT MBD-H14SSL-NT
Brand: SUPERMICRO
SKU: MBD-H14SSL-NT

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14SSL-NT представляет собой однопроцессорную серверную плату Mainstream с двумя портами 10GBase-T и расширением PCIe 5.0. Архитектура SoC поддерживает AMD EPYC серий 9005 и 9004, а 12 слотов памяти сочетаются с полноразмерными слотами PCIe, SATA3 и M.2. Плата применяется в системах AS-2116S-TNRT и AS-2116S-FTNRT.

Процессор и память

Поддерживаются процессоры с числом ядер до 192, числом потоков до 384 и TDP до 500W. В 12 слотах DIMM можно установить до 3TB ECC DDR5 RDIMM/3DS RDIMM. Максимальная скорость составляет до 6400MT/s при 1DPC, одном модуле на канал. При использовании ECC-памяти исправляются однобитовые ошибки и обнаруживаются двухбитовые. Напряжение памяти составляет 1.1V.

PCIe и накопители

Подключение карт расширения и накопителей организовано через полноразмерные слоты, MCIO и M.2. Гибридный интерфейс MCIO поддерживает PCIe 5.0 x8/SATA3; дополнительно имеются два MCIO PCIe 5.0 x8/SATA3.

Слоты расширения: три PCIe 5.0 x16 и два PCIe 5.0 x8.
SATA3: поддержка восьми подключений.
M.2: два интерфейса PCIe 5.0 x4 с поддержкой SATA, M-Key, модули 2280 и 22110.

Сеть и периферийные устройства

Два порта 10GBase-T работают через Broadcom BCM57416. Для IPMI выделен отдельный порт RJ45 1 GbE, а ASPEED AST2600 BMC обеспечивает функции управления и графику.

USB 3.0: до шести портов: четыре на задней панели и два через внутренний разъём.
Локальные интерфейсы: один видеовыход VGA и внутренний разъём COM.

Охлаждение и аппаратная защита

Шесть 4-контактных разъёмов поддерживают подключение до шести PWM-вентиляторов с контролем тахометрических сигналов. Мониторинг охватывает температуру CPU, памяти и VRM, основные и дежурные напряжения, а также VBAT. Предусмотрены защита CPU при перегреве, индикаторы активности BMC/IPMI и UID, поддержка RoT и разъём TPM. Модуль TPM 2.0 AOM-TPM-9670V является опцией и не входит в комплект.

Исполнение и средства обслуживания

Форм-фактор ATX имеет размеры 12" x 10.1" (30.48cm x 25.65cm). В стандартных вариантах Bulk и Retail предусмотрены заглушка ввода-вывода MCP-260-00073-0N и шесть SATA-кабелей CBL-0044L длиной 57.5cm. Активный процессорный радиатор 2U SNK-P0083AP4 относится к дополнительным компонентам. BIOS AMI размещён в 64MB SPI Flash EEPROM и поддерживает UEFI 2.8, ACPI 6.5, SMBIOS 3.7 или новее. Набор средств обслуживания включает Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperCloud Composer (SCC), SuperServer Automation Assistant (SAA) и плагины для стороннего ПО.

Преимущества для эксплуатации

Средства обслуживания охватывают наблюдение за работающей системой и проверку её компонентов. Supermicro Server Manager (SSM) объединяет управление и мониторинг серверов в одной консоли с веб-интерфейсом и REST API: администратор может просматривать состояние оборудования, собирать сведения о компонентах, работать с журналами событий и управлять питанием. Для каждого управляемого узла SSM требуется лицензия SFT-DCMS-SINGLE.

Super Diagnostics Offline (SDO) выполняет автономную диагностику без зависимости от установленной ОС, собирает журналы и формирует отчёты по результатам тестов. Доступны графический интерфейс, командная строка, выборочная проверка компонентов и пакетная диагностика с сохранением результатов для дальнейшего анализа.

SuperServer Automation Assistant (SAA) предоставляет командную строку для конфигурации и обновления систем, пригодную для включения в административные сценарии. Набор удалённых и расширенных функций SAA зависит от используемой лицензии.

Раздельные сетевые задачи: два порта 10GBase-T используются для сетевых подключений, а отдельный гигабитный IPMI выделен под управление BMC.
Выбор подключений накопителей: SATA3, M.2 с PCIe/SATA и MCIO позволяют учитывать разные интерфейсы накопителей в совместимой конфигурации.

Технические характеристики MBD-H14SSL-NT

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

Сетевой контроллер: два интерфейса LAN на базе Broadcom BCM57416 10GBase-T

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
USB: 2 USB 3 порт(а) (внутренний разъём) 4 USB 3 порт(а)
Видео: 1 VGA порт(а)

Последовательные интерфейсы: 1 COM порт(а) (внутренний разъём)
Прочие интерфейсы: 1 MCIO (PCIe 5.0 x8/SATA3) гибридных портов 2 MCIO (PCIe 5.0 x8/SATA3) порт(а)
Сетевые интерфейсы: 1 RJ45 1 GbE выделенный интерфейс LAN для IPMI порт(а)

Конструкция и габариты

Размеры: 12" x 10.1" (30.48cm x 25.65cm)

Форм-фактор: ATX

Мониторинг состояния

Дополнительные возможности: RoT
Контроль вентиляторов: 6x 4-pin разъёмов для вентиляторов (до 6 вентиляторов)
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,VBAT

Контроль температуры: температура CPU поддержка аварийного отключения CPU при перегреве температура памяти температура VRM
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 192C/384T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Один процессор Процессоры AMD EPYC™ серий 9005/9004

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 12 DIMM слотов Максимальный объём памяти (1DPC): до 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM

Слоты расширения

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 SATA слотов (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
