Артикул: MBD-H12DSI-NT6-O

Наличие уточняйте

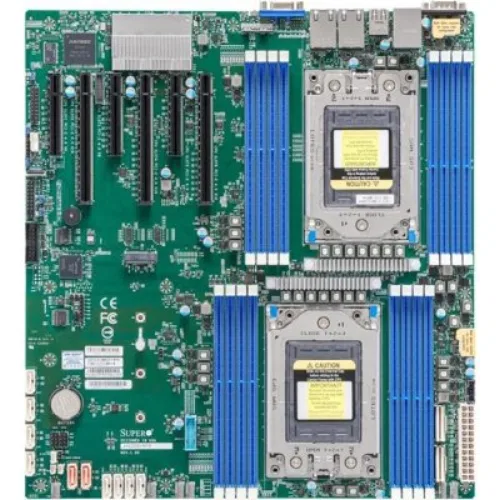

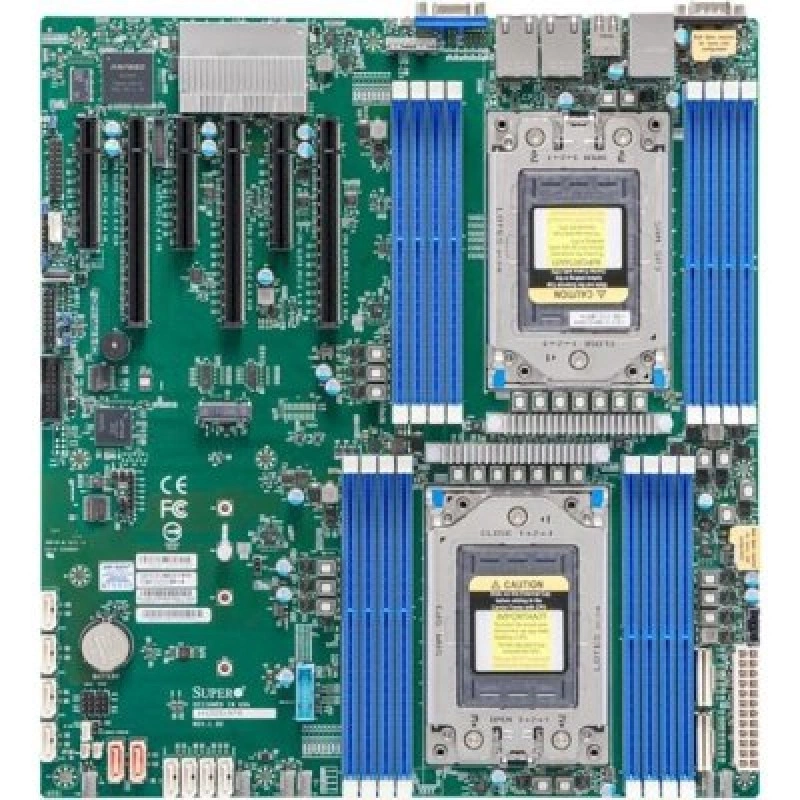

Материнская плата Supermicro MBD-⁠H12DSI-⁠NT6-⁠O

Цена последней отгрузки со склада:

88 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12DSI-NT6-O

Supermicro MBD-H12DSI-NT6-O - серверная материнская плата формата E-ATX на базе SoC и сокета SP3. Модель относится к платформе H12DSi-NT6 и рассчитана на использование с процессорами AMD EPYC 7002 и 7003 Series. Такая плата применяется в серверных системах, где требуется сочетание высокой плотности вычислений, развитой подсистемы памяти, нескольких вариантов хранения данных и широких возможностей подключения. Формат E-ATX позволяет использовать плату в совместимых серверных корпусах, а архитектура SoC упрощает построение платформы за счет интеграции ключевых функций в процессорную подсистему.

Плата MBD-H12DSI-NT6-O поддерживает 16 слотов DDR4 DIMM и память Registered ECC DDR4 с частотой до 3200 МГц. Для серверных задач это означает возможность построения системы с большим объемом оперативной памяти и устойчивой работой в режиме круглосуточной эксплуатации. Встроенные средства хранения включают 10 портов SATA3, 2 разъема SATADOM и 4 линии NVMe, что делает плату удобной основой для систем с несколькими накопителями и разными сценариями дисковой подсистемы.

Коммуникационные возможности модели включают два порта 10GBase-T LAN и отдельный LAN-порт для IPMI. Для расширения предусмотрены слоты PCI-E 4.0, а также поддержка M.2 форматов 2280 и 22110 с ключом M-key. Наличие BMC ASPEED AST2600 и набора серверных интерфейсов позволяет использовать плату в инфраструктурных решениях, где важны удаленное администрирование, контроль состояния системы и удобство обслуживания. MBD-H12DSI-NT6-O подходит для серверов общего назначения, рабочих узлов, компактных вычислительных платформ и систем хранения.

Функциональные возможности

Плата H12DSI-NT6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: EATX; 12" x 13.05" (30.5cm x 33.1cm).
  • Оперативная память: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: Два LAN через Broadcom BCM57416 10GBase-T Ethernet-контроллер; 2x 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов.
  • M.2: Interface: 1 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 4.0 x16 слоты; 3 PCI-E 4.0 x8 слоты.
  • USB: 2 USB 2.0 портов (сзади); 4 USB 3.0 портов (2 сзади, 2 колодки).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H12DSI-NT6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LA25TQC-R609LP, CSE-LA26AC12-R920LP1. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H12DSI-NT6Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два LAN через Broadcom BCM57416 10GBase-T Ethernet-контроллер; 2x 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12DSI-N6Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два LAN через Broadcom BCM5720L Gigabit Ethernet-контроллер; 2x 1GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12DGQ-NT6AMD EPYC 7003/7002 серии; 2 процессорных разъёма разъём SP3 поддерживается, поддерживаемый TDP До 280W TDP32 разъёма DIMM; 8TB ECC регистровая SDRAM, DDR4-3200MT/s
H12DST-BДва AMD EPYC 7003/7002 серии (7003 серии drop-in Поддержка требует BIOS версия 2.0 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 16 DIMM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; 1 PCI-E 4.0 x16 SIOM LAN Networking слот; 1 Realtek RTL8211F PHY (выделенный IPMI); Provided через SIOM; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H12DSI-NT6. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00042-0N — 1 шт., Кабели интерфейсов CBL-0044L — 4 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00042-0N, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H12DSI-NT6-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2600 BMC; 1 VGA порт
Порты USB
2 USB 2.0 портов (сзади); 4 USB 3.0 портов (2 сзади, 2 колодки)
Сетевые контроллеры
Два LAN через Broadcom BCM57416 10GBase-T Ethernet-контроллер
Сетевые порты
2x 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 4.0 x16 слоты; 3 PCI-E 4.0 x8 слоты

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
4 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-H12DSi-NT6-O
1 шт.; H12DSi-NT6 Материнская плата

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.1cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
EATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: 1 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
До 8 состояние вентиляторов контроль оборотов; До 8x 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъёмы; 4 PCI-E 4.0 NVMe x4 Внутренний портов; TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 6.2; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Карина Чернова08.03.2025

5/5

Плату брали на замену в уже собранный сервер с EPYC. После установки система увидела память и 10G порты, дальше ничего не пришлось править. Для большого массива DDR4 это оказалось как раз к месту.

Плюсы товара

память увиделась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Перед покупкой платы для нового сервера: какие критерии совместимости по процессорам нужно проверить, чтобы не получить несовместимость?

Плата рассчитана на сокет SP3 и AMD EPYC 7002/7003 Series. Перед сборкой убедитесь, что выбранные процессоры соответствуют этим требованиям.

Если планируете подсистему хранения с SATA и NVMe: как избежать ошибки в конфигурации разъемов и линий?

У платы есть 10 портов SATA3, 2 разъема SATADOM и 4 линии NVMe, а также M.2 с M-key (2280/22110). При проектировании выберите, какие типы накопителей вы реально подключаете, чтобы не выйти за лимиты портов/линий.

Как учесть возможности памяти при проектировании конфигурации: что может ограничить выбор модулей и объем?

Плата имеет 16 слотов DDR4 DIMM и использует Registered ECC DDR4 до 3200 МГц. Для корректной работы выбирайте совместимые модули Registered ECC DDR4 и планируйте заполнение слотов в рамках 16 DIMM.

Как спланировать сеть для рабочих и сервисных функций, чтобы IPMI и 10G не оказались в «не той» подсети?

У платы два порта 10GBase-T LAN и отдельный порт LAN для IPMI. Для эксплуатации в инфраструктуре заранее выделяйте сеть управления под IPMI и продумайте, как вы будете разделять трафик 10G и администрирование.

Какие ограничения по расширению следует проверить при подборе корпуса и плат расширения, чтобы система не уперлась в слоты PCIe?

На плате указано 3 x PCIe 4.0 x16 и 3 x PCIe 4.0 x8. При подборе конфигурации заранее оцените число и тип карт расширения, чтобы разметить их по доступным линиям и слотам.
