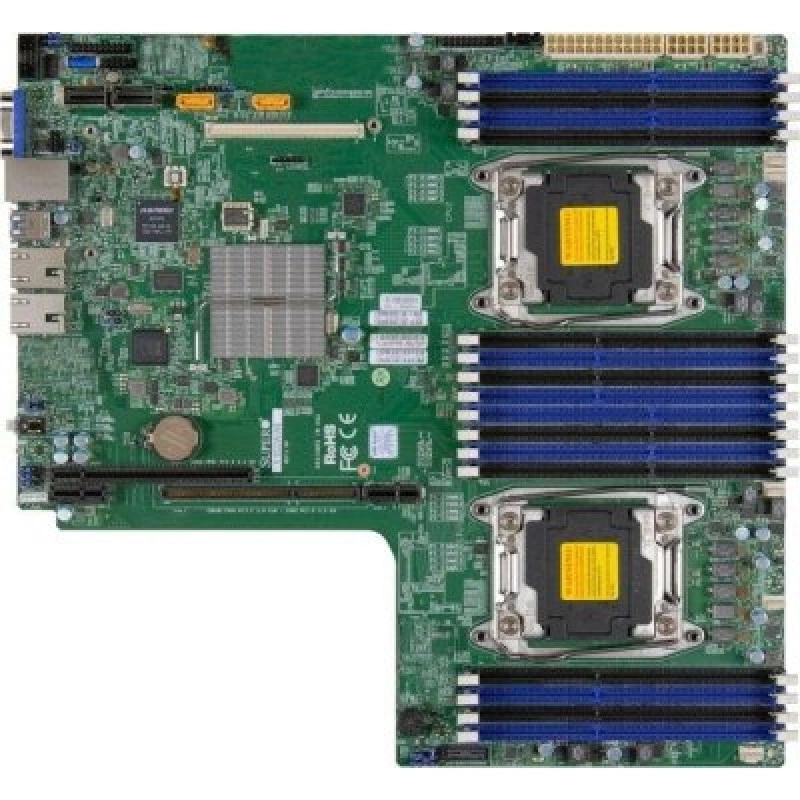

SuperMicro MBD-X10DDW-I-O - материнская плата серверная (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X10DDW-I-O

Материнская плата SuperMicro MBD-X10DDW-I-O предназначена для серверных систем и относится к платформе Intel Xeon E5 v3. Модель выполнена в фирменном серверном формате SuperMicro и рассчитана на использование в совместимых корпусах и шасси, где требуется поддержка двух процессоров, большого объёма оперативной памяти и расширенных возможностей подключения накопителей и плат расширения. Обозначение MBD-X10DDW-I-O относится к конкретной модификации серверной платы и сохраняет полную заводскую структуру артикула.

Плата построена на чипсете Intel C612 и поддерживает до двух процессоров семейства E5-2600 v3. Для подсистемы памяти предусмотрено до 8 модулей DIMM на процессор, а всего в конфигурации может использоваться до 16 слотов DDR4. Это делает модель основой для серверов, где требуется наращиваемая память, гибкая организация накопителей и возможность установки дополнительных контроллеров или адаптеров. Набор интерфейсов включает 10 портов SATA 3 Гбит/с и сетевые подключения на базе двух гигабитных Ethernet-портов.

Слотная конфигурация платы включает один PCIe x32, два PCIe x8 и дополнительный PCIe x8, предназначенный для AOM-модуля. Размер печатной платы составляет 12.8 x 13.4 дюйма, а исполнение обозначено как Proprietary WIO. Указание на совместимость с шасси 825TQ-R740WB помогает учитывать плату при проектировании серверного узла в подходящем корпусе. Такая комбинация характеристик подходит для серверных платформ, которым нужны масштабируемая память, дисковая подсистема и слоты расширения под задачи хранения данных и обслуживания сервисов.

Модель применяется в серверных сборках SuperMicro, когда требуется платформа с двумя процессорными разъёмами, большим числом слотов памяти и набором интерфейсов для накопителей и сетевых подключений. Она ориентирована на построение производительных серверных систем и может использоваться как основа для рабочих серверов, узлов виртуализации, файловых сервисов и других задач, где важны расширяемость и совместимость с серверной экосистемой SuperMicro.

Ключевые особенности MBD-X10DDW-I-O

• Платформа процессора: Intel Xeon E5 v3 / E5-2600 v3.
• Чипсет: Intel C612.
• Процессорные разъёмы: до 2.
• Слоты памяти: до 16 DDR4 DIMM.
• Интерфейсы SATA: 10 портов SATA 3 Гбит/с.
• Сетевые интерфейсы: 2 x Gigabit Ethernet.
• Слоты расширения: 1 x PCIe x32, 2 x PCIe x8, 1 x PCIe x8 для AOM.
• Форм-фактор: Proprietary WIO.
• Размер платы: 12.8 x 13.4 дюйма.

Технические параметры

• Поддержка памяти: до 8 DIMM на процессор.
• Совместимость: шасси 825TQ-R740WB.
• Назначение: серверная материнская плата.

Применение

Плата применяется в серверных системах, где нужны два процессора, расширяемая оперативная память и несколько каналов для подключения накопителей. Она подходит для серверов хранения данных, виртуализационных узлов и рабочих серверов с повышенной нагрузкой на подсистему ввода-вывода.

Модель также используют в конфигурациях, где важна совместимость с серверными корпусами SuperMicro и возможность установки дополнительных контроллеров через слоты PCIe. Благодаря сочетанию памяти, SATA-подсистемы и сетевых интерфейсов плата служит основой для масштабируемой серверной платформы.
