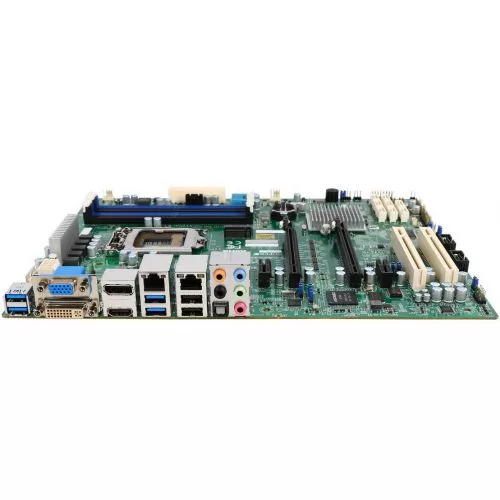

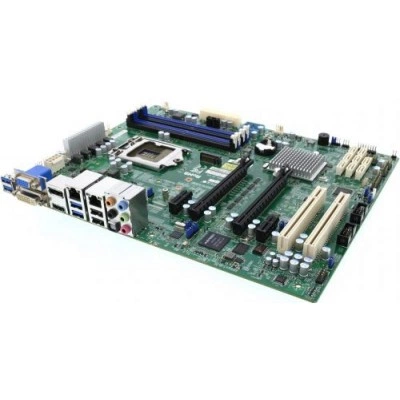

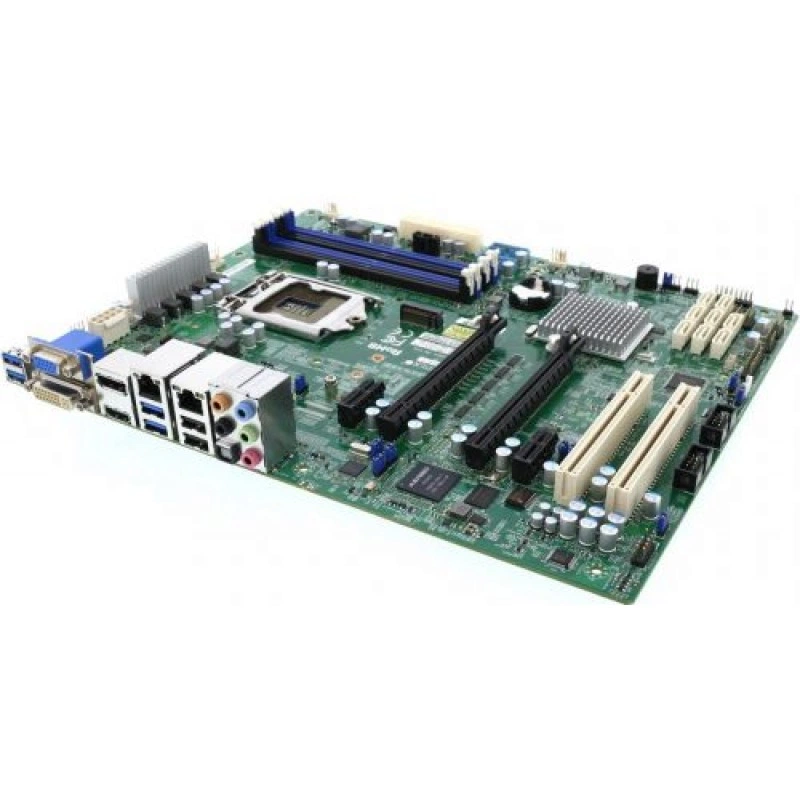

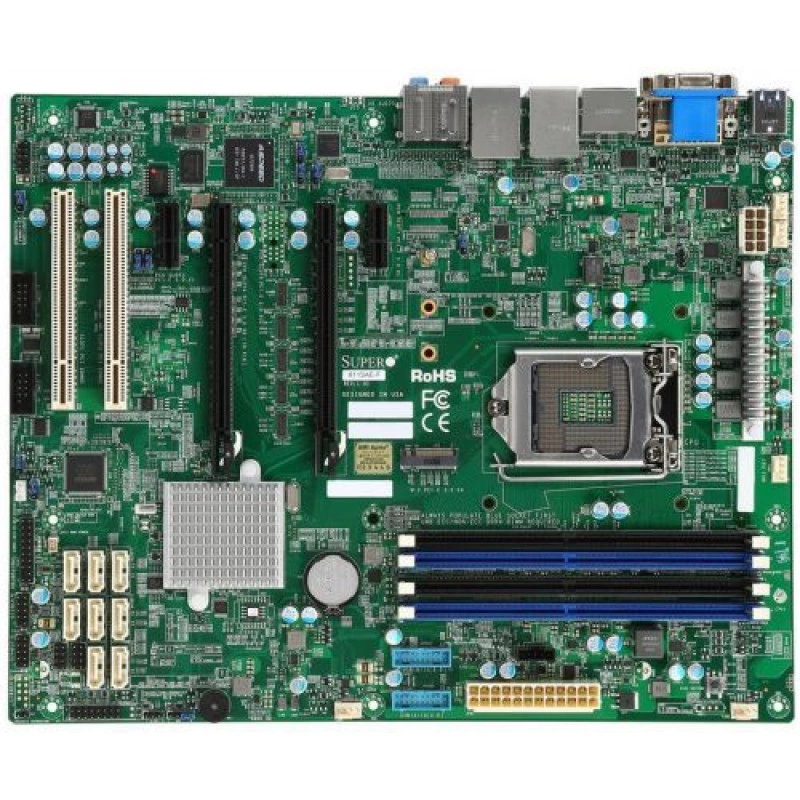

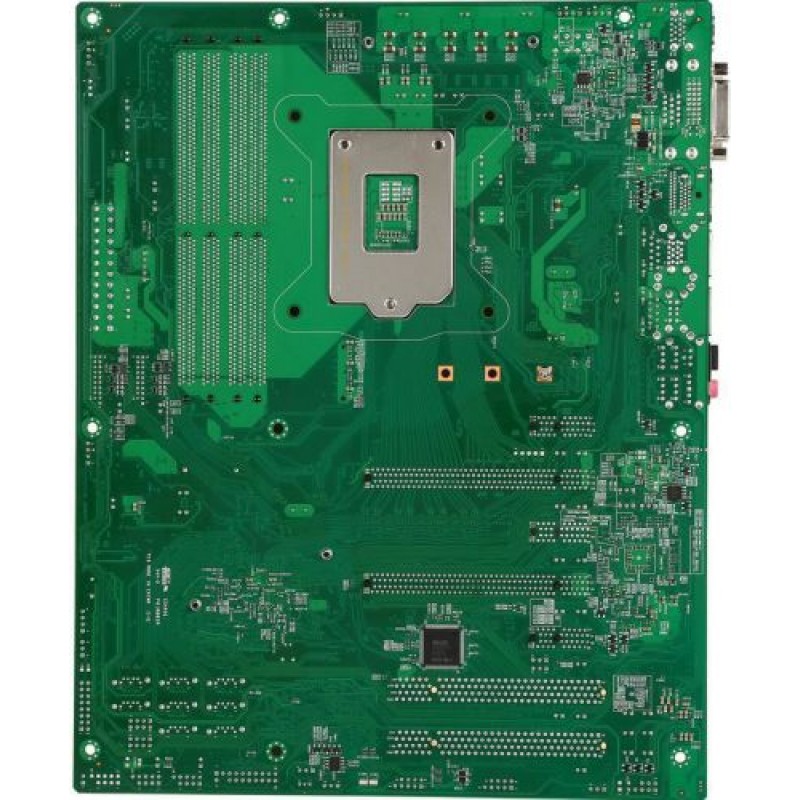

Материнская плата Supermicro MBD-X11SAE-F-O

(1151, C236, 4xUDDR4, 8x6G, ATX 12"x9.6", PCIE3.0 2(x16), 2(x1) 2xPCI, 2GE,HD Audio)

Серверная материнская плата бюджетного сегмента, разработана для в меру требовательных серверов. В наличии — 4 слота для установки карт оперативной памяти DDR4 суммарным объемом до 64 ГБ. При этом поддерживается широкий диапазон частот: от 1600 МГц до 2133 МГц. Аппарат имеет современные порты, включая USB 2.0, USB 3.0, USB 3.1, USB 3.1 (Type-C), D-Sub, HDMI и т. д.

Характеристики Supermicro MBD-X11SAE-F-O

• Назначение
  Для ПК, Для рабочей станции, Для сервера

• Основные характеристики

• Количество разъемов для процессора
  1
• Разъем процессора

  Разъем процессора

  Разъем, используемый для установки процессора
  LGA1151
• Поддерживаемые процессоры
  Intel i3/i5/i7/Pentium/Celeron
• Чипсет

  Чипсет

  В компьютерах чипсет, размещаемый на материнской плате, выполняет функцию связующего компонента (моста), обеспечивающего взаимодействие центрального процессора (ЦП) c различными типами памяти, устройствами ввода-вывода, контроллерами и адаптерами ПУ, как непосредственно через себя, так и через другие контроллеры и адаптеры, с помощью многоуровневой системы шин. Чипсет определяет функциональность системной платы. Он включает в себя интерфейс шины процессора и определяет в конечном счете тип и быстродействие используемого процессора. Определяет во многом тип, объём, быстродействие и вид поддерживаемой памяти, рабочие частоты различных шин, их разрядность и тип, поддержку плат расширения, их количество и тип, и т. д.
  Intel C236
• Частота системной шины
  100 МГц
• Максимальная пропускная способность процессорной шины
  8 ГТ/с
• Допустимая TDP центрального процессора
  91 Вт

• Оперативная память

• Тип

  Тип

  Тип применяемой в компьютере оперативной памяти. DDR — синхронная динамическая память, характеризующаяся удвоенной скоростью передачи информации DDR2 — второе поколение памяти типа DDR. Главное отличие от DDR – возможность функционировать на большей частоте. DDR3 – тип памяти, пришедший на смену DDR2. По сравнению с DDR2, имеет увеличенную частоту, что позволяет работать быстрее. DDR4 – тип памяти, пришедший на смену DDR3. По сравнению с DDR3, имеет увеличенную частоту, что позволяет работать быстрее.
  DDR4
• Форм-фактор

  Форм-фактор

  Форм-фактор материнской платы это установленный производителями стандарт, задающий ее габаритные и присоединительные размеры, то есть размеры крепления к корпусу, количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов.
  DIMM
• Количество слотов
  4
• Режим работы
  2-канальный
• Максимальная частота

  Максимальная частота

  Верхняя граница рабочей частоты оперативной памяти ,которая может быть установлена на материнской плате.
  2133 МГц
• Минимальная частота

  Минимальная частота

  Нижняя граница рабочей частоты оперативной памяти.
  1600 МГц
• Максимальный объем

  Максимальный объем

  Максимальный объем оперативной памяти, поддерживаемый материнской платой в Гигабайтах.
  64 ГБ
• Поддержка ECC

  Поддержка ECC

  Поддержка памятью технологии коррекции ошибок (ECC – Error-Correcting Code). Такая память используется в составе серверов или рабочих станций профессионального класса.
  Есть

• Слоты расширения

• Поддержка PCI Express 3.0
  Есть
• Количество PCI-E 16x

  Количество PCI-E 16x

  Слоты, предназначенные для установки видеоадаптеров.
  2
• Количество PCI-E 1x

  Количество PCI-E 1x

  Слоты, предназначенные для установки плат расширения, не требующих высокой скорости и передачи данных (звуковых карт, контроллеров USB, контроллеров Wi-Fi и контроллеров Bluetooth)
  2
• Количество PCI
  2

• Аудио, видео

• Графический чипсет
  Aspeed AST2400
• Аудио чипсет

  Аудио чипсет

  Каждая модель чипсета имеет свои характеристики уровня качества воспроизведения звука и другие параметры (количество каналов воспроизведения).
  Realtek ALC888S
• Количество каналов аудио

  Количество каналов аудио

  Возможность подключения акустических систем разных типов. Например 8 канальное аудио (7.1) – 1 сабвуфер, 3 фронтальных динамика и 4 тыловых динамика.
  7.1

• Интерфейсные разъемы на материнской плате

• Количество M.2 (Socket 3)

  Количество M.2 (Socket 3)

  Разъемы данного типа преимущественно используются для установки твердотельных накопителей M.2.
  1 шт
• Количество SATA 6 Гб/с

  Количество SATA 6 Гб/с

  Порты SATA используются для подключения накопителей (HDD и SSD) и оптических приводов.
  8 шт
• SATA 6 Гб/с RAID
  0, 1, 5, 10
• Количество SATA 3 Гб/с
  Нет
• Количество USB 3.1 (3.1 Gen2) (общее)
  2 шт
• Количество USB 3.0 (3.1 Gen1) (общее)
  6 шт
• Количество USB 2.0 (общее)
  6 шт
• COM (serial, DB9 RS232)
  Есть, (2 шт.)

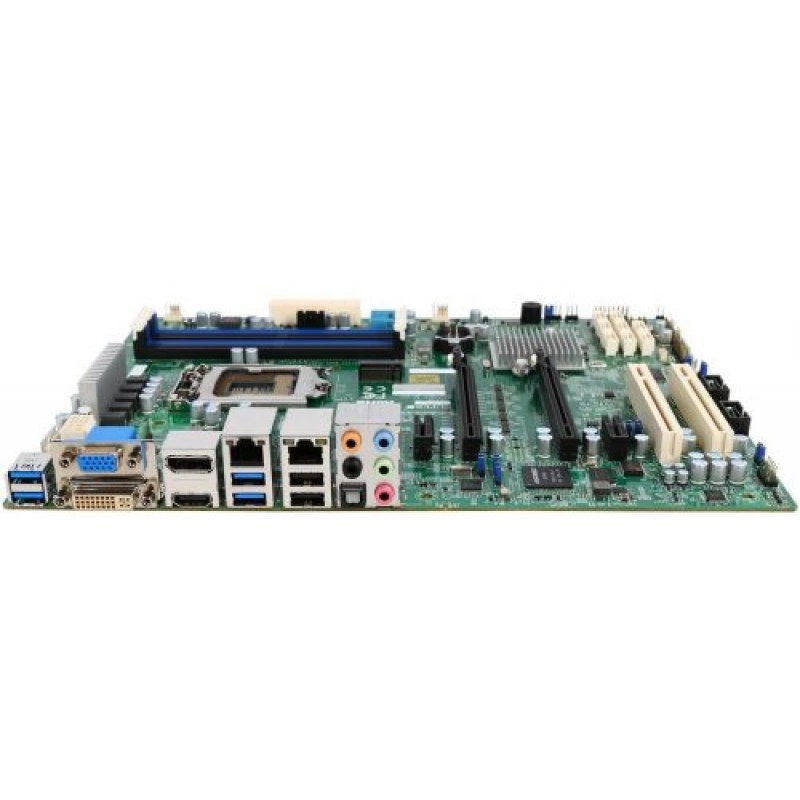

• Разъемы на задней панели

• Количество USB 3.0 (3.1 Gen1)
  4 шт
• Количество USB 2.0
  2 шт
• Количество сетевых карт
  2 шт
• Тип сетевой карты
  10/100/1000Base-T
• Линейные аудио разъемы
  7.1 out, Line-in, Mic-in
• D-Sub
  1 шт
• DVI-D
  1 шт
• HDMI-Out
  1 шт
• DisplayPort-Out
  1 шт

• Питание

• Основной разъем питания
  24 pin
• Разъем питания процессора
  8 pin

• Другие характеристики

• Количество разъемов для вентиляторов 4-pin
  5
• BIOS
  AMI UEFI
• Совместимость с ОС
  https://www.supermicro.com/support/faqs/os.cfm
• Форм-фактор системной платы
  ATX
• Габариты
  305 x 244 мм

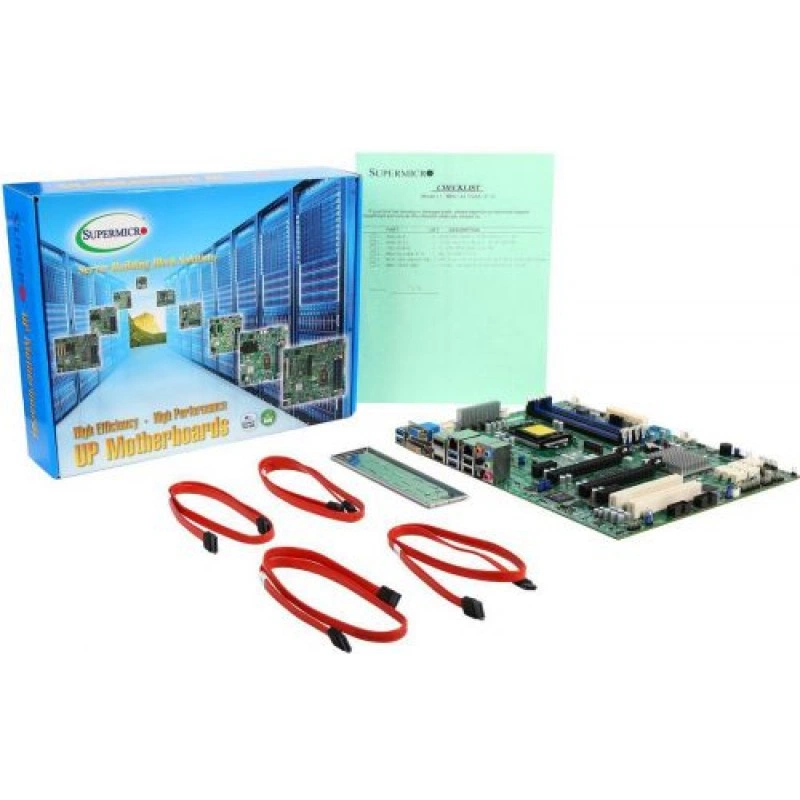

• Вид поставки
  OEM

• Ссылки

• Ссылка на описание на сайте производителя
  www.supermicro.com
