Артикул: MBD-X11SAE-F

Наличие уточняйте

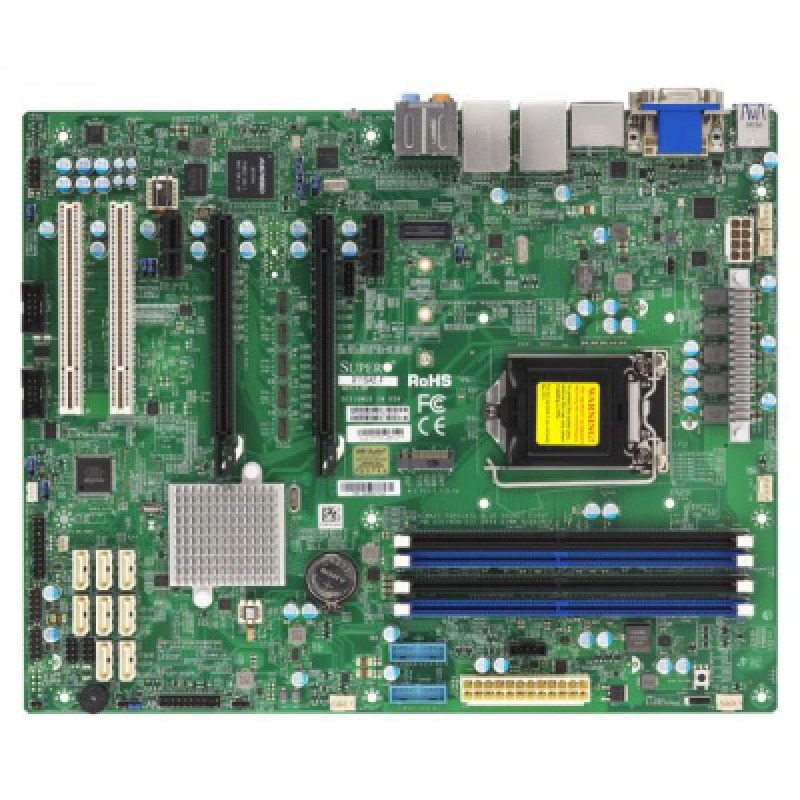

Материнская плата Supermicro MBD-⁠X11SAE-⁠F

Цена последней отгрузки со склада:

20 161 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SAE-F

Материнская плата Supermicro MBD-X11SAE-F предназначена для построения серверных и рабочих систем на базе платформы Intel C236 и сокета LGA1151. Модель выполнена в формате ATX и рассчитана на установку в совместимые корпуса, где требуется сочетание большого набора портов SATA, двух сетевых подключений, поддержки удаленного управления и встроенного аудиотракта. Плата относится к серверному сегменту Supermicro и подходит для конфигураций, в которых важны накопители, сетевые функции и надежная работа в составе систем хранения и универсальных рабочих узлов.

Модель оснащена восемью портами SATA3 и двумя разъемами SATA-DOM, что позволяет использовать ее в системах с несколькими накопителями и серверными DOM-носителями. Поддержка двух гигабитных сетевых интерфейсов, shared IPMI и HD-Audio расширяет возможности подключения и администрирования. Формат Retail указывает на розничную поставку материнской платы MBD-X11SAE-F.

Supermicro MBD-X11SAE-F применяют в компьютерах и серверах, где нужна серверная плата с процессорным сокетом LGA1151, поддержкой Intel C236, сетевыми интерфейсами и удобным управлением. Она подходит для рабочих станций, узлов хранения и серверных систем, в которых важны совместимость с SATA-накопителями и возможность удаленного администрирования.

Функциональные возможности

Практическая задача X11SAE-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM.
  • SATA: Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x16,; 2 PCIe 3.0 x12 PCI; 2 - 5V PCI 32bit; ***2 PCIe x16 слоты are running at x16/NA или x8/x8 ***.
  • USB: 8 USB 2.0 порт(ы) (6 через внутреннюю колодку; 2 сзади Type A); 6 USB 3.2 поколения 1x1 порт(ы) (2 сзади Type A; 4 через внутреннюю колодку); 2 USB 3.2 поколения 2x1 порт(ы) (2 сзади Type A); 6 USB 3.0 (2 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки) 2 USB 3.1 (10Gbps, сзади).
  • Управление: Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SAE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D4F-903B, CSE-732D4-865B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SAE-FIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM
X11SSE-FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 7-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SAE-F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SAE-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 95W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы), 1 DVI - D порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 VGA, 2 COM, TPM колодка
Порты USB
8 USB 2.0 порт(ы) (6 через внутреннюю колодку; 2 сзади Type A); 6 USB 3.2 поколения 1x1 порт(ы) (2 сзади Type A; 4 через внутреннюю колодку); 2 USB 3.2 поколения 2x1 порт(ы) (2 сзади Type A); 6 USB 3.0 (2 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки) 2 USB 3.1 (10Gbps, сзади)
Последовательные порты
2 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM
Слоты PCIe
2 PCIe 3.0 x16,; 2 PCIe 3.0 x12 PCI; 2 - 5V PCI 32bit; ***2 PCIe x16 слоты are running at x16/NA или x8/x8 ***

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Intel Smart Response Technology
Контроль напряжений
VBAT, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI; Измерение температуры через I2C
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Включение с клавиатуры из Soft-Off, Автоотключение вентилятора CPU в режиме сна

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SPM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
Один GbE LAN с Intel i210-AT (Share с IPMI); Один GbE LAN с Intel i219LM
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 3.0; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Карина Р.21.02.2025

5/5

Плату поставили в уже собранный сервер, и он запустился с первого раза. Проверяли вместе с процессором и накопителями, память определилась сразу, сеть тоже появилась. Для замены старой платы вышло именно то, что нужно, лишнего переделывать не пришлось.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости нужно проверить, чтобы материнская плата MBD-X11SAE-F корректно заработала с вашим процессором и платформой?

Проверьте сокет и чипсет: плата рассчитана на Intel C236 и процессорный сокет LGA1151. Также важно, чтобы сборка была ориентирована на серверную/корпусную компоновку под ATX.

На что обратить внимание при построении накопителей, чтобы задействовать 8 SATA и 2 SATA-DOM без ошибок в конфигурации?

Убедитесь, что ваша схема хранения действительно опирается на SATA-подключения и вы планируете использовать DOM, если он нужен для загрузки/системных задач. Тогда 8 SATA3 и 2 SATA-DOM будут задействованы корректно в одной платформе.

Какие риски администрирования нужно учесть, если вы рассчитываете на удаленное управление через shared IPMI?

Если для проекта критично удаленное управление, учитывайте, что на плате заявлена функция shared IPMI. Перед внедрением проверьте, как эта схема будет работать в вашей модели управления и в связке с остальной серверной инфраструктурой.

Какие требования к сетевой части возникают, если вам нужны именно два гигабитных подключения на материнской плате?

Плата поддерживает два интерфейса Gigabit Ethernet. Для корректного проекта заранее спланируйте, как вы будете использовать оба порта (например, разделение сетей или отказоустойчивые сценарии) и какие типы соединений/свичей есть в вашей сети.

Как избежать проблем совместимости по памяти, если в проекте важна работа с DDR4 в серверной сборке?

Плата рассчитана на DDR4, поэтому при подборе модулей сверяйте совместимость памяти с требованиями платформы и режимом работы, который вы планируете использовать. Это особенно важно, когда память влияет на стабильность и производительность серверной конфигурации.
