Артикул: MBD-X14QBH+

Наличие уточняйте

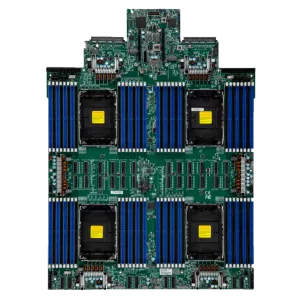

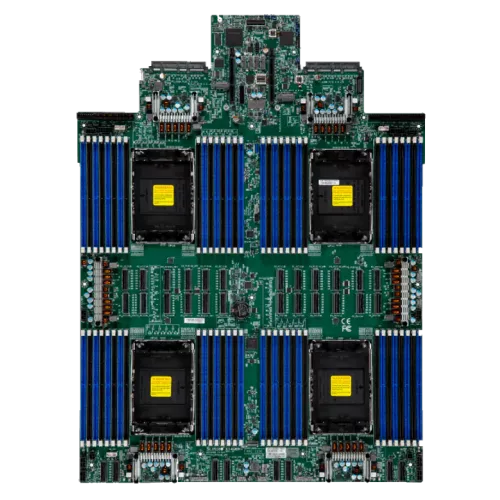

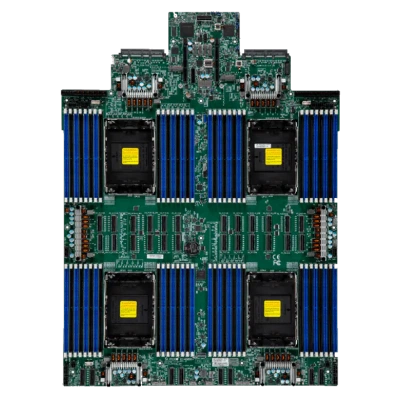

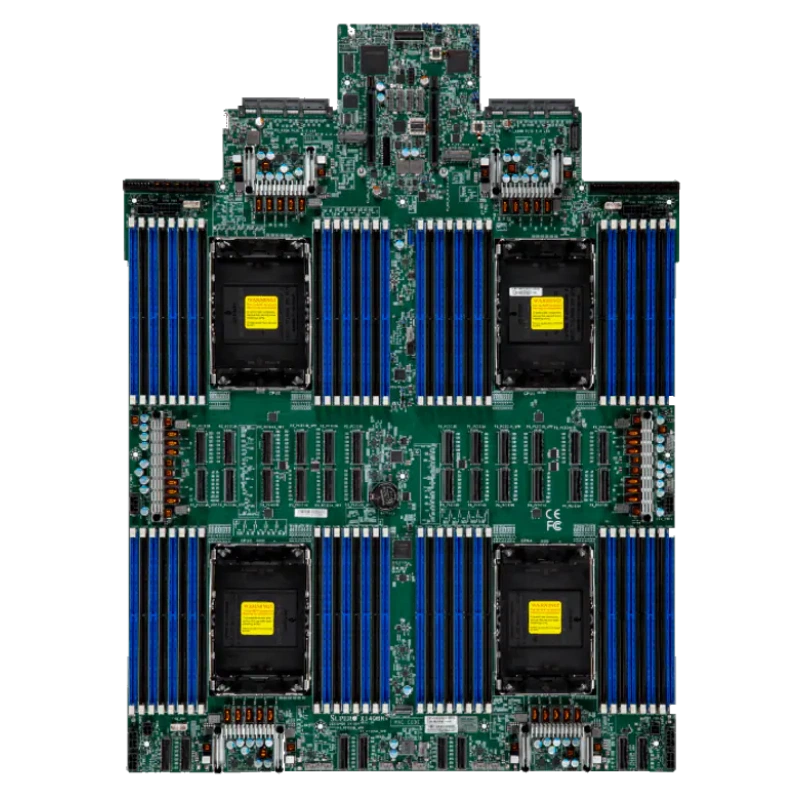

Материнская плата Supermicro X14QBH+ MBD-⁠X14QBH+

Цена последней отгрузки со склада:

92 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14QBH+ - это серверная материнская плата формата Proprietary, рассчитанная на использование в составе SuperServer. Плата относится к классу X14 MP Server Board и ориентирована на многопроцессорные серверные конфигурации, где важны высокая плотность вычислений, расширяемость и поддержка большого объема памяти.

Модель выполнена в габаритах 22.87" x 17" (58.09 cm x 43.18 cm). Конструкция предусматривает установку четырех процессоров Intel Xeon 6700/6500 series с P-cores в исполнении Quad Socket E2 (LGA-4710). Для этой платформы заявлена поддержка CPU с тепловым пакетом от 150 W до 350 W, что позволяет использовать плату в системах с разным уровнем вычислительной нагрузки.

Функциональные возможности

Функциональность X14QBH+ проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 4 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores.
  • Форм-фактор и габариты: Проприетарный; 22.87" x 17" (58.09cm x 43.18cm).
  • Оперативная память: Количество разъёмов: 64 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM; До 16TB ECC RDIMM, DDR5-6400MT/s в 64 разъёма DIMM.
  • Сеть: 1 x DP порт, 1 x COM порт, 2 x USB 3.0 портов, и 1 x BMC Gbe LAN порт через AOM-218H2-IO - I/O Плата.
  • M.2: 8 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x16 AIOM слоты; 32 PCIe 5.0 x8 через MCIO разъём слоты.
  • USB: 1 x DP порт, 1 x COM порт, 2 x USB 3.0 портов, и 1 x BMC Gbe LAN порт через AOM-218H2-IO - I/O Плата.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 12x 4-pin x 8, 6-pin x 4 разъёмы вентиляторов (До 12 вентиляторов).
  • Безопасность: 1 TPM 2.0 Встроенный; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14QBH+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 4 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 64 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM; До 16TB ECC RDIMM, DDR5-6400MT/s в 64 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14QBH+4 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-coresКоличество разъёмов: 64 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM; До 16TB ECC RDIMM, DDR5-6400MT/s в 64 разъёма DIMM; 1 x DP порт, 1 x COM порт, 2 x USB 3.0 портов, и 1 x BMC Gbe LAN порт через AOM-218H2-IO - I/O Плата
X14SBH1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 LAN порт(ы)
X14SBHM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14DBHM2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM/LRDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM/LRDIMM; Поддержка 5200MT/s DDR5 RDIMM/LRDIMM в 32 разъёма DIMM (2DPC); Поддержка 6400MT/s DDR5 RDIMM/LRDIMM в 16 разъёмов DIMM (1DPC); Поддержка 8000MT/s DDR5 MRDIMM в 16 разъёмов DIMM (1DPC); 2 RJ45 LAN порт(ы) (через DC-SCM)

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14QBH+. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14QBH+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 64 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 16TB ECC RDIMM, DDR5-6400MT/s в 64 разъёма DIMM
Количество разъёмов DIMM
64

Процессорная подсистема

Количество ядер
До 86C
Поддерживаемые процессоры
4 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores
Сокет процессора
LGA-4710
Количество процессорных разъёмов
4

Интерфейсы и расширение

Конфигурация PCIe
2 PCIe 5.0 x16 AIOM слоты; 32 PCIe 5.0 x8 через MCIO разъём слоты
Порты USB
1 x DP порт, 1 x COM порт, 2 x USB 3.0 портов, и 1 x BMC Gbe LAN порт через AOM-218H2-IO - I/O Плата
Сетевые контроллеры
1 x DP порт, 1 x COM порт, 2 x USB 3.0 портов, и 1 x BMC Gbe LAN порт через AOM-218H2-IO - I/O Плата

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
22.87" x 17" (58.09cm x 43.18cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
8 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
12x 4-pin x 8, 6-pin x 4 разъёмы вентиляторов (До 12 вентиляторов)
Контроль напряжений
Температура системы, Температура памяти, Температура CPU, +5V дежурное питание, +5V, +3.3V, +12V, Защита CPU при перегреве, +3.3V дежурное питание, Vcore, Vmem, температура периферии, Platform Environment управление Interface (PECI)/(TSI), Регулировка оборотов вентиляторов

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

frostpeak12.04.2025

5/5

Собирали многопроцессорную систему под большой объем памяти, и эта плата заняла свое место в совместимом корпусе. После запуска BMC появился в системе, а дальше уже проверили охлаждение и подключение модулей. Для такого класса железа важна именно такая предсказуемая сборка.

Плюсы товара

BMC появился в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по совместимости нужно сделать, чтобы избежать проблем при установке X14QBH+ в серверную систему?

Плата рассчитана под Quad Socket E2 (LGA-4710) и работает в совместимых серверных платформах, включая указанные SYS-242H-NR/SYS-242B-NR/SYS-442B-NR; также важно подобрать шасси под proprietary форм-фактор.

Как ограничения по TDP процессоров 150–350 Вт связаны с требованиями к охлаждению и стабильности работы?

Диапазон заявленного CPU TDP (150–350 Вт) влияет на то, какую тепловую нагрузку должна отводить система; при подборе шасси и воздушного потока нужно учитывать этот диапазон, чтобы обеспечить стабильную работу всех установленных процессоров.

Если вы планируете максимальную память, какие практические риски есть при выборе конфигурации DIMM на X14QBH+?

Плата поддерживает до 16 ТБ ECC RDIMM и 64 DIMM-слота, а также режимы по 1DPC/2DPC с разными частотами; риск ошибочной конфигурации в том, что емкость и режимы зависят от схемы установки и выбранной тактики заполнения.

Как понять, достаточно ли PCIe-линий для одновременной установки ускорителей и большого числа M.2, учитывая AIOM и MCIO connectors?

У X14QBH+ заявлены 2 слота PCIe 5.0 x16 через AIOM connectors и 32 линии PCIe 5.0 x8 через MCIO connectors, плюс 8 слотов M.2 PCIe 4.0 x4; при планировании конфигурации важно согласовать, какие устройства вы размещаете на слотах расширения и какие — на M.2, чтобы не уткнуться в доступные линии/механизмы подключения.

Какие элементы безопасности и удаленного управления доступны на плате и что это меняет для внедрения?

На плате предусмотрен ASPEED AST2600 BMC, TPM 2.0 onboard с Hardware Root of Trust и UEFI/ACPI/SMBIOS; это позволяет организовать аппаратное управление и защиту, а также поддерживает работу управленческих инструментов Supermicro из состава платформы.
