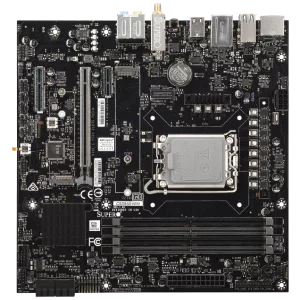

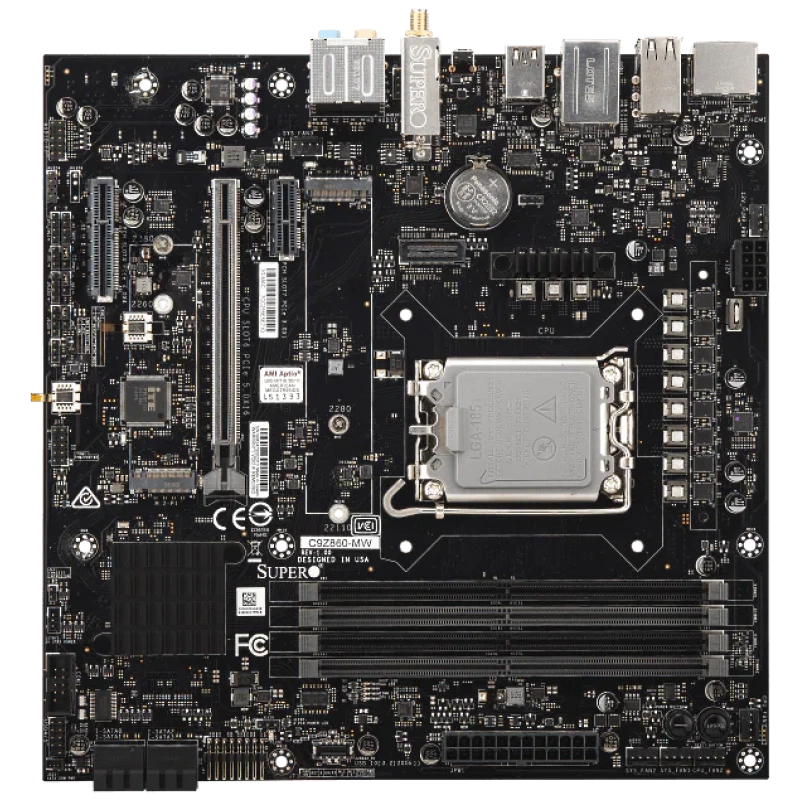

Материнская плата C9B860-MW Supermicro MBD-C9B860-MW

Основная информация о материнской плате Supermicro

Материнская плата Supermicro C9B860-MW относится к классу настольных и игровых плат формата Micro-ATX. Это плата на чипсете Intel B860 с поддержкой процессоров Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus под сокет LGA 1851. Решение ориентировано на компактные системы с современными интерфейсами, беспроводной связью Wi-Fi 7 и Bluetooth 5.4, а также набором портов для повседневной и производительной работы.

Функциональные возможности

Практическая задача C9B860-MW — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600+MT/s (OC), поддержка Intel Extreme память Profile (XMP) память module.
• Сеть: 1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V).
• SATA: 4 SATA (6Gbps) через Intel B860; RAID 0/1/5/10 Поддержка.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280); 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110).
• PCIe: 1 PCIe 4.0 x4 слот; 1 PCIe 5.0 x16 (в x16) слот; 1 PCIe 4.0 x1 слот.
• USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 2.0 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 1 порт(ы) (колодка); 2 USB 3.2 поколения 1 Type-A порт(ы) (сзади); 1 USB 3.2 поколения 2x2 Type-C порт(ы) (колодка); 1 USB 4.0 Type-C порт(ы) (сзади).
• Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel B860.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро C9B860-MW подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600+MT/s (OC), поддержка Intel Extreme память Profile (XMP) память module. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C9B860-MW. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
