Артикул: MBD-X14SBT-G

Наличие уточняйте

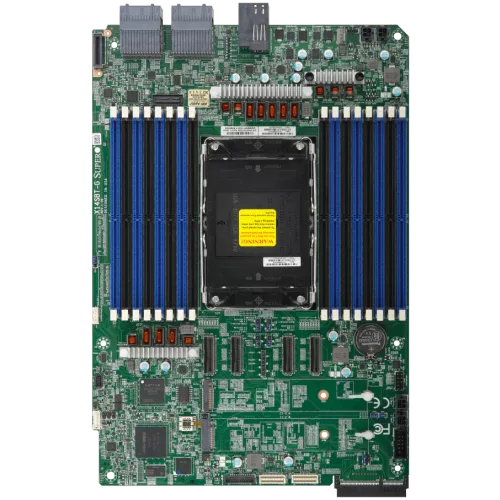

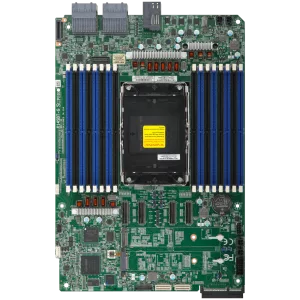

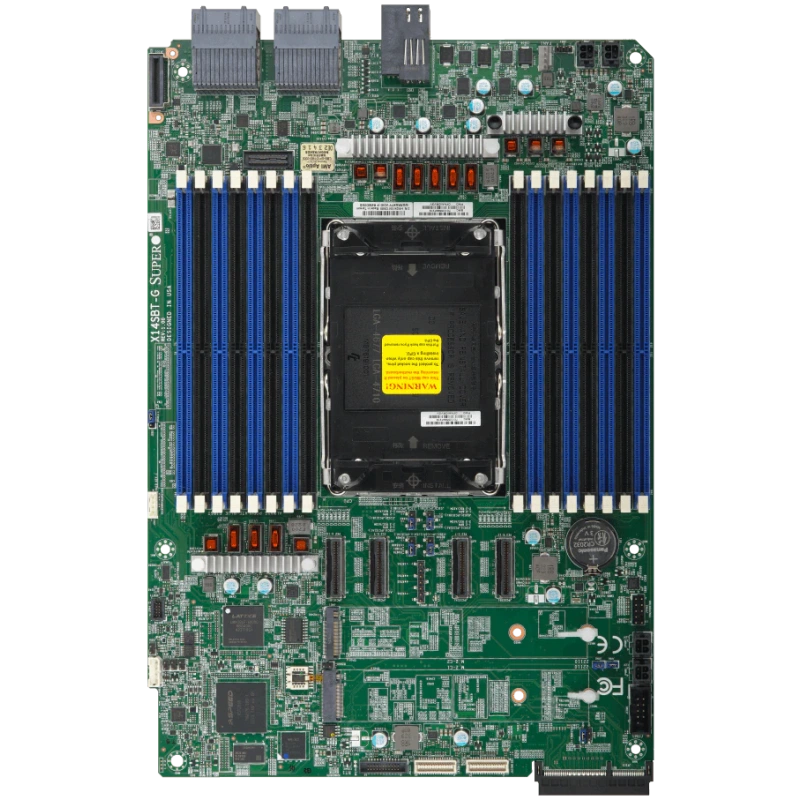

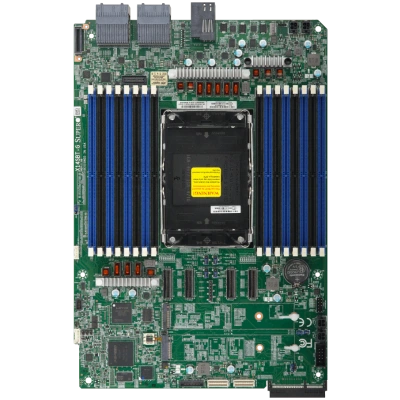

Материнская плата Supermicro X14SBT-⁠G MBD-⁠X14SBT-⁠G

Цена последней отгрузки со склада:

89 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SBT-G предназначена для серверных платформ и относится к линейке X14 UP GrandTwin Server Board. Это проприетарная серверная плата формата, рассчитанная на установку в совместимые системы SuperServer Only. Модель построена на платформе с одним процессорным сокетом E2 (LGA-4710) и ориентирована на процессоры Intel Xeon 6700/6500 series с P-cores либо 6700 series с E-cores. Плата поддерживает высокую вычислительную плотность, серверную память DDR5 и расширенные возможности подключения для внутренних и фронтальных модулей ввода-вывода.

Функциональные возможности

Функциональность X14SBT-G проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Проприетарный; 8.53" x 12.42" (21.67cm x 31.55cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM.
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
  • PCIe: 4 PCIe 5.0 x8 через MCIO разъём слоты; 2 PCIe 5.0 x16 через Molex Impleplus разъём слоты; 1 PCIe 5.0 x8 слот.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: Регулировка оборотов вентиляторов.
  • Системная логика: Система на кристалле SoC.
  • Безопасность: 1 TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SBT-G подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SBT-G1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM
X14SBT-GAP1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессорыКоличество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM
X14SBGM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-coresКоличество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM
X14SBW-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBT-G. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SBT-G

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM
Ёмкость и слоты памяти
До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM
Ёмкость модулей DIMM
MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; 3DS RDIMM:256GB
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
P-cores: До 86C; E-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Дополнительные разъёмы ввода-вывода
I/O: 1 COM, TPM колодка
Конфигурация PCIe
4 PCIe 5.0 x8 через MCIO разъём слоты; 2 PCIe 5.0 x16 через Molex Impleplus разъём слоты; 1 PCIe 5.0 x8 слот
Последовательные порты
1 COM порт(ы) (колодка)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8.53" x 12.42" (21.67cm x 31.55cm)
Условия эксплуатации
Рабочая температура: -5°C до 55°C (23°F до 131°F); Температура хранения: 10°C до 35°C (50°F до 95°F); Рабочая относительная влажность: 8% до 80% (без конденсации); Относительная влажность хранения: 8% до 90% (без конденсации)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Nikolay22.08.2025

5/5

Плату брали для нового серверного узла, где важны были и процессор, и память, и быстрые линии расширения. После запуска система спокойно увидела все нужные компоненты, а через пару часов проверки стало ясно, что можно оставлять в постоянной работе. Отдельно понравилось, что к установке не пришлось ничего подгонять на месте.

Плюсы товара

Компоненты увиделись без задержки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования по платформе нужно соблюсти, чтобы плата корректно встала в серверный корпус?

Плата выполнена в проприетарном формате и предназначена для совместимых систем SuperServer Only/платформ Supermicro GrandTwin. Поэтому выбор корпуса и бэкплейна должен опираться на совместимые модели Supermicro, иначе возможны проблемы с механической установкой и разводкой интерфейсов.

Как избежать ошибки при выборе процессора по поддержке P-core и BIOS?

Для Intel Xeon 6700/6500 с P-cores требуется BIOS версии 1.2 или выше. Если BIOS не соответствует требованию, есть риск несоответствия выбранной конфигурации заявленной поддержке.

Если проект упирается в объём оперативной памяти, как правильно выбрать конфигурацию по типу модулей и режиму 1DPC/2DPC?

Для этой платы заявлены максимумы памяти с поддержкой режимов 1DPC и 2DPC, при этом максимальный объём зависит от типа модулей (MRDIMM/RDIMM/3DS RDIMM). При расчёте под целевой объём важно сверить, какой режим планируется (1DPC или 2DPC) и какой тип модулей вы будете устанавливать.

Какие интерфейсы хранения доступны и где чаще всего возникает ограничение при сборке?

По накопителям предусмотрены 2 разъёма M.2 PCIe 5.0 x4 (M-key, 2280/22110) и поддержка SATA DOM через 2 SATA DOM с поддержкой питания. Если нужно много накопителей, основное ограничение обычно будет в числе M.2 (две) и SATA DOM (две).

Что важно учесть для удалённого управления и сетевого доступа, чтобы эксплуатация была предсказуемой?

У платы есть BMC ASPEED AST2600 с IPMI и заявлены сетевые порты: 2 RJ-45 10 Гбит/с, 2 SFP+ 10 Гбит/с и отдельный RJ-45 1 Гбит/с Dedicated IPMI LAN. При проектировании нужно предусмотреть физическое подключение под оба типа (управление/данные), чтобы IPMI всегда работал независимо от основного сетевого трафика.
