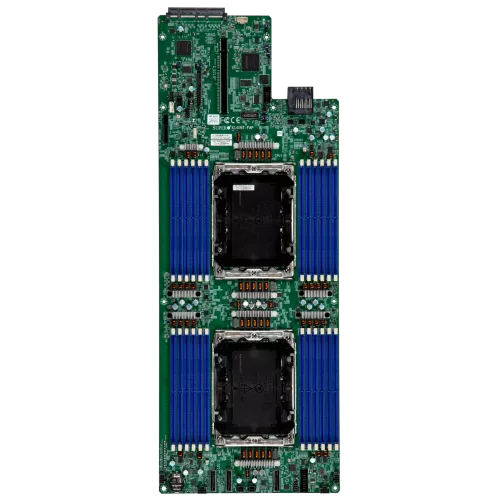

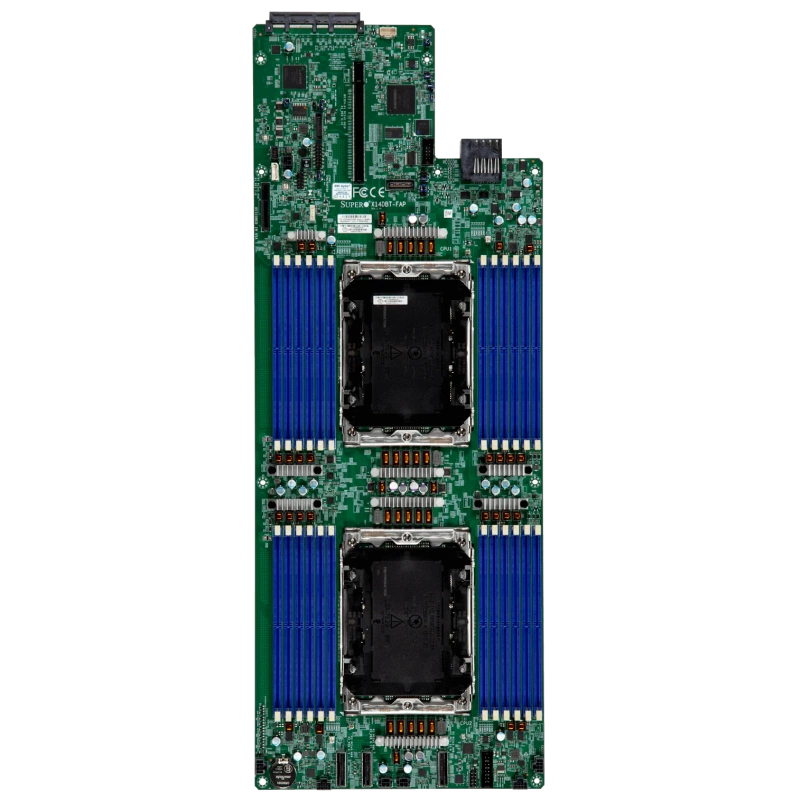

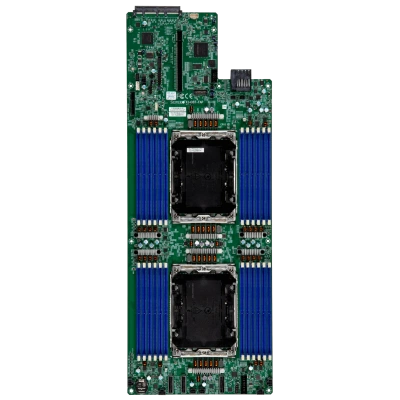

Материнская плата Supermicro X14DBT-FAP MBD-X14DBT-FAP (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Supermicro X14DBT-FAP - серверная материнская плата формата Proprietary, рассчитанная на использование в составе систем SuperServer Only. Модель относится к линейке X14 DP FlexTwin Server Board и ориентирована на высокопроизводительные серверные конфигурации, где важны плотность вычислений, поддержка современных процессоров Intel Xeon 6 и расширенные возможности по памяти, вводу-выводу и подключению накопителей.

Плата построена для двухпроцессорной конфигурации и использует сокет Dual Socket BR (LGA-7529). В ключевых возможностях заявлена поддержка процессоров Intel Xeon 6 series, а также CPU с TDP до 500 Вт. Это делает платформу подходящей для задач, где требуется высокая вычислительная плотность, большой объем памяти и развитая шина расширения.

Функциональные возможности MBD-X14DBT-FAP

Плата поддерживает до 24 слотов DIMM и может работать с памятью DDR5 6400 MT/s в конфигурации RDIMM, а также с DDR5-MRDIMM 8800 MT/s. В таблице спецификаций указаны максимальные объемы до 3 ТБ для DDR5 ECC RDIMM и до 6 ТБ для DDR5 ECC MRDIMM при 1DPC. Поддержка ECC помогает обнаруживать и корректировать ошибки памяти, что важно для серверной эксплуатации.

По вводу-выводу предусмотрены 1 порт RJ45 1 GBASE-T для выделенного IPMI LAN, 2 порта USB 2.0 Type-A, 1 видеовыход VGA и разъем TPM header. Для управления и аппаратного мониторинга используется ASPEED AST2600 BMC, а в разделе системного ПО указаны AMI 64MB UEFI BIOS, ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9.

Плата оснащена развитой подсистемой расширения: один слот PCIe 5.0 x16 AIOM Networking, один PCIe 5.0 x16, два PCIe 5.0 x8 через MCIO Connector, один PCIe 5.0 x8 для адаптера M.2 с поддержкой двух NVMe M.2 устройств и один PCIe 5.0 x8 через MCIO Connector для подключения к storage backplane. Также заявлены два слота M.2 PCIe 5.0 x4 формата M-key 22110 и два порта PCIe 5.0 x4 NVMe E1.S через MCIO connector. Дополнительно в ключевых особенностях указаны direct cold plate cooling over CPU chips, один PCIe 5.0 x16 to AIOM slot и один PCIe 5.0 x16 riser card.

Технические особенности

• Тип изделия: серверная материнская плата
• Форм-фактор: Proprietary
• Размеры: 8.7" x 27" (22.1 cm x 68.58 cm)
• Процессор: Dual Socket BR (LGA-7529), Intel Xeon 6900 series
• Максимальный TDP CPU: до 500 Вт
• Количество слотов памяти: 24 DIMM slots
• Память: DDR5 6400 MT/s RDIMM, DDR5-MRDIMM 8800 MT/s
• Максимальный объем памяти: до 3 ТБ DDR5 ECC RDIMM; до 6 ТБ DDR5 ECC MRDIMM
• Напряжение памяти: 1.1 В
• Контроль ошибок памяти: исправление одиночных ошибок и обнаружение двойных ошибок при использовании ECC
• Чипсет: System on Chip
• BMC/IPMI: ASPEED AST2600 BMC
• LAN: 1 RJ45 1 GBASE-T dedicated IPMI LAN port
• USB: 2 USB 2 Type-A ports
• Видео: 1 VGA port
• TPM: 1 TPM header
• Слоты расширения: 1 PCIe 5.0 x16 AIOM Networking, 1 PCIe 5.0 x16, 2 PCIe 5.0 x8 via MCIO, 1 PCIe 5.0 x8 for M.2 adapter, 1 PCIe 5.0 x8 via MCIO for storage backplane
• M.2: 2 M.2 PCIe 5.0 x4 slots, M-key 22110
• Накопители: 2 PCIe 5.0 x4 NVMe E1.S storage ports via MCIO connector
• BIOS: AMI 64MB UEFI BIOS
• BIOS функции: ACPI 6.5, SMBIOS 3.7 or later, UEFI 2.9
• Управление и ПО: SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), Supermicro Server Automation Assistant (SAA)
• Безопасность: TPM 2.0
• Охлаждение: Direct Cold Plate Cooling technology over CPU chips
• Назначение: X14 DP FlexTwin Server Board, for SuperServer Only
• Комплект/серия: Optimized Servers SYS-222FT-HEA-LCC как связанная серверная платформа

Применение

Материнская плата предназначена для построения серверных систем, где требуется высокая плотность вычислений, поддержка двух процессоров Intel Xeon 6 и большой емкости оперативной памяти. Платформа подходит для серверных узлов общего назначения, виртуализации, инфраструктурных задач, хранения данных, вычислений с высокой нагрузкой на память и сценариев, в которых важны PCIe 5.0, NVMe-подключения и удаленное аппаратное управление.

Совместимость

Плата рассчитана на использование только в составе SuperServer Only. Поддерживаются процессоры Intel Xeon 6900 series, сокет Dual Socket BR (LGA-7529), DDR5 RDIMM и DDR5 MRDIMM. В описании также указана связь с оптимизированной серверной системой SYS-222FT-HEA-LCC.

Монтаж и эксплуатация

Форм-фактор Proprietary и крупные размеры 8.7" x 27" указывают на специализированную установку в совместимые серверные шасси. Для охлаждения CPU предусмотрена технология direct cold plate cooling. При эксплуатации важны допустимый TDP процессоров до 500 Вт, применение ECC-памяти и наличие выделенного IPMI-порта для управления.

Ограничения и условия использования

Изделие не является универсальной настольной платой и предназначено для серверной интеграции в совместимую платформу Supermicro. Использование ограничено конфигурациями SuperServer Only, поэтому перед установкой важно учитывать форм-фактор, поддерживаемые сокеты, тепловые ограничения процессоров и совместимость с системой охлаждения.

Логистические данные

Для текущего товара в доступном наборе данных подтверждены размеры платы 8.7" x 27" (22.1 cm x 68.58 cm). Иных фактических сведений о массе, упаковке и транспортных размерах в найденных блоках не указано.

Документация и материалы

Из спецификаций и ключевых особенностей получены сведения о процессорной поддержке, памяти, интерфейсах, BIOS, BMC, TPM, расширении PCIe и накопителях M.2/E1.S. Эти данные перенесены в описание и атрибуты без сокращения ключевых параметров.
