Артикул: MBD-X14DBT-FLAP

Наличие уточняйте

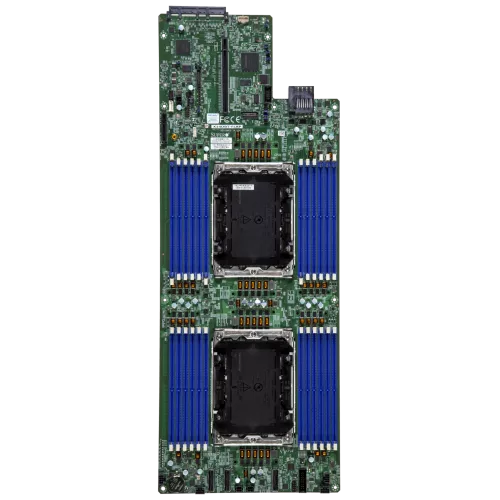

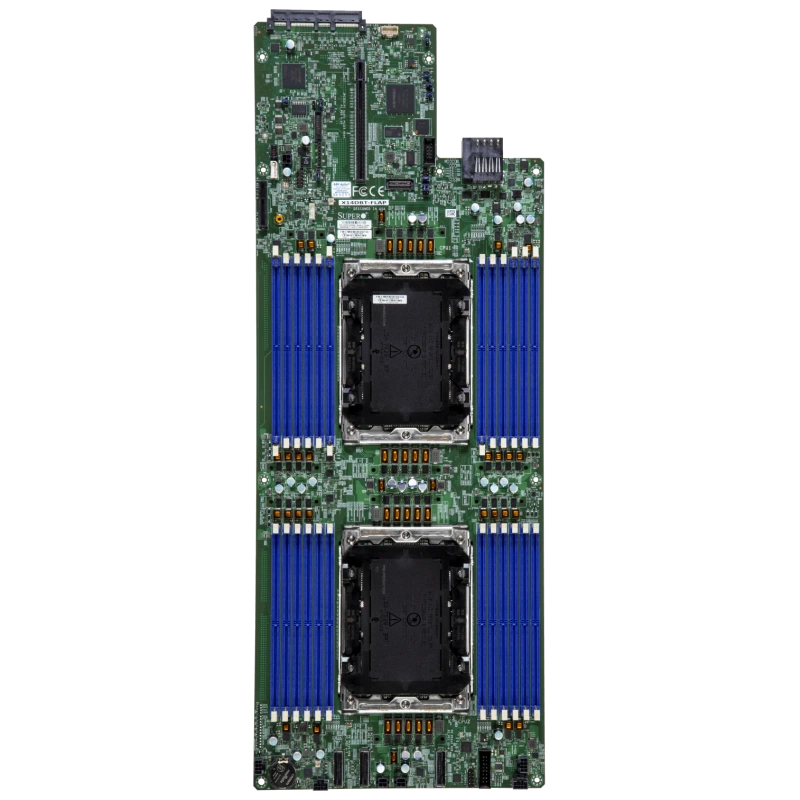

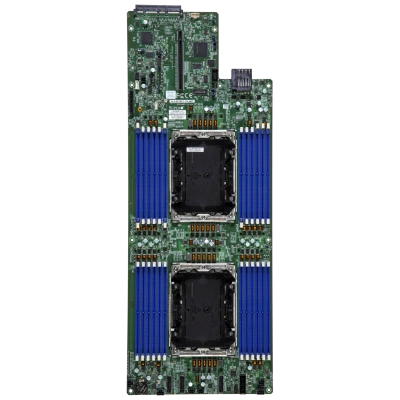

Материнская плата X14DBT-⁠FLAP Supermicro MBD-⁠X14DBT-⁠FLAP

Цена последней отгрузки со склада:

102 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14DBT-FLAP предназначена для серверных систем и платформ SuperServer. Это проприетарная серверная плата формата FlexTwin с поддержкой двух процессоров Intel Xeon 6900 series на сокете LGA-7529 (Socket BR). Плата ориентирована на высокую вычислительную плотность, серверную устойчивость и работу в составе многопроцессорных конфигураций.

Функциональные возможности

Функциональность X14DBT-FLAP проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры.
  • Форм-фактор и габариты: Проприетарный; 8.7" x 27" (22.1cm x 68.58cm).
  • Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM; Поддержка DDR5 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Direct Cold Plate Cooling technology over CPU и VRM chips, и DIMM.
  • Сеть: 1 RJ45 LAN порт(ы).
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 22110).
  • PCIe: 1 PCIe 5.0 x16 AIOM Networking слот; 1 PCIe 5.0 x16 (в x16) слот; 2 PCIe 5.0 x8 через MCIO разъём слоты; 1 PCIe 5.0 x8 слот, для M.2 adapter до Поддержка Два NVMe M.2 устройств; 1 PCIe 5.0 x8 через MCIO разъём слот, для cabling до storage backplane.
  • USB: 2 USB 2 Type-A порт(ы).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 4x 8-pin разъёмы вентиляторов (До 4 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14DBT-FLAP подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM; Поддержка DDR5 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Direct Cold Plate Cooling technology over CPU и VRM chips, и DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14DBT-FLAP2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессорыКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM; Поддержка DDR5 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Direct Cold Plate Cooling technology over CPU и VRM chips, и DIMM; 1 RJ45 LAN порт(ы)
X14DBT-FAP2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессорыКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM; Поддержка DDR5 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; 1 RJ45 1 GBASE-T Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)
X14DBM-AP2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессорыКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.
X14DBG-AP2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-coresКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM; Поддержка DDR5 6400MT/s в 24 разъёма DIMM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14DBT-FLAP. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14DBT-FLAP

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM
Ёмкость и слоты памяти
Поддержка DDR5 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Direct Cold Plate Cooling technology over CPU и VRM chips, и DIMM
Ёмкость модулей DIMM
MRDIMM:32GB, 48GB, 64GB, 96GB, 128GB, 256GB; RDIMM:32GB, 64GB, 96GB, 128GB; 3DS RDIMM:256GB
Количество разъёмов DIMM
24

Процессорная подсистема

Количество ядер
P-cores: До 128C
Поддерживаемые процессоры
2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры
Сокет процессора
LGA-7529
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 AIOM Networking слот; 1 PCIe 5.0 x16 (в x16) слот; 2 PCIe 5.0 x8 через MCIO разъём слоты; 1 PCIe 5.0 x8 слот, для M.2 adapter до Поддержка Два NVMe M.2 устройств; 1 PCIe 5.0 x8 через MCIO разъём слот, для cabling до storage backplane
Порты USB
2 USB 2 Type-A порт(ы)
Сетевые порты
1 RJ45 LAN порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 500W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8.7" x 27" (22.1cm x 68.58cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 22110)

Питание и охлаждение

Вентиляторы и охлаждение
4x 8-pin разъёмы вентиляторов (До 4 вентиляторов)
Контроль напряжений
+3.3V,+5V,+5V дежурное питание,2 вентиляторов с контролем оборотов,3.3V дежурное питание,Управление питанием ACPI,Индикатор активности BMC/IPMI,Защита CPU при перегреве,Мониторинг Напряжения ядер CPU,Platform Environment управление Interface (PECI)/(TSI)
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
BMC Heartbeat LED; Индикатор питания; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Артем Зимин09.10.2025

5/5

Эту плату ставили в совместимое шасси для двух процессоров Xeon 6900 series. С запуском вышло без лишней суеты, охлаждение по плану проверили заранее, а после включения система увидела оба процессора и память. Для такой плотной компоновки получилось удобно.

Плюсы товара

Оба процессора увиделись системой

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения совместимости нужно проверить, чтобы плата X14DBT-FLAP корректно заработала в серверной инфраструктуре?

Плата рассчитана на SuperServer only и требует совместимого серверного шасси под форм-фактор Proprietary; дополнительно нужно сверить сокет Dual Socket BR (LGA-7529) и платформу SYS-222FT-HEA-ALC, а также тип/частоту DDR5 модулей.

Если планируется максимальная емкость памяти, от чего зависит выбор модулей и какие риски есть при неверной комбинации?

При 1DPC заявлены до 3 ТБ для DDR5 ECC RDIMM, а также поддержка DDR5-MRDIMM (указана частота 8800 MT/s); риск в том, что емкость и режимы зависят от типа модулей, поэтому при сборке нужно подбирать совместимые DDR5 RDIMM/MRDIMM и учитывать ECC (исправление одиночных и обнаружение двойных ошибок).

Как понять, хватит ли плате PCIe-ресурсов под одновременно сеть и storage, если вы используете MCIO и M.2/NVMe?

PCIe-интерфейсы распределены по нескольким каналам и коннекторам: есть AIOM Networking x16, отдельный x16, два x8 через MCIO, плюс слот x8 для адаптера M.2 и x8 через MCIO для storage backplane; при одновременном подключении устройств важно проверить, как ваша схема стыкуется с этими разъемами.

Какие тепловые и эксплуатационные особенности важны при установке CPU до 500 Вт на этой платформе?

Для охлаждения предусмотрена Direct Cold Plate Cooling over CPU, VRM chips and DIMM; при TDP до 500 Вт и плотной конфигурации критично, чтобы серверный корпус и компоновка обеспечивали отвод тепла под эту технологию, иначе возрастает риск проблем при длительных нагрузках.

Какие элементы удаленного управления и безопасности предусмотрены на плате и как это помогает при эксплуатации?

Есть BMC для управления (ASPEED AST2600 указан), отдельный IPMI-порт RJ45 LAN, а также TPM header; это позволяет организовать удаленный доступ к управлению и аппаратную защиту в рамках вашей серверной платформы SuperServer.
