Артикул: MBD-H12SSW-NTL

Наличие уточняйте

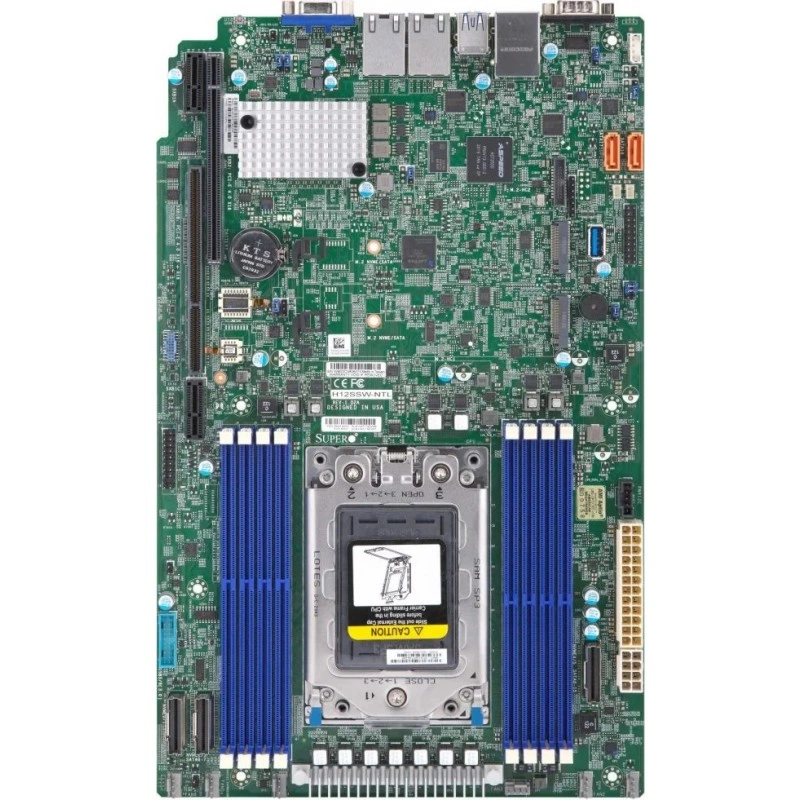

Материнская плата Supermicro H12SSW-⁠NTL MBD-⁠H12SSW-⁠NTL

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSW-NTL

Supermicro MBD-H12SSW-NTL объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — H12SSW-NTL. Вычислительная платформа: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.

Формат платы — Проприетарный WIO. Её габариты составляют 8.15" x 13.05". Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность H12SSW-NTL проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: Проприетарный WIO; 8.15" x 13.05".
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов.
  • M.2: Interface: 2 SATA/PCI-E 4.0 x2; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот.
  • USB: 7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H12SSW-NTL подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H12SSW-NTLОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTRОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-INLОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 1GbE LAN портов через Broadcom BCM5720L; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H12SSW-NTL. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H12SSW-NTL

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A)
Сетевые контроллеры
2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот

Конструкция и условия эксплуатации

Габариты
8.15" x 13.05"
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный WIO

Накопители

NVMe
2 NVMe (PCI-E Gen4)
Контроллер и порты SATA
SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов
Подключение SATA/NVMe
16 SATA3 / 4 NVMe (PCI-E Gen4)
Разъёмы M.2
Interface: 2 SATA/PCI-E 4.0 x2; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
До 6 состояние вентиляторов контроль оборотов; До 6 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт; 2 SuperDOM power разъёмы; 1 TPM 1.2/2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1
