Артикул: MBD-H12SSW-NT-O
Наличие уточняйте

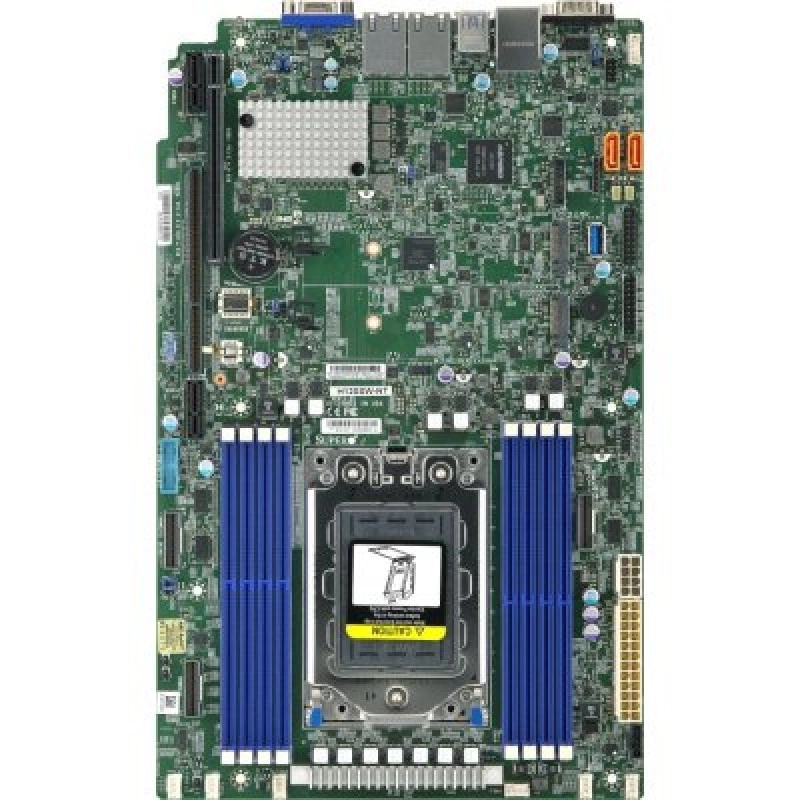

Supermicro MBD-H12SSW-NT-O — серверная материнская плата
Цена последней отгрузки со склада:
80 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-H12SSW-NT-O
Supermicro MBD-H12SSW-NT-O - серверная материнская плата форм-фактора Proprietary WIO для построения систем на процессорах AMD EPYC 7002 Series. Модель рассчитана на установку одного процессора в сокет SP3 и ориентирована на серверные конфигурации, где нужны высокая плотность интеграции и поддержка современной платформы AMD EPYC. Плата применяется в совместимых серверных шасси и служит базой для сборки рабочих узлов, серверов хранения и инфраструктурных систем, рассчитанных на длительную эксплуатацию.
Конфигурация MBD-H12SSW-NT-O включает восемь слотов DDR4 DIMM с поддержкой частоты 3200 МГц и шестнадцать портов SATA 6 Гбит/с. Такое сочетание позволяет строить серверные решения с большим числом накопителей и достаточным объемом оперативной памяти для корпоративных задач. Плата относится к специализированным серверным изделиям и не предназначена для обычных настольных компьютеров. Ее форм-фактор, платформа процессора и набор интерфейсов рассчитаны на совместимые серверные корпуса и внутреннюю компоновку серверного оборудования.
Модель интересна как основа для серверов, которым требуется процессор AMD EPYC 7002, сокет SP3, память DDR4 и развитая дисковая подсистема SATA. Это решение для сценариев, где важны масштабируемость, совместимость с серверным шасси и возможность размещения большого числа накопителей в одном корпусе.
Функциональные возможности
Практическая задача H12SSW-NT — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
- Форм-фактор и габариты: Проприетарный WIO; 8.15" x 13.05".
- Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти.
- Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
- Сеть: 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов.
- M.2: Interface: 2 SATA/PCI-E 3.0 x2; Формат: 2280, 22110; Ключ: M-key.
- PCIe: 1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот.
- USB: 7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро H12SSW-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-116AC10-R706WB3, CSE-815TQC-R504WB2. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| H12SSW-NT | Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3 | 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| H12SSW-NTR | Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3 | 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| H12SSW-NTL | Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3 | 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| H12SSW-IN | Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3 | 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 1GbE LAN портов через Broadcom BCM5720L; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата H12SSW-NT. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-H12SSW-NT-O
Оперативная память
- Каналы памяти
- 8
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти
- Ёмкость модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Количество разъёмов DIMM
- 8
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами
Процессорная подсистема
- Количество ядер
- До 64 ядер
- Поддерживаемые процессоры
- Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
- Сокет процессора
- SP3
- Чипсет
- Система на кристалле SoC
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 1 VGA порт
- Порты USB
- 7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A)
- Сетевые контроллеры
- 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот
Комплектация и совместимость
- Исполнение поставки
- Retail
- Поддерживаемые модели
- AS -1014S-WTRT; AS -1114S-WTRT
Конструкция и условия эксплуатации
- Габариты
- 8.15" x 13.05"
- Условия эксплуатации
- Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
- Форм-фактор
- Проприетарный WIO
Накопители
- NVMe
- 2 NVMe (PCI-E Gen4)
- Контроллер и порты SATA
- SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов
- Подключение SATA/NVMe
- 16 SATA3 / 4 NVMe (PCI-E Gen3)
- Разъёмы M.2
- Interface: 2 SATA/PCI-E 3.0 x2; Формат: 2280, 22110; Ключ: M-key
Питание и охлаждение
- Вентиляторы и охлаждение
- До 6 состояние вентиляторов контроль оборотов; До 6 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- 1 COM порт; 2 SuperDOM power разъёмы; 1 TPM 1.2/2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I²C Temperature Sensing Logic
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- Управление питанием ACPI; Управление включением после восстановления питания
Управление и безопасность
- Программное обеспечение управления
- Super Doctor 5; Watch Dog; SUM; IPMI 2.0, KVM с Выделенная LAN
- Тип BIOS
- AMI 256Mb SPI Flash EEPROM
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1
Отзывы о товаре
Вопросы о товаре
Какие основные условия совместимости с серверной платформой нужно проверить перед установкой этой платы Supermicro?
В чем практический смысл выбора конфигурации с 16 портами SATA для серверной подсистемы хранения?
Какие риски по производительности и надежности возникают, если заполнять память DDR4 не в той конфигурации, которую ожидает плата?
Как ограничение «Single AMD EPYC 7002 Series» влияет на сценарии модернизации и масштабирования?
Что важно учесть по дисковым интерфейсам, если вы строите RAID-массивы на этой плате вместо внешнего контроллера?
