Артикул: MBD-H12SSW-NTR-O

Наличие уточняйте

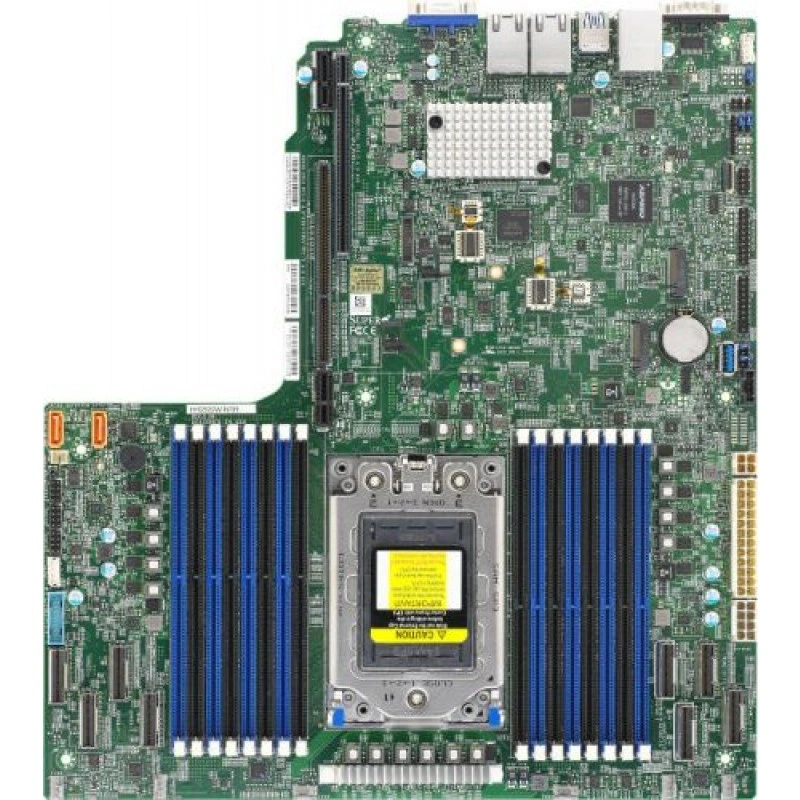

Материнская плата Supermicro MBD-⁠H12SSW-⁠NTR-⁠O

Цена последней отгрузки со склада:

85 466 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSW-NTR-O

Материнская плата Supermicro MBD-H12SSW-NTR-O выполнена в нестандартном форм-факторе и рассчитана на серверные конфигурации с процессорами Intel. Плата построена на архитектуре SoC без отдельного чипсета, поэтому в ней сочетаются базовые вычислительные функции платформы и набор встроенных интерфейсов для подключения накопителей, сетевых линий и системного охлаждения. Такая компоновка подходит для серверных систем, где важны компактная логика платформы, поддержка большого объема памяти и наличие современных интерфейсов хранения данных.

Модель поддерживает 16 слотов оперативной памяти с частотой до 3200 МГц и максимальным объемом до 4 ТБ, что делает ее удобной основой для рабочих нагрузок, требовательных к емкости ОЗУ. Для расширения предусмотрен слот PCIe x16, а для накопителей доступны 2 разъема M.2. На задней панели расположены 2 сетевых порта RJ-45, а на плате предусмотрены 6 разъемов для корпусных вентиляторов. Питание организовано через основной разъем 24 pin и процессорный разъем 8 + 4 pin, что соответствует серверной компоновке платы.

Отсутствие звукового адаптера и использование сетевых портов RJ-45 подтверждают ориентацию модели на серверное применение, а не на мультимедийные сценарии. MBD-H12SSW-NTR-O подходит для построения платформы, где приоритетом являются вычислительная плотность, поддержка памяти большого объема, базовое расширение через PCIe и подключение NVMe-накопителей через M.2.

Функциональные возможности

При проектировании сервера на H12SSW-NTR сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: Проприетарный; 13.4" x 12.29" (34cm x 31.2cm).
  • Оперативная память: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов.
  • M.2: Interface: 2 PCI-E 4.0 x2; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот.
  • USB: 7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H12SSW-NTR подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LB16AC2-R504W, CSE-213BAC8-R1K23WB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H12SSW-NTRОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTLОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-INRОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; Два GbE LAN портов через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H12SSW-NTR. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H12SSW-NTR MBD-H12SSW-NTR-O — 1 шт., I/O Cable CBL-SAST-0813 — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H12SSW-NTR-O. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H12SSW-NTR-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
7 USB 3.0 портов (4 сзади, 2 через внутреннюю колодку, 1 Type A)
Сетевые контроллеры
2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI)
Сетевые порты
2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 4.0 x32 Left Райзер слот; 1 PCI-E 4.0 x16 Right Райзер слот

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H12SSW-NTR MBD-H12SSW-NTR-O
1 шт.; H12SSW-NTR Материнская плата
Комплект: I/O Cable CBL-SAST-0813
1 шт.; SLIMLINE SAS x8 (LA) до SATA x4,INT, 16/26CM,32AWG
Поддерживаемые модели
AS -1114S-WN10RT; AS -2114S-WN24RT

Конструкция и условия эксплуатации

Габариты
13.4" x 12.29" (34cm x 31.2cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

NVMe
12 NVMe (PCI-E Gen4)
Контроллер и порты SATA
SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов
Подключение SATA/NVMe
16 SATA3 или 4 NVMe через SlimSAS (PCI-E Gen4)
Разъёмы M.2
Interface: 2 PCI-E 4.0 x2; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
До 6 состояние вентиляторов контроль оборотов; До 6 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт; 2 SuperDOM power разъёмы; 1 TPM 1.2/2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

wildtrail7922.10.2025

5/5

Эту плату ставили в сервер на SP3 с большим объемом памяти и парой M.2. После включения система увидела оба сетевых порта, а сам узел собрался без лишних переделок. Для плотной серверной конфигурации вышло удобно.

Плюсы товара

Оба порта появились в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какой риск совместимости с процессором и платформой нужно проверить до покупки MBD-H12SSW-NTR-O?

Плата рассчитана на платформу Intel SP3 и имеет сокет SP3. Перед заказом убедитесь, что в вашей сборке используется совместимый SP3-сокет и подходящий процессор под эту платформу.

Сколько накопителей M.2 можно подключить и как это повлияет на проект, если нужен запас по емкости?

Предусмотрены 2 разъёма M.2. Если планируется больше накопителей, потребуется дополнительное расширение через другие интерфейсы/слоты, иначе лимит будет по M.2.

Если в системе нужны дополнительные карты (ускорители/контроллеры), что ограничит расширение на этой плате?

На плате только 1 слот PCIe x16. Поэтому количество и состав карт расширения будет ограничен, и важно заранее выбрать приоритетные устройства для установки.

Как спланировать охлаждение корпуса: сколько вентиляторов можно подключить напрямую на плату?

Указано 6 разъёмов для корпусных вентиляторов 4 pin. При выборе вентиляторов и компоновке airflow учитывайте этот лимит подключений на материнской плате.

Как отсутствие встроенного звука может повлиять на настройку рабочих станций или интерфейсов?

Аудио не предусмотрено. Если в вашей модели эксплуатации нужен звук, потребуется внешний аудио-решение, а не полагаться на встроенные возможности платы.
