Артикул: MBD-H13SVW-NT-OS1

Наличие уточняйте

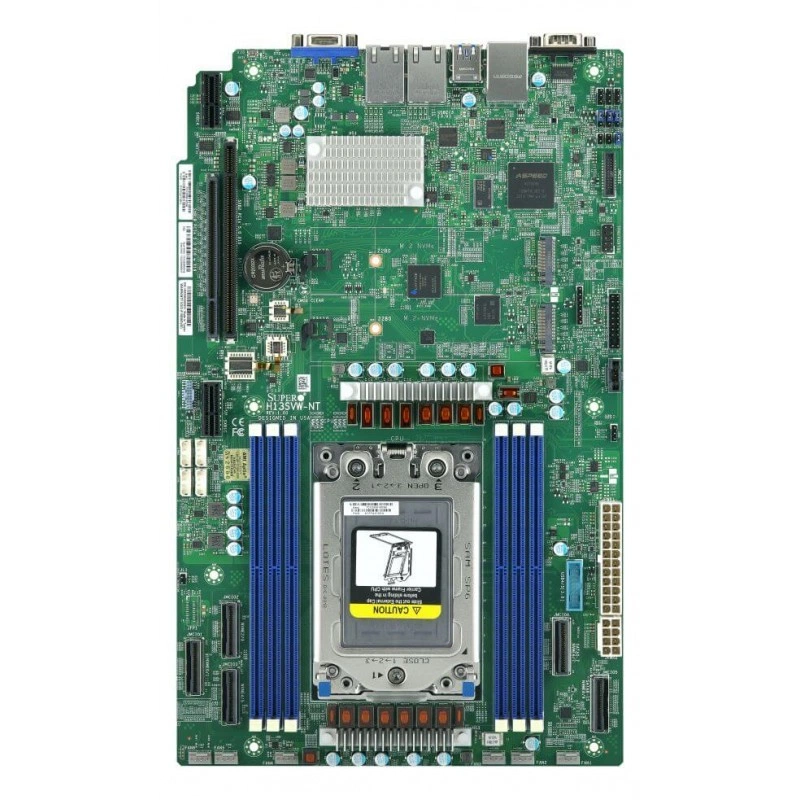

Материнская плата Supermicro H13SVW-⁠NT-⁠OS1 ( For A+ Server Only ) MBD-⁠H13SVW-⁠NT-⁠OS1

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SVW-NT-OS1

Материнская плата Supermicro MBD-H13SVW-NT-OS1 предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H13SVW-NT-OS1. Поддерживаемая процессорная конфигурация: 1 процессорный разъём SP6; AMD EPYC 8004 серии.

Формат платы — Проприетарный WIO. Её габариты составляют 8.15" x 13.05" (20.7cm x 33.15cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM. Сетевые контроллеры и подключение: 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2x 10GBase-T LAN портов через Broadcom BCM57416. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата H13SVW-NT-OS1 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём SP6; AMD EPYC 8004 серии.
  • Форм-фактор и габариты: Проприетарный WIO; 8.15" x 13.05" (20.7cm x 33.15cm).
  • Оперативная память: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM.
  • Сеть: 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2x 10GBase-T LAN портов через Broadcom BCM57416.
  • SATA: 8 SATA3 / PCIe 5.0 Hybrid через 2 PCIe 5.0 x8 MCIO.
  • M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 Left Райзер слот; 1 PCIe 5.0 x32 Left Райзер слот.
  • USB: 2 USB 3 порт(ы) (колодка); 4 USB 3 порт(ы); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13SVW-NT-OS1 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём SP6; AMD EPYC 8004 серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H13SVW-NT-OS11 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NT-OS21 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NTОдин процессор(ы); AMD EPYC 8005/8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1.5TB 6400MT/s ECC DDR5; До 1.5TB ECC RDIMM, скорость До DDR5-6400MHz в 6 разъёмов DIMM (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SVW-NT-OS1. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H13SVW-NT-OS1

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM:16GB, 32GB, 64GB, 96GB, 128GB
Количество разъёмов DIMM
6

Процессорная подсистема

Количество ядер
До 64C/128T
Поддерживаемые процессоры
1 процессорный разъём SP6; AMD EPYC 8004 серии
Сокет процессора
SP6
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 Left Райзер слот; 1 PCIe 5.0 x32 Left Райзер слот
Порты USB
2 USB 3 порт(ы) (колодка); 4 USB 3 порт(ы); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку)
Сетевой контроллер
2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI
Сетевые контроллеры
2x 10GBase-T LAN портов через Broadcom BCM57416

Комплектация и совместимость

Условия и ограничения
поддержка До 225W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8.15" x 13.05" (20.7cm x 33.15cm)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
8 SATA3 / PCIe 5.0 Hybrid через 2 PCIe 5.0 x8 MCIO
Разъёмы M.2
2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8/SATA3) Hybrid порт(ы); 3 MCIO (PCIe 5.0 x8) порт(ы)
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
