Артикул: MBD-H13SVW-NT-OS2

Наличие уточняйте

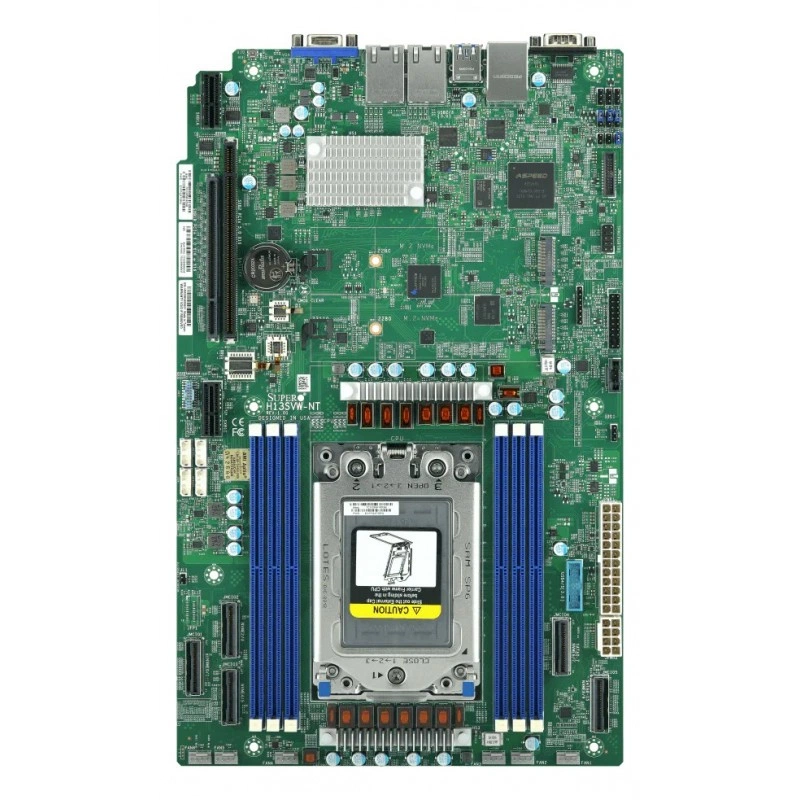

Материнская плата Supermicro H13SVW-⁠NT-⁠OS2 ( For A+ Server Only ) MBD-⁠H13SVW-⁠NT-⁠OS2

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SVW-NT-OS2

Supermicro MBD-H13SVW-NT-OS2 объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — H13SVW-NT-OS2. Вычислительная платформа: 1 процессорный разъём SP6; AMD EPYC 8004 серии.

Формат платы — Проприетарный WIO. Её габариты составляют 8.15" x 13.05" (20.7cm x 33.15cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM. Сетевые контроллеры и подключение: 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1); 2x 10GBase-T LAN портов через Broadcom BCM57416. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на H13SVW-NT-OS2 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём SP6; AMD EPYC 8004 серии.
  • Форм-фактор и габариты: Проприетарный WIO; 8.15" x 13.05" (20.7cm x 33.15cm).
  • Оперативная память: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM.
  • Сеть: 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1); 2x 10GBase-T LAN портов через Broadcom BCM57416.
  • SATA: 8 SATA3 / PCIe 5.0 Hybrid через 2 PCIe 5.0 x8 MCIO.
  • M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280(default)/22110).
  • PCIe: 1 PCIe 5.0 x16 (в x16) Right Райзер слот; 1 PCIe 5.0 x32 (в x16) Left Райзер слот.
  • USB: 4 USB 3.0 порт(ы) (сзади); 2 USB 3.0 порт(ы) (колодка); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H13SVW-NT-OS2 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём SP6; AMD EPYC 8004 серии. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H13SVW-NT-OS21 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NT-OS11 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NTОдин процессор(ы); AMD EPYC 8005/8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1.5TB 6400MT/s ECC DDR5; До 1.5TB ECC RDIMM, скорость До DDR5-6400MHz в 6 разъёмов DIMM (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SVW-NT-OS2. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13SVW-NT-OS2

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM:16GB, 32GB, 64GB, 96GB, 128GB
Количество разъёмов DIMM
6

Процессорная подсистема

Количество ядер
До 64C/128T
Поддерживаемые процессоры
1 процессорный разъём SP6; AMD EPYC 8004 серии
Сокет процессора
SP6
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы) (сзади)
Конфигурация PCIe
1 PCIe 5.0 x16 (в x16) Right Райзер слот; 1 PCIe 5.0 x32 (в x16) Left Райзер слот
Порты USB
4 USB 3.0 порт(ы) (сзади); 2 USB 3.0 порт(ы) (колодка); До 6 USB 3.0 портов(4 сзади + 2 через внутреннюю колодку)
Сетевой контроллер
1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI
Сетевые контроллеры
2x 10GBase-T LAN портов через Broadcom BCM57416
Сетевые порты
2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1)

Комплектация и совместимость

Условия и ограничения
поддержка До 225W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8.15" x 13.05" (20.7cm x 33.15cm)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
8 SATA3 / PCIe 5.0 Hybrid через 2 PCIe 5.0 x8 MCIO
Разъёмы M.2
2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280(default)/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8/SATA3) Hybrid порт(ы); 3 MCIO (PCIe 5.0 x8) порт(ы); RoT
Контроль напряжений
+12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature
Светодиодные индикаторы
Индикатор активности BMC/IPMI; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM с UEFI BIOS
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
