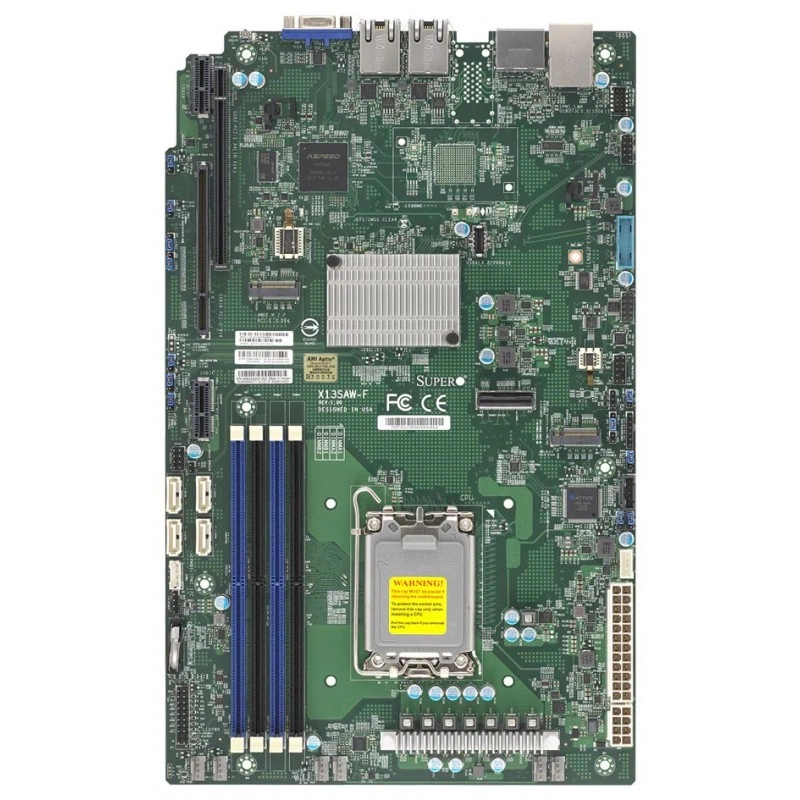

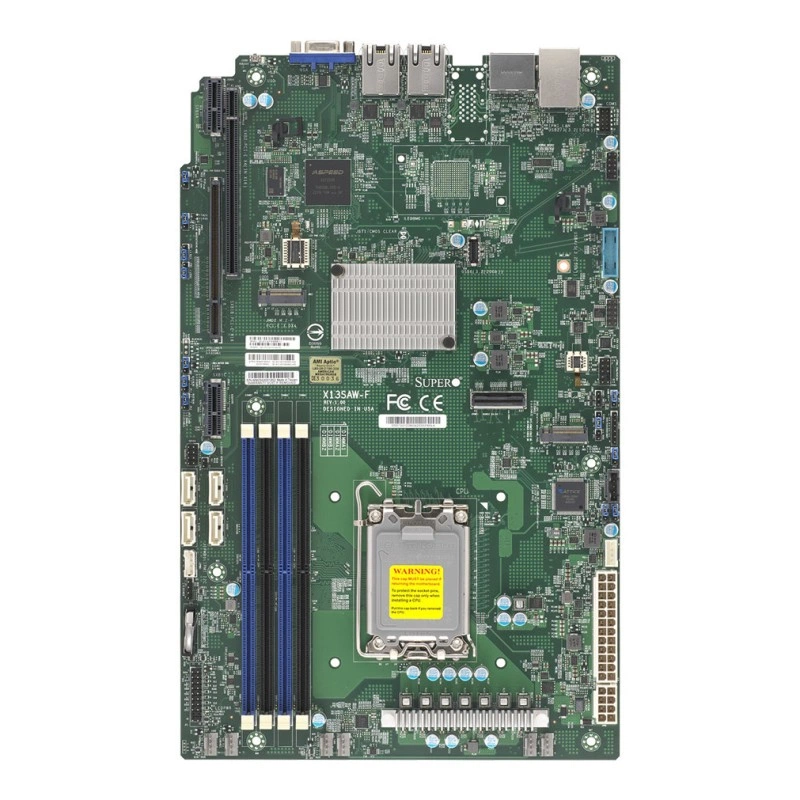

Материнская плата Supermicro X13SAW-F MBD-X13SAW-F

Основная информация о материнской плате Supermicro MBD-X13SAW-F

Supermicro MBD-X13SAW-F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для рабочих станций и прикладных вычислений. Аппаратное исполнение платы — X13SAW-F. Вычислительная платформа: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.

Формат платы — Проприетарный Embedded. Её габариты составляют 8" x 13" (20.32cm x 33.02cm). Системная логика: Intel R680E. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X13SAW-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: Проприетарный Embedded; 8" x 13" (20.32cm x 33.02cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM.
• Сеть: 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер.
• SATA: 4 SATA (6Gbps) через Intel R680E; RAID 0/1/5/10 Поддержка; Intel R680E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 3.0 x4 слот (M-key 2280).
• USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 1 USB 3.2 Gen2 порт(ы) (колодка).
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
• Системная логика: Intel R680E.
• Видео: 1 VGA порт(ы); 2 Display порт порт(ы).

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAW-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
