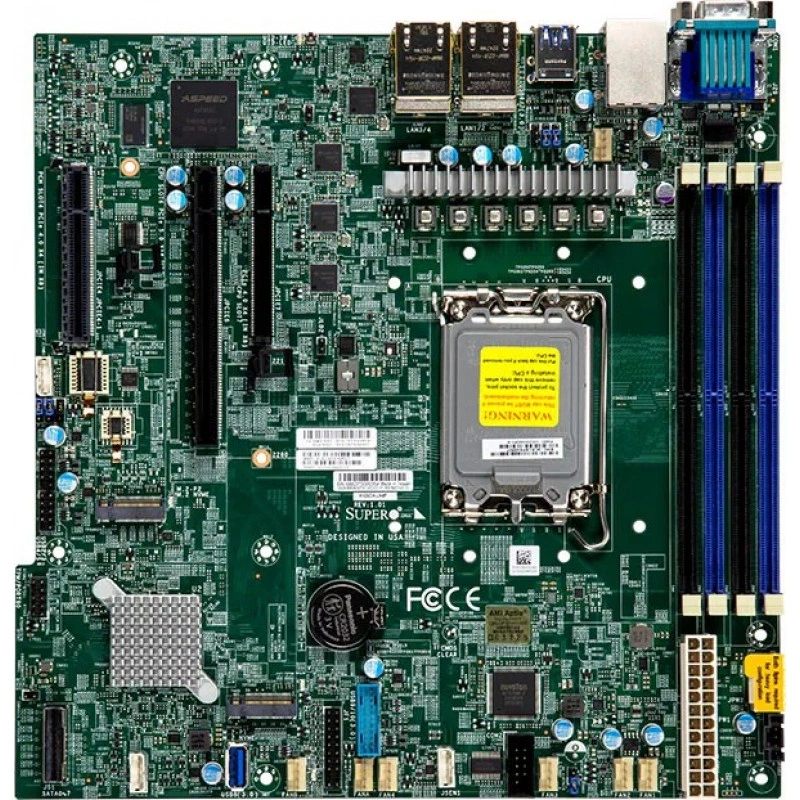

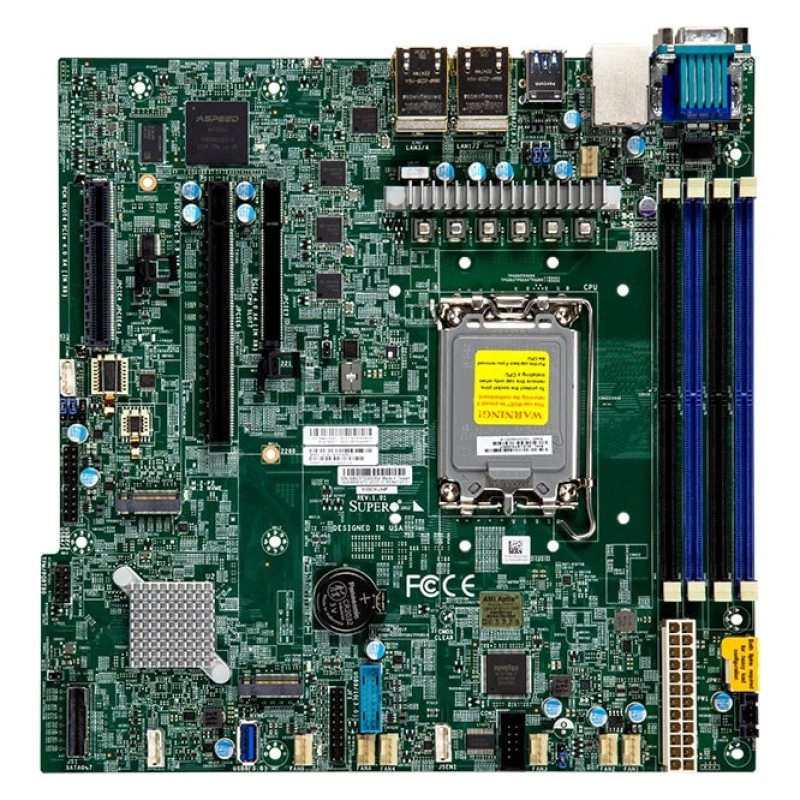

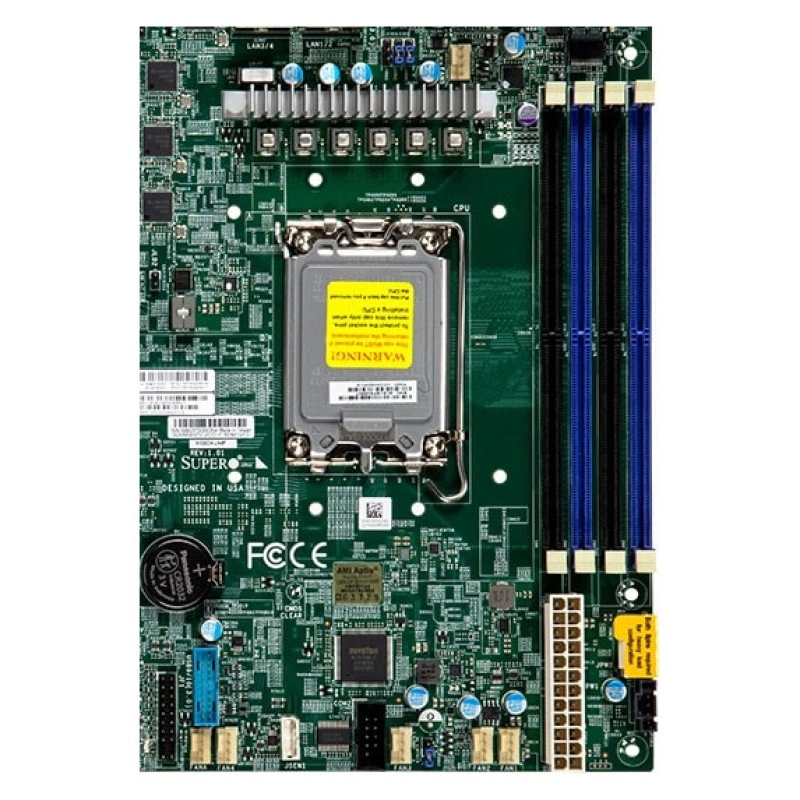

Материнская плата Supermicro X13SCH-LN4F MBD-X13SCH-LN4F

Основная информация о материнской плате Supermicro MBD-X13SCH-LN4F

Supermicro MBD-X13SCH-LN4F — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X13SCH-LN4F. Процессорная платформа: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C266. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 4 LAN с 1GbE с Intel I210; 4 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 4 LAN с Intel i210 Gigabit Ethernet-контроллер. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X13SCH-LN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM.
• Сеть: 4 LAN с 1GbE с Intel I210; 4 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 4 LAN с Intel i210 Gigabit Ethernet-контроллер.
• SATA: 8 SATA (6Gbps) через Intel C266; RAID 0/1/5/10 Поддержка; через SlimSAS; Intel C266 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).

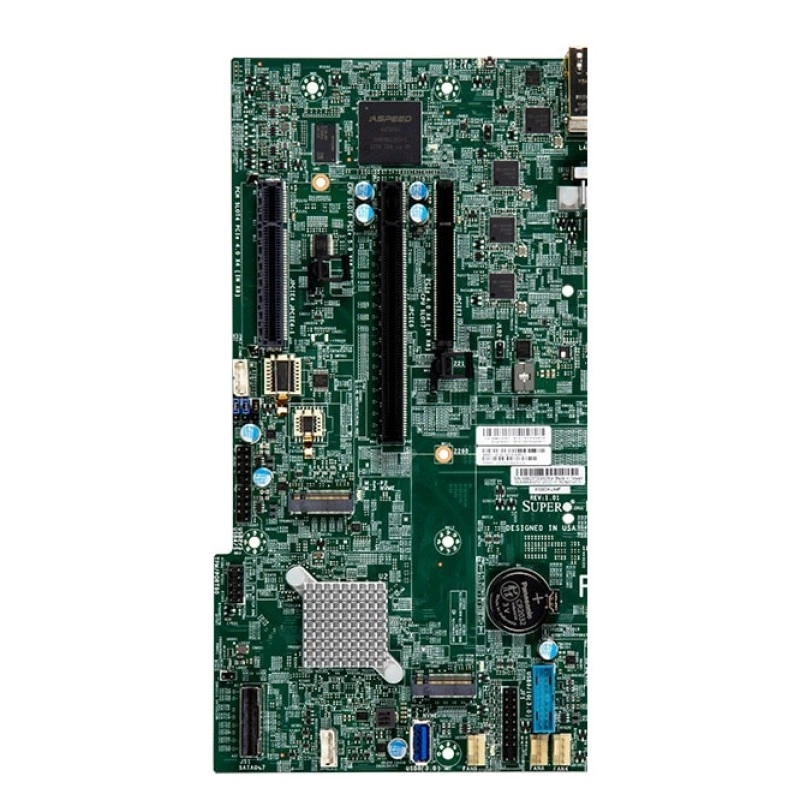

• PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты.
• USB: 2 USB 2.0 порт(ы) (сзади); 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 1 USB 3.2 Gen1 Type-A порт(ы); 5 USB 3.2 Gen1 портов (2 сзади + 1 Type A + 2 через внутреннюю колодку); 6 USB 2.0 портов (2 сзади + 4 через внутреннюю колодку).
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 7 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SCH-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SCH-LN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
