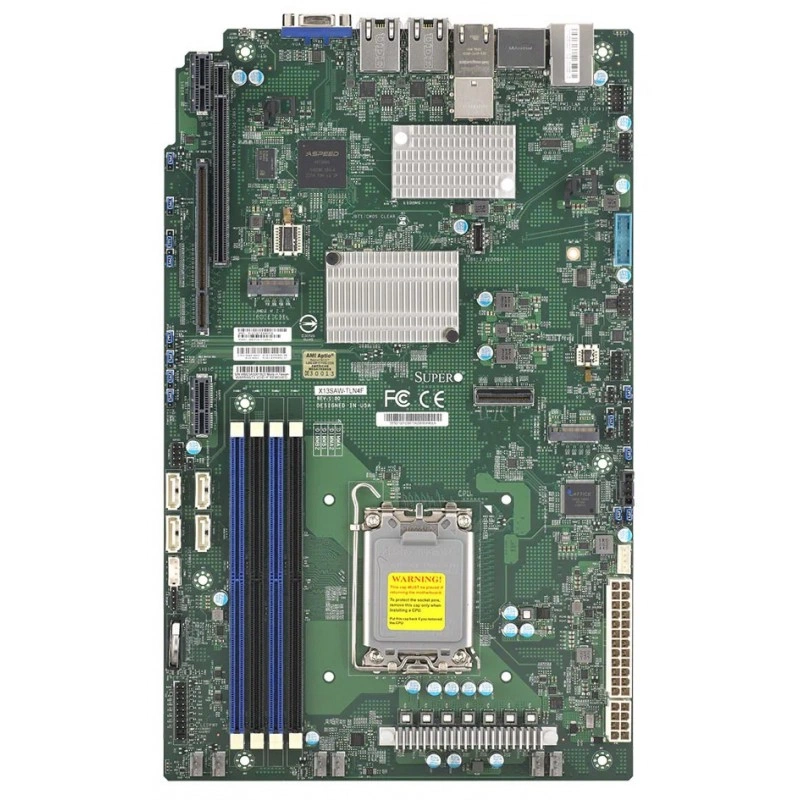

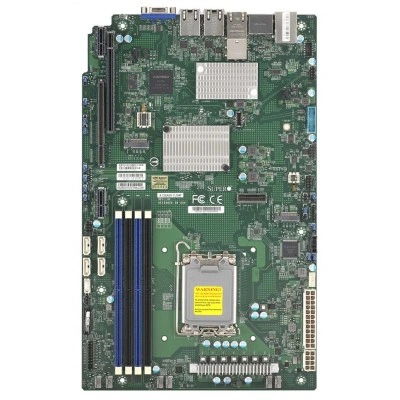

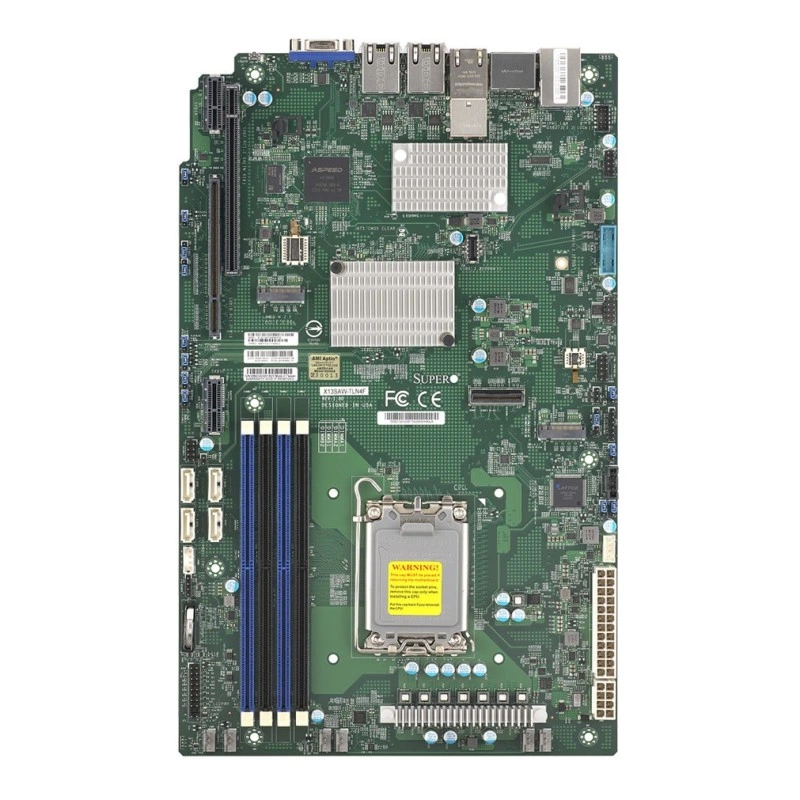

Материнская плата Supermicro X13SAW-TLN4F MBD-X13SAW-TLN4F

Основная информация о материнской плате Supermicro MBD-X13SAW-TLN4F

Supermicro MBD-X13SAW-TLN4F — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X13SAW-TLN4F. Процессорная платформа: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.

Формат платы — Проприетарный Embedded. Её габариты составляют 8" x 13" (20.32cm x 33.02cm). Системная логика: Intel R680E. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X550; 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер, Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X13SAW-TLN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

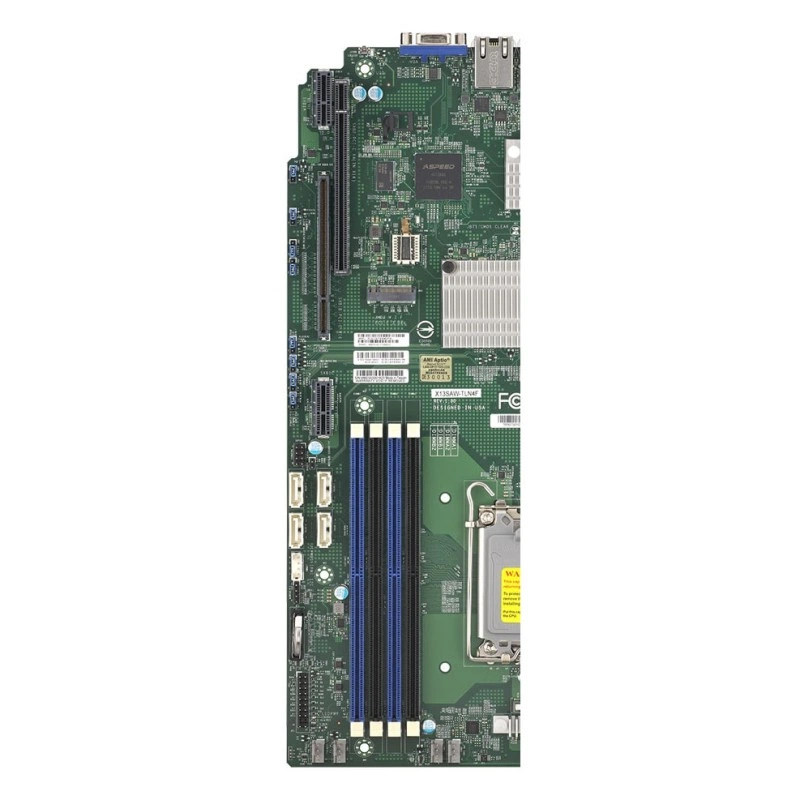

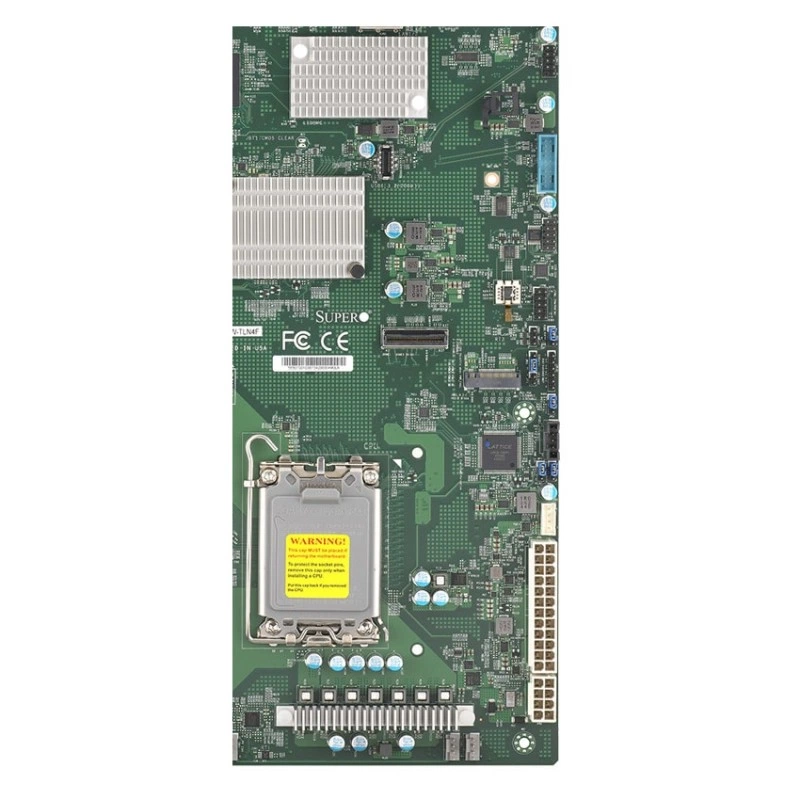

Технические особенности

• Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: Проприетарный Embedded; 8" x 13" (20.32cm x 33.02cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM.
• Сеть: 2 LAN с 10GBase-T с Intel X550; 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер, Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер.
• SATA: 4 SATA (6Gbps) через Intel R680E; RAID 0/1/5/10 Поддержка; Intel R680E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 3.0 x4 слот (M-key 2280).
• PCIe: 1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x4 слот.
• USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 1 USB 3.2 Gen2 порт(ы) (колодка).
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
• Системная логика: Intel R680E.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAW-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SAW-TLN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
