Артикул: MBD-H11SSL-C-O

Наличие уточняйте

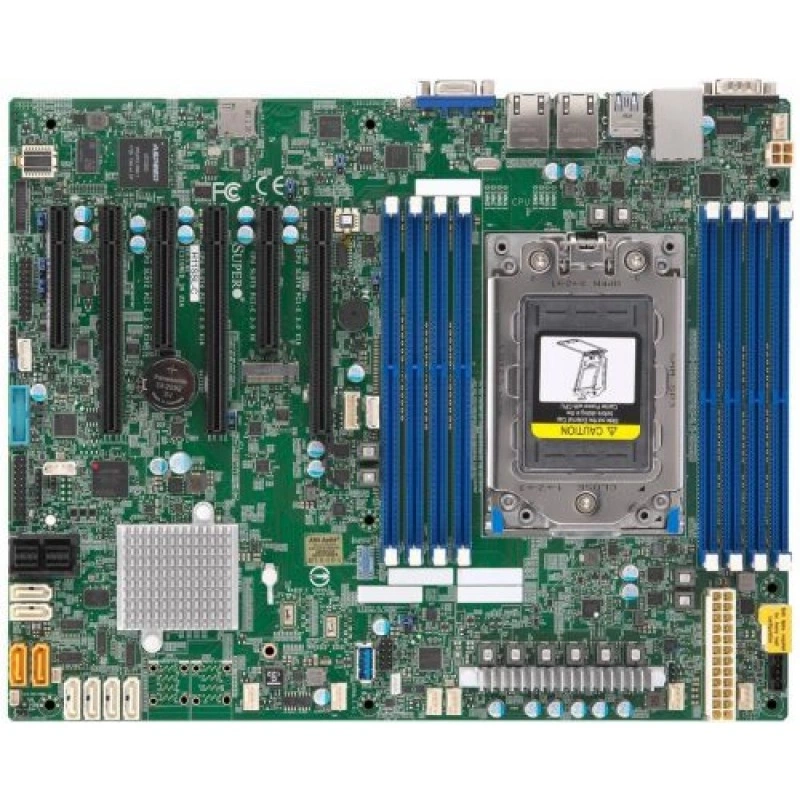

Материнская плата Supermicro MBD-⁠H11SSL-⁠C-⁠O

Цена последней отгрузки со склада:

79 510 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11SSL-C-O

Supermicro MBD-H11SSL-C-O используют как основу серверов и специализированных вычислительных узлов. Модель H11SSL-C определяет совместимость вычислительной части, памяти и расширения. Процессоры: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.5cm x 24.4cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Сетевые контроллеры и подключение: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на H11SSL-C сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов.
  • SAS: Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов.
  • M.2: Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16.
  • USB: 5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H11SSL-C подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H11SSL-CОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-iОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSW-NTОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP316 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H11SSL-C. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H11SSL-C MBD-H11SSL-C-O — 1 шт., I/O Cable CBL-0044L — 2 шт., I/O Cable CBL-0658 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MBD-H11SSL-C-O, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H11SSL-C-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H11SSL-C MBD-H11SSL-C-O
1 шт.; H11SSL-C Материнская плата
Комплект: I/O Cable CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable CBL-0658
2 шт.; INT Mini-SAS HD CBL для PCIe SSD NVMe 12Gb/s 60cm 30AWG
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB
Поддерживаемые модели
AS -2013S-C0R

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SAS
Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов
Контроллер и порты SATA
SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъём; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Валерия Кузнецова04.10.2025

4/5

Плату ставили в сервер с двумя процессорами, поэтому перед монтажом отдельно сверили охлаждение и питание. После сборки машина загрузилась, а потом спокойно прошла обычную рабочую смену. По корпусу тоже все легло без переделок.

Плюсы товара

Сервер собрался без переделок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по объему и скорости памяти важно учесть для конфигурации сервера на этой плате?

Плата поддерживает 8 слотов DDR4, максимум 1 ТБ и частоту до 3200 МГц. При подборе модулей учитывайте суммарный объем до 1 ТБ и совместимость по режиму работы до 3200 МГц.

Если нужны накопители SATA3 и еще один быстрый SSD M.2, как не ошибиться с количеством разъемов?

Для SATA3 предусмотрено 8 портов, а для M.2 — 1 разъем. При проектировании количества дисков распределяйте нагрузку между SATA3 и одним M.2, чтобы не планировать больше M.2-устройств, чем поддерживается.

Сможете ли вы разместить нужные карты расширения, если планируется несколько PCIe-адаптеров?

На плате 6 слотов PCIe. При подборе конфигурации учитывайте, что количество и требования установленных карт должны соответствовать доступному числу PCIe-слотов.

Есть ли риск упереться в разъемы питания при сборке, и какие именно нужны?

Питание организовано через 24 pin и питание процессора 8 + 4 pin. Перед сборкой проверьте, что в блоке питания/корпусной разводке есть оба типа разъемов в нужном количестве.

Какие интерфейсы для диагностики/управления вы получаете без дополнительных плат расширения?

На панели есть VGA и COM, а также USB: 5 разъемов USB 3.0 и 4 разъема USB 2.0. Это помогает организовать сервисный доступ для настройки и обслуживания без отдельной карты.
