Артикул: MBD-H11SSL-NC-O

Наличие уточняйте

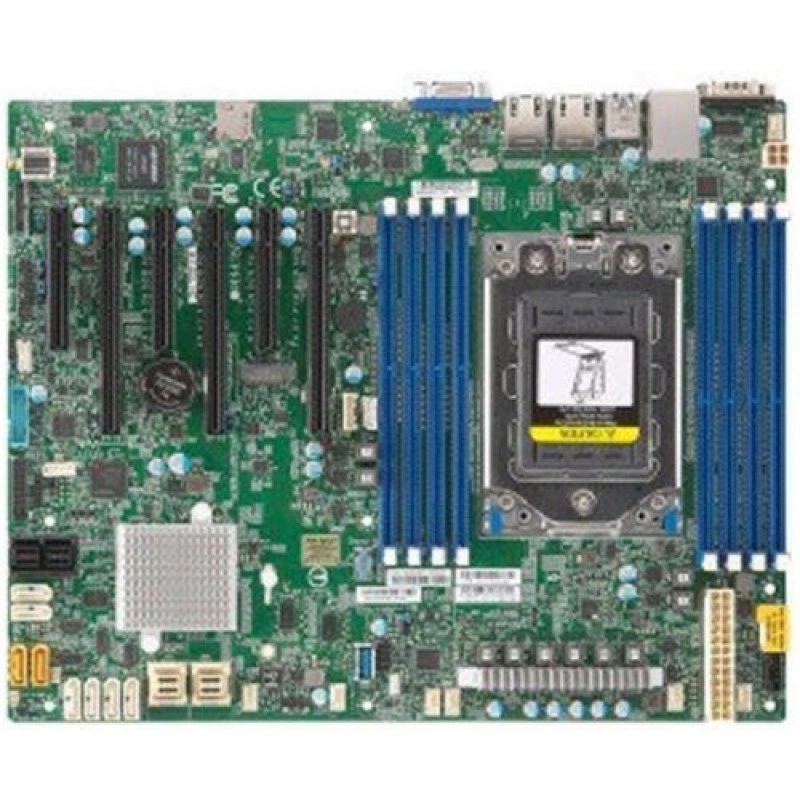

Материнская плата Supermicro MBD-⁠H11SSL-⁠NC-⁠O ATX

Цена последней отгрузки со склада:

51 997 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11SSL-NC-O

Supermicro MBD-H11SSL-NC-O — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель H11SSL-NC. Процессорная платформа: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.5cm x 24.4cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Сетевые контроллеры и подключение: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата H11SSL-NC задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов.
  • SAS: Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов.
  • M.2: Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16.
  • USB: 5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H11SSL-NC подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-CОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-iОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSW-NTОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP316 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H11SSL-NC. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H11SSL-NC MBD-H11SSL-NC-O — 1 шт., I/O Cable CBL-0044L — 2 шт., I/O Cable CBL-SAST-0658 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H11SSL-NC-O, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H11SSL-NC-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H11SSL-NC MBD-H11SSL-NC-O
1 шт.; H11SSL-NC Материнская плата
Комплект: I/O Cable CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable CBL-SAST-0658
2 шт.; INT Mini-SAS HD CBL для PCIe SSD NVMe 12Gb/s 60cm 30AWG
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

NVMe
2 PCI-E 3.0 NVMe x4 Внутренний портов
Контроллер и порты SAS
Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов
Контроллер и порты SATA
SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъём; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Дарья Ч.14.09.2025

5/5

Плату поставили в уже собранный сервер, после этого он без задержки увидел память и диски. Для нашей стойки важным был именно разъем SP3 и формат ATX, тут с этим всё совпало. После запуска проверили несколько рабочих узлов, плата их подняла без лишней настройки.

Плюсы товара

Память и диски увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что нужно проверить по процессору, чтобы избежать ошибки при покупке и сборке?

Совместимость по CPU определяется сокетом: на плате — SP3. Перед заказом процессор должен соответствовать SP3, иначе установка будет невозможна.

Сколько памяти можно поставить и есть ли риск упереться в лимит по объему?

Плата поддерживает 8 слотов DDR4 и максимум 1 ТБ. При формировании состава модулей учитывайте этот верхний предел, чтобы не получить недостижимую конфигурацию по объему.

Какие ограничения по PCIe стоит учесть, если вы планируете много адаптеров расширения?

В доступности 3 слота PCIe x16. Если в проекте требуется больше крупных PCIe-карт, это станет ограничением при компоновке и придется менять план оборудования.

Как не ошибиться при выборе SSD для системного диска, если хотите использовать M.2?

На плате предусмотрен один разъем M.2. Если у вас планируется несколько M.2-накопителей, их количество будет ограничено одним слотом.

Хватит ли разъемов вентиляторов для вашей схемы охлаждения в корпусе?

На плате 7 разъемов для корпусных вентиляторов 4 pin. Под проект компоновки закладывайте, что подключение вентиляторов через плату ограничено этим количеством.
