Артикул: MBD-H11SSW-NT-O

Наличие уточняйте

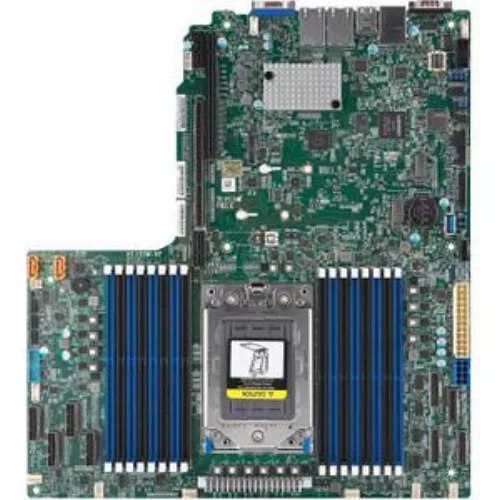

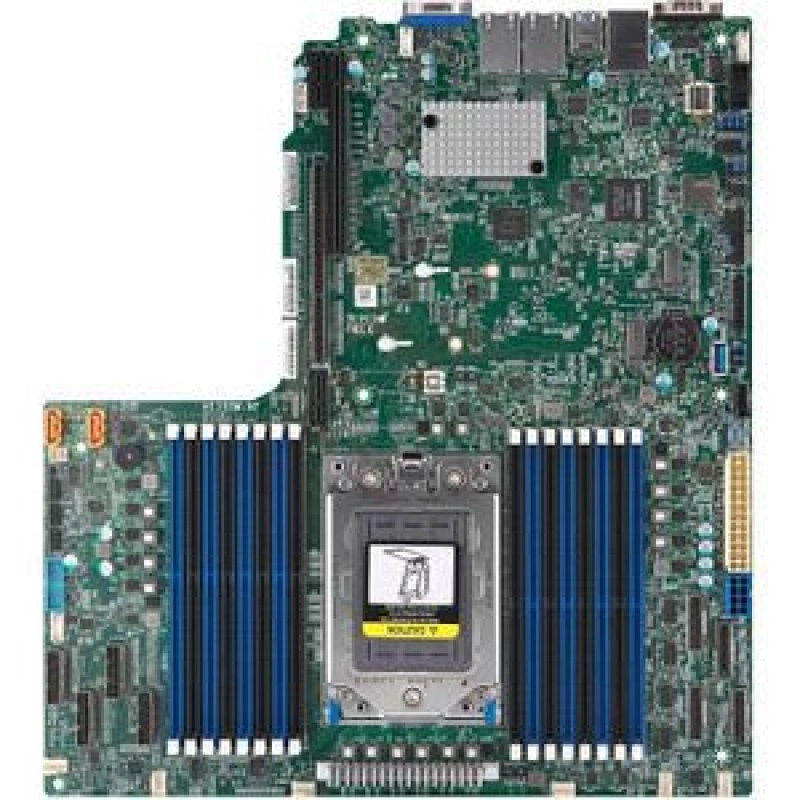

Материнская плата Supermicro MBD-⁠H11SSW-⁠NT-⁠O

Цена последней отгрузки со склада:

67 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11SSW-NT-O

Supermicro MBD-H11SSW-NT-O — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель H11SSW-NT. Процессорная платформа: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.

Формат платы — Проприетарный. Её габариты составляют 13.4" x 12.29" (34cm x 31.2cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 16 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти. Поддерживаемый тип и режимы RAM: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Сетевые контроллеры и подключение: 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата H11SSW-NT задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.
  • Форм-фактор и габариты: Проприетарный; 13.4" x 12.29" (34cm x 31.2cm).
  • Оперативная память: 16 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов.
  • M.2: Interface: 2 PCI-E 3.0 x2; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 1 PCI-E 3.0 x32 Left Райзер слот; 1 PCI-E 3.0 x16 Right Райзер слот.
  • USB: 7 USB 3.0 портов (4 сзади + 2 front + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H11SSW-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213BAC8-R1K23WB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H11SSW-NTОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP316 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11DSi-NTДва AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-iОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H11SSW-NT. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H11SSW-NT MBD-H11SSW-NT-O — 1 шт., I/O Cable CBL-SAST-0813 — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MBD-H11SSW-NT-O. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H11SSW-NT-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
16
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
7 USB 3.0 портов (4 сзади + 2 front + 1 Type A)
Сетевые контроллеры
2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x32 Left Райзер слот; 1 PCI-E 3.0 x16 Right Райзер слот

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H11SSW-NT MBD-H11SSW-NT-O
1 шт.; H11SSW-NT Материнская плата
Комплект: I/O Cable CBL-SAST-0813
1 шт.; SLIMLINE SAS x8 (LA) до SATA x4,INT, 16/26CM,32AWG
Поддерживаемые модели
AS -1113S-WN10RT; AS -2113S-WN24RT; AS -2113S-WTRT

Конструкция и условия эксплуатации

Габариты
13.4" x 12.29" (34cm x 31.2cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

NVMe
12 NVMe
Контроллер и порты SATA
SATA3 (6 Gbps); 2 SATA3 (6 Gbps) портов
Подключение SATA/NVMe
16 SATA3 / 4 NVMe
Разъёмы M.2
Interface: 2 PCI-E 3.0 x2; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 6 вентиляторов; До 6 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
2 COM портов (сзади); 2 SATA DOM power разъёмы; 1 TPM 2.0 колодка; 1 TPM 1.2 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Валерия Калинина08.02.2026

5/5

Нужна была плата под сервер на SP3 с большим запасом по памяти и накопителям. После установки система сразу увидела модули DDR4 и оба сетевых порта, а дальше уже собрали нужную конфигурацию без лишних шагов. Для стойки это вышло очень удобным решением.

Плюсы товара

Большой запас по памяти

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Сколько накопителей можно одновременно подключить, и как это соотносится с разъемами SATA3/NVMe и M.2?

На плате предусмотрено 16 разъемов для SATA3/NVMe и 2 разъема M.2. Перед сборкой проверьте, сколько дисков вы хотите подключить к SATA/NVMe и сколько — к M.2, чтобы они физически совпали с нужным числом портов.

Какие ограничения питания нужно учесть, если вы планируете нагружать систему и ставить дополнительные платы расширения?

Для питания предусмотрен основной разъем 24 pin и отдельное питание от структуры платы через разъемы, описанные в спецификации. Если вы добавляете мощные PCIe-платы, убедитесь, что блок питания сервера рассчитан на требуемые линии и нагрузочный профиль по питанию.

Хватит ли сетевой пропускной способности для разделения трафика, если нужны два 10G LAN-подключения?

У платы есть 2 сетевых порта 10G LAN. Это удобно, когда требуется два независимых сетевых подключения, но перед внедрением оцените схему коммутации и суммарную нагрузку на каждый порт, чтобы не получить узкое место на сетевой части.

Сколько и какие модули памяти можно установить, чтобы выйти на максимальный объем без перерасхода слотов?

Поддерживаются 16 слотов DDR4 с максимальным общим объемом до 2048 ГБ и частотой до 3200 МГц. Для плана апгрейда заранее посчитайте, сколько модулей на слот вам нужно (чтобы не остаться с незаполненными слотами или несовместимыми по частоте/конфигурации модулями).

Какие факторы нужно учесть, чтобы правильно организовать охлаждение при установке всех PCIe и накопителей?

Для подключения вентиляторов на плате предусмотрены разъемы USB/ввода не указаны как вентиляторы в данных, но в карточке есть общий акцент на серверный корпус и большое число накопителей. Практически это означает: при плотной сборке с максимальным количеством устройств заранее оцените воздушный поток и распределение нагрузки по зоне материнской платы, чтобы не перегреть компоненты рядом с накопителями и разъемами расширения.
