Артикул: MBD-H11SSL-I-O

Наличие уточняйте

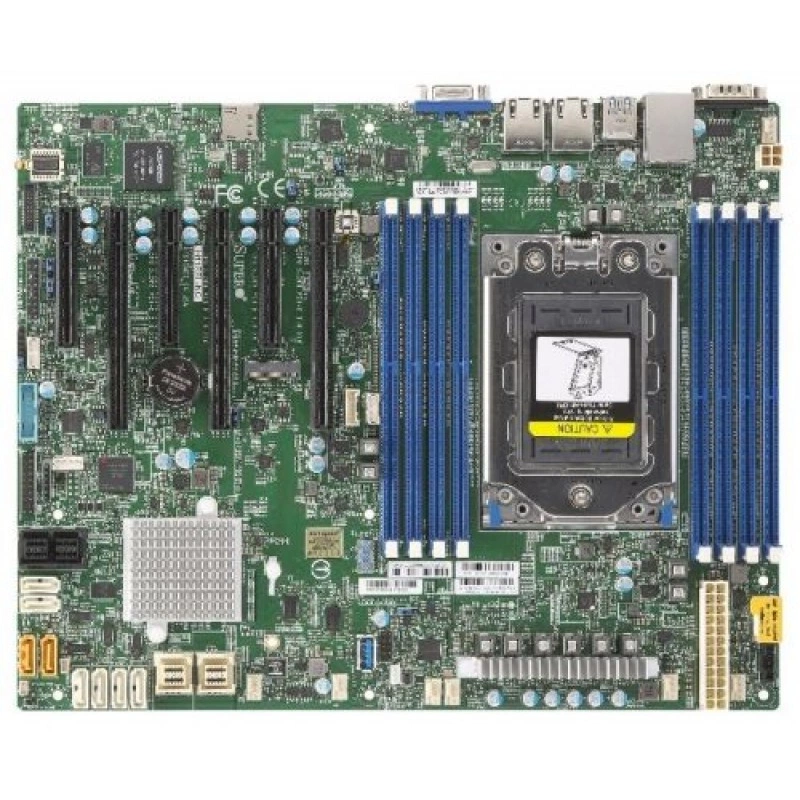

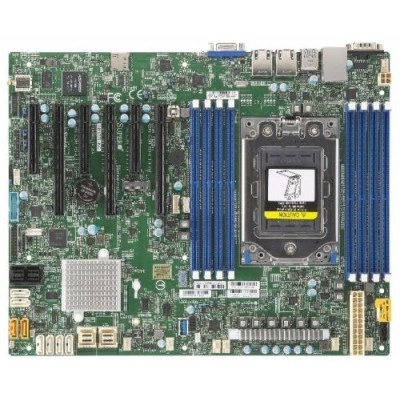

Материнская плата Supermicro MBD-⁠H11SSL-⁠I-⁠O ATX

Цена последней отгрузки со склада:

32 654 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11SSL-I-O

Материнская плата Supermicro MBD-H11SSL-I-O выполнена в форм-факторе ATX и предназначена для серверных платформ с процессорным разъемом SP3. Это плата серии с архитектурой без отдельного чипсета, где основные функции системы реализованы через SOC. Модель рассчитана на использование в серверных и рабочих конфигурациях, где важны поддержка большого объема памяти, несколько сетевых подключений, разъемы для накопителей M.2 и наличие интерфейсов расширения для установки дополнительных плат.

Плата оснащена восемью слотами памяти DDR4 с поддержкой частоты 3200 МГц и максимальным объемом до 2048 ГБ. Набор возможностей включает один разъем M.2, три слота PCIe x16, два сетевых порта RJ-45, семь разъемов для корпусных вентиляторов, а также 24-контактный основной разъем питания и дополнительное питание процессора 8 + 4 pin. Отсутствие встроенного аудиочипа соответствует серверному назначению и делает акцент на сетевых, вычислительных и накопительных возможностях платформы.

Supermicro MBD-H11SSL-I-O подходит для сборки систем, где требуется платформа ATX с акцентом на масштабирование по памяти, подключение сетевых интерфейсов и организацию эффективного охлаждения. Конфигурация платы удобна для серверов, узлов хранения данных и специализированных систем, в которых требуется сочетание нескольких линий PCIe, слота M.2 и поддержки большого числа модулей памяти.

Функциональные возможности

Плата H11SSL-i задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 16 SATA3 (6 Gbps) портов.
  • M.2: Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16.
  • USB: 5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H11SSL-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H11SSL-iОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-CОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11DSiДва AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel i350-AM21; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H11SSL-i. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H11SSL-i MBD-H11SSL-i-O — 1 шт., I/O Cable CBL-0044L — 6 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H11SSL-i-O, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H11SSL-I-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H11SSL-i MBD-H11SSL-i-O
1 шт.; H11SSL-i Материнская плата
Комплект: I/O Cable CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB
Поддерживаемые модели
AS -1013S-MTR

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps); 16 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъём; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Оксана Сергеева26.04.2025

5/5

Плату ставили в ATX корпус с процессором под SP3, и важно было заранее развести питание и охлаждение. После монтажа система загрузилась, два сетевых порта сразу появились в настройках, а M.2 увиделся без доп. действий. Уже после запуска только подправили порядок кабелей.

Плюсы товара

M.2 и сеть появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какой сокет процессора должен совпасть, чтобы плата вообще заработала в системе?

На плате предусмотрен процессорный сокет SP3. При подборе CPU убедитесь, что выбранный процессор соответствует SP3, иначе установка и работа невозможны.

Что ограничивает масштабирование по памяти: сколько слотов и максимальный объем?

Плата имеет 8 слотов DDR4 и поддерживает до 2048 ГБ. При проектировании конфигурации учитывайте количество слотов и верхний предел объема, чтобы не заложить избыточное число/состав модулей.

Как учесть ограничения по накопителям, если нужен и M.2, и второй тип хранения?

На плате есть 1 разъем M.2. При выборе стратегии хранения учитывайте, что M.2 доступен только в одном экземпляре, а остальное хранение потребуется организовать через другие интерфейсы в рамках платформы.

Сколько и какие платы расширения можно реально разместить по PCIe?

Предусмотрены 3 слота PCIe x16. Это ограничивает количество крупных PCIe-карт, которые можно установить на плату без дополнительных промежуточных решений.

Есть ли ограничения по охлаждению из-за количества разъемов вентиляторов?

На плате 7 разъемов для корпусных вентиляторов 4 pin. Если требуется подключить больше вентиляторов, чем доступно разъемов, потребуется схема с разветвителями или дополнительными контроллерами вне платы.
