Артикул: MBD-H11SSL-NC-B

Наличие уточняйте

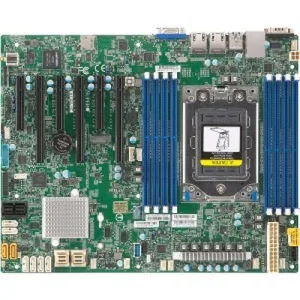

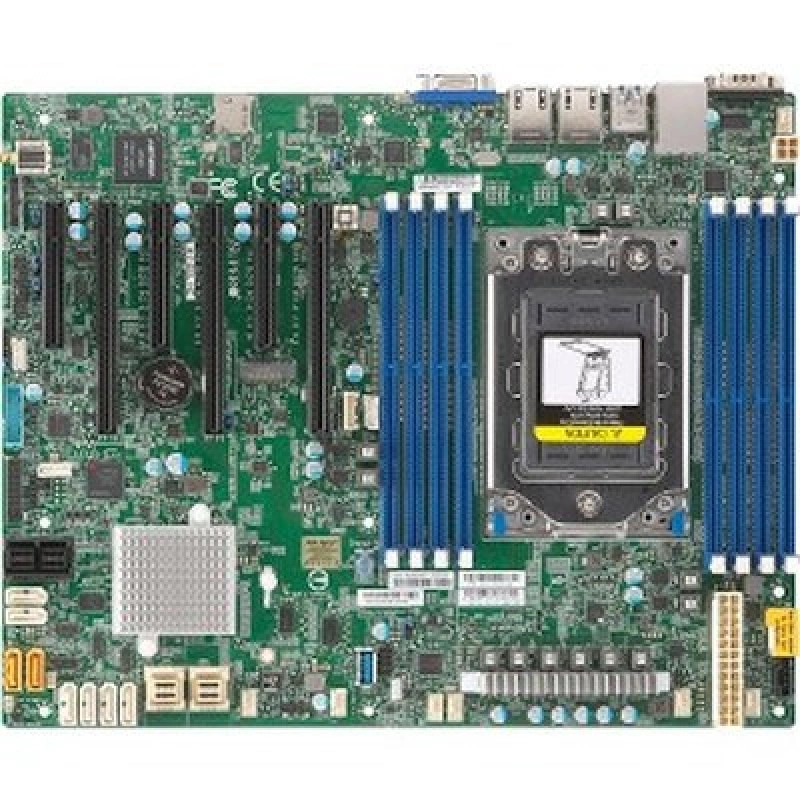

Материнская плата Supermicro MBD-⁠H11SSL-⁠NC-⁠B ATX SP3

Цена последней отгрузки со склада:

52 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11SSL-NC-B

Материнская плата Supermicro MBD-H11SSL-NC-B предназначена для серверных систем на платформе SP3 и рассчитана на сборку производительных конфигураций с процессорами и памятью, поддерживаемыми данной архитектурой. Форм-фактор ATX упрощает установку в совместимые корпуса и серверные шасси, а связка сокета SP3 и чипсета SoC определяет принадлежность платы к серверному классу решений для рабочих нагрузок, виртуализации, хранения данных и сервисных задач. Модель подходит для построения системы, где важны большое число слотов памяти, поддержка накопителей SATA и базовая интеграция серверных функций на одной плате.

Плата оснащена восемью слотами DDR4 DIMM с рабочей частотой 2666 МГц, что позволяет использовать конфигурации с увеличенным объемом памяти и гибко настраивать систему под нагрузку. Наличие шестнадцати портов SATA 6 Гбит/с делает ее удобной основой для серверов, которым требуется подключение нескольких накопителей. Такой набор характеристик ориентирован на инфраструктурные задачи, файловые сервисы и другие сценарии, где важны расширяемость и предсказуемая работа аппаратной платформы.

Supermicro MBD-H11SSL-NC-B также подходит для сборок, где требуется встроенная серверная логика и совместимость с процессорной платформой SP3. Это практичная основа для конфигураций, в которых нужно сочетать память DDR4, множество SATA-подключений и стандартный ATX-формат платы.

Функциональные возможности

Практическая задача H11SSL-NC — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов.
  • SAS: Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов.
  • M.2: Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16.
  • USB: 5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H11SSL-NC подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-CОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-iОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSW-NTОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP316 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H11SSL-NC. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят H11SSL-NC MBD-H11SSL-NC-B — 1 шт., I/O Cable CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H11SSL-NC-B, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H11SSL-NC-B

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
5 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку + 1 Type A); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x8; 3 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: H11SSL-NC MBD-H11SSL-NC-B
1 шт.; H11SSL-NC Материнская плата
Комплект: I/O Cable CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

NVMe
2 PCI-E 3.0 NVMe x4 Внутренний портов
Контроллер и порты SAS
Broadcom 3008 SAS3 (12 Gbps) контроллер; RAID 0, 1, 10; 8 SAS3 (12 Gbps) портов
Контроллер и порты SATA
SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъём; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Оксана Каменская15.06.2025

5/5

Плату поставили в сервер на SP3 с большим набором дисков. После включения система сразу увидела память, а SATA накопители определились один за другим. Для такой конфигурации это был понятный и удобный вариант без лишних доработок.

Плюсы товара

SATA накопители определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по процессорной платформе критичны, чтобы эта материнская плата вообще завелась в сборке?

Плата рассчитана на сокет SP3 и относится к серверной платформе с чипсетом SoC. Для корректной сборки важно, чтобы процессор был под SP3 и поддерживался соответствующий набор серверной логики.

Что нужно проверить по памяти, чтобы избежать проблем при установке нескольких модулей DDR4 на этой плате?

У платы 8 слотов под DDR4 DIMM и частота памяти заявлена 2666 МГц. Перед сборкой подберите модули DDR4 именно для этого режима и форм-фактора, иначе возможна неинициализация или работа не в целевом режиме.

Если вам нужно подключать много накопителей, где может возникнуть узкое место в планировании хранения?

Количество доступных SATA-разъемов — 16 x SATA 6 Гбит/с. Если в проекте планируются накопители сверх этого количества на SATA, нужно сразу продумать альтернативу, иначе упретесь в лимит интерфейсов на плате.

Как форм-фактор ATX этой платы влияет на выбор корпуса/шасси для серверной сборки?

Размещение потребует совместимости корпуса с форм-фактором ATX. Если шасси рассчитано под другой формат, монтаж платы и разводка питания/кабелей могут быть затруднены.

Какие типовые ошибки конфигурации памяти и хранения чаще всего приводят к проблемам при сборке на этой плате?

Обычно ошибки связаны с несоответствием режима памяти (DDR4 DIMM и 2666 МГц) и попытками подключить накопители не через SATA, либо с превышением доступных SATA-линий на 16 портов.
