Артикул: MBD-H11DSi-NT
Наличие уточняйте

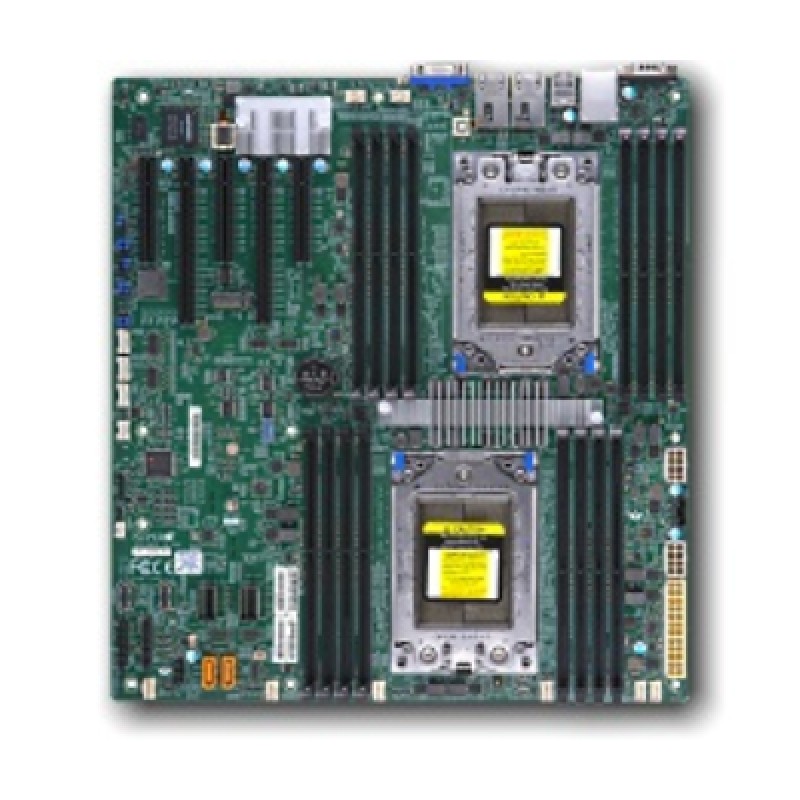

Supermicro MBD-H11DSi-NT серверная материнская плата
Цена последней отгрузки со склада:
85 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-H11DSi-NT
Supermicro MBD-H11DSi-NT - серверная материнская плата для платформы AMD EPYC 7000-Series с поддержкой двух процессоров. Модель рассчитана на создание производительных серверных конфигураций, в которых требуется работа с большим объемом оперативной памяти, поддержка серверных модулей DDR4 ECC Registered и совместимость с платформой AMD для многопроцессорных систем.
Плата поддерживает установку до 2 ТБ Registered ECC DDR4 2666 МГц SDRAM в 16 слотах DIMM, что делает ее подходящей для задач, связанных с виртуализацией, хранением данных, серверными приложениями и другими нагрузками, где важны объем памяти и расширенные возможности платформы. Формат MBD-H11DSi-NT ориентирован на серверное применение и позволяет строить систему с акцентом на вычислительную плотность и масштабируемость памяти.
Модель относится к линейке Supermicro и подходит для совместимых серверных корпусов и платформ, где требуется работа с двумя процессорами AMD EPYC 7000-Series. Это решение для серверных задач, в которых важны надежная база, высокая емкость памяти и стандартная архитектура многопроцессорной системы.
Функциональные возможности
Плата H11DSi-NT задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP.
- Форм-фактор и габариты: E-ATX; 12" x 13.05" (30.5cm x 33.1cm).
- Оперативная память: 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
- Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
- Сеть: Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов.
- M.2: Interface: 1 SATA/PCI-E 3.0 x2 (Platform с EPYC 7002 процессор только поддержка PCI-E type M.2 module); Формат: 2280, 22110; Ключ: M-key.
- PCIe: 3 PCI-E 3.0 x8; 2 PCI-E 3.0 x16.
- USB: 2 USB 3.0 портов (сзади); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Практический пример — кейс Proxmox на H11DSi с EPYC 7542. Сетевое исполнение, ревизию PCB и совместимость CPU выбирают для конкретного артикула. Этот разбор помогает связать параметры платы с конфигурацией готовой системы.
Совместимость с оборудованием
Плату Супермикро H11DSi-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC213AC-R1K23LPB, SC216BE1C4-R1K23LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| H11DSi-NT | Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP | 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт |
| H11DSi | Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP | 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel i350-AM21; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| H11SSW-NT | Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3 | 16 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| H11SSL-NC | Один AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3 | 8 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата H11DSi-NT. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-H11DSi-NT
Оперативная память
- Каналы памяти
- 8
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
- Ёмкость модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
- Количество разъёмов DIMM
- 16
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)
Процессорная подсистема
- Количество ядер
- До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
- Поддерживаемые процессоры
- Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP
- Сокет процессора
- SP3
- Тепловой пакет CPU
- До 240W
- Чипсет
- Система на кристалле SoC
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 1 VGA порт
- Порты USB
- 2 USB 3.0 портов (сзади); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
- Сетевые контроллеры
- Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 3 PCI-E 3.0 x8; 2 PCI-E 3.0 x16
Комплектация и совместимость
- Поддерживаемые модели
- AS -4023S-TRT
Конструкция и условия эксплуатации
- Габариты
- 12" x 13.05" (30.5cm x 33.1cm)
- Условия эксплуатации
- Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
- Форм-фактор
- E-ATX
Накопители
- NVMe
- 2 Внутренний NVMe портов (PCI-E 3.0 x4)
- Контроллер и порты SATA
- SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов
- Разъёмы M.2
- Interface: 1 SATA/PCI-E 3.0 x2 (Platform с EPYC 7002 процессор только поддержка PCI-E type M.2 module); Формат: 2280, 22110; Ключ: M-key
Питание и охлаждение
- Вентиляторы и охлаждение
- Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- 1 COM порт (сзади); 2 SATA DOM power разъёмы; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
- Контроль напряжений
- Мониторинг Напряжения ядер CPU, +1.1V, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- Управление питанием ACPI; Управление включением после восстановления питания
Управление и безопасность
- Программное обеспечение управления
- Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
- Тип BIOS
- AMI 128Mb SPI Flash EEPROM
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1
Отзывы о товаре
Вопросы о товаре
Какие ограничения нужно учесть, чтобы корректно собрать двухпроцессорный сервер на базе этой платы AMD EPYC 7000?
Что проверить при выборе памяти, чтобы в системе не возникли проблемы с надежностью и режимом работы?
Какие риски для эксплуатации появляются, если попытаться использовать эту плату не как серверную платформу для EPYC?
Как эта плата влияет на компоновку памяти при конфигурации «максимум по емкости»?
Какие данные стоит запросить/проверить у интегратора перед монтажом этой платы в серверный проект?
